ENGINE UNIT


  1. CONSTRUCTION


    1. A timing chain (chain sub-assembly) with an 8 mm (0.315 in.) pitch is used to make the engine more compact.

    2. The No. 1 chain tensioner assembly uses a spring and oil pressure to maintain proper chain tension at all times.

    3. The No. 1 chain tensioner assembly suppresses noise generated by the timing chain (chain sub-assembly).

    4. The No. 1 chain tensioner assembly is a ratcheting type tensioner with a non-return mechanism.

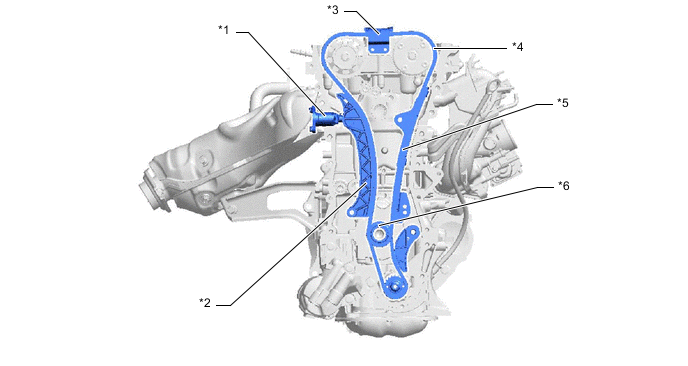

      A003J65C01
      *1 No. 1 Chain Tensioner Assembly *2 Chain Tensioner Slipper
      *3 No. 2 Chain Vibration Damper *4 Chain Sub-assembly
      *5 No. 1 Chain Vibration Damper *6 Crankshaft Timing Sprocket
