СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ


  1. КОНСТРУКЦИЯ


    1. Форсунка переднего стеклоомывателя


      1. Для повышения привлекательности автомобиля диффузионные форсунки стеклоомывателя помещены под капот двигателя.

      2. Диффузионные форсунки стеклоомывателя обеспечивают распыление небольшого количества омывающей жидкости по большой площади, благодаря чему достигается исключительное качество очистки.

        Tech Tips

        Конструкция диффузионных форсунок стеклоомывателя не предусматривает их регулирование. Никогда не пытайтесь отрегулировать положения форсунок, иначе они могут быть повреждены. Если требуется отрегулировать характер распыления, замените форсунки, выбрав наиболее подходящие из 3 типов форсунок с разными каталожными номерами. Более подробную информацию см. в Руководстве по ремонту.

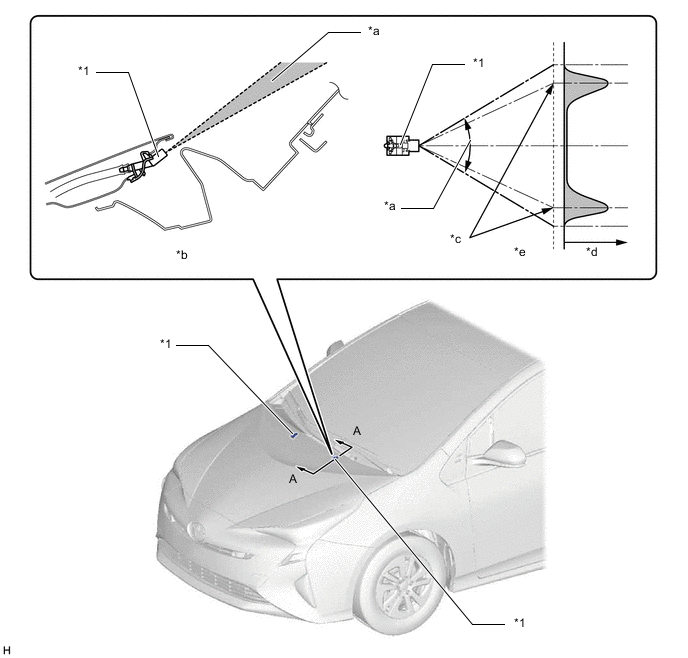

        A01RGCZC01
        *1 Узел форсунки стеклоомывателя - -
        *a Область контакта жидкости стеклоомывателя *b Сечение A - A
        *c Центральная ость основного потока *d Объем жидкости
        *e Распределение объема жидкости стеклоомывателя (вид сверху) - -

    2. Форсунка заднего стеклоомывателя


      1. Для распыления жидкости стеклоомывателя используется задняя распылительная форсунка с плоской струей, создающая зону распыления в форме веера. Это увеличивает область контакта жидкости стеклоомывателя и способствует улучшению очистки.

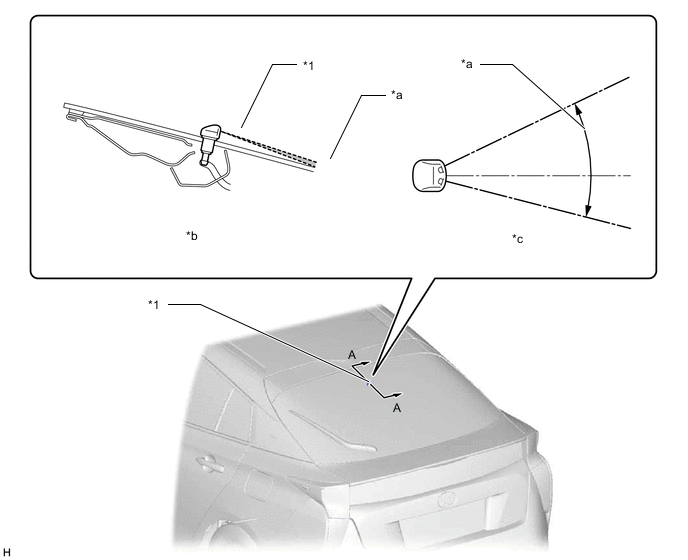

        A01RGO1C02
        *1 Форсунка заднего стеклоомывателя - -
        *a Область контакта жидкости стеклоомывателя *b Сечение A - A
        *c Распределение объема жидкости стеклоомывателя (вид сверху) - -
