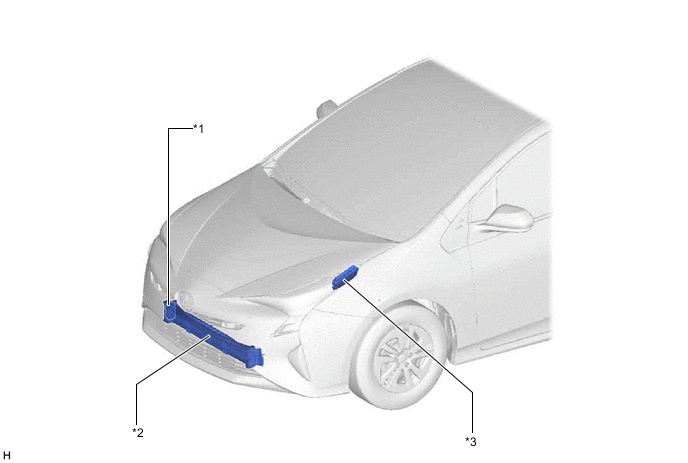

СИСТЕМА ЗАСЛОНКИ РЕШЕТКИ РАДИАТОРА
| *1 | ПРИВОД ЗАСЛОНКИ РЕШЕТКИ РАДИАТОРА В СБОРЕ | *2 | ЗАСЛОНКА РЕШЕТКИ РАДИАТОРА В СБОРЕ |
| *3 | ECM | - | - |

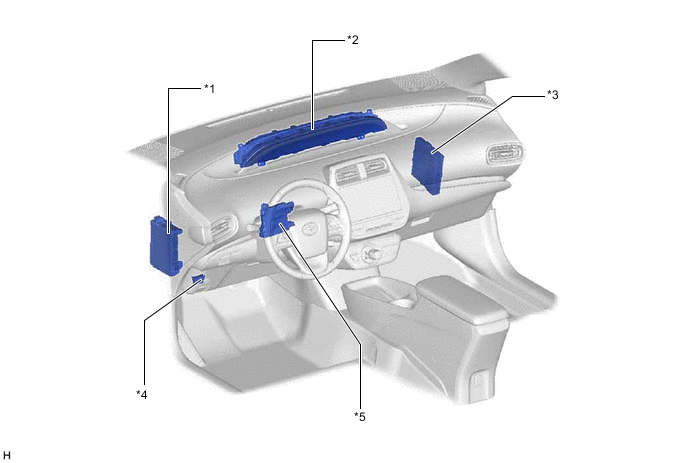

Figure 1. Для моделей с левосторонним рулевым управлением
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ | *4 | DLC3 |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | - | - |

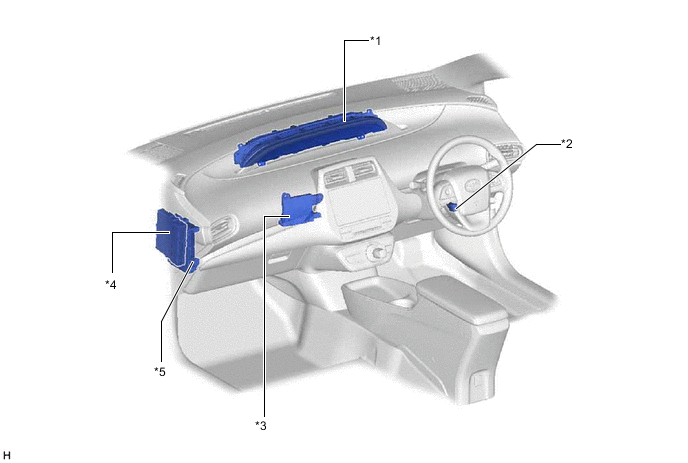

Figure 2. Для моделей с правосторонним рулевым управлением
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | DLC3 |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *4 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *5 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | - | - |
