СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    Устройство Функция
    Левый и правый датчики системы контроля слепых зон

    • Излучает миллиметровые волны от датчика системы контроля слепых зон в область обнаружения датчика системы контроля слепых зон, по отраженным волнам миллиметрового диапазона определяет наличие автомобиля, дистанцию между автомобилями и относительную скорость, а затем передает эти данные во встроенную схему обработки сигналов.

    • Схема обработки сигналов принимает решение о наличии автомобиля и соответствующим образом обеспечивает включение или мигание контрольной лампы наружного зеркала заднего вида.

    • Уменьшает яркость контрольной лампы наружного зеркала заднего вида на наружном зеркале заднего вида.
    Левое и правое наружные зеркала заднего вида в сборе Контрольная лампа наружного зеркала заднего вида

    • Включается, чтобы уведомить водителя о регистрации автомобиля в области обнаружения датчика системы контроля слепых зон.

    • Мигает для уведомления водителя, если переключатель указателей поворота приводится в действие, когда в области обнаружения датчика системы контроля слепых зон регистрируется автомобиль.

    • Во время движения задним ходом обе контрольных лампы мигают, чтобы уведомить водителя о регистрации другого автомобиля в области обнаружения системы контроля слепых зон.*
    Щиток приборов в сборе Главная контрольная лампа аварийного состояния Загорается при обнаружении неисправности.
    Мультиинформационный дисплей

    • Отображает информацию RCTA.

    • Отображает предупреждающее сообщение при обнаружении неисправности.
    Контрольная лампа BSM Включается, чтобы уведомить водителя о включении системы контроля слепых зон работает.
    Щиток приборов в сборе

    • Передает сигнал включения/выключения системы контроля слепых зон в ЭБУ предупреждения о недопустимой дистанции.

    • Передает сигнал указателей поворота в левый и правый датчики системы контроля слепых зон.
    Переключатель на рулевом колесе в сборе Передает управляющие сигналы от переключателей в витой кабель с датчиком в сборе.
    Витой кабель с датчиком в сборе Передает сигналы управления от переключателя на рулевом колесе в сборе в щиток приборов в сборе.
    Датчик положения рулевого колеса Передает сигнал угла поворота рулевого колеса в левый и правый датчики системы контроля слепых зон.
    ЭБУ гибридной системы Передает сигнал заднего хода в левый и правый датчики системы контроля слепых зон.

    Усилитель тормозной системы с главным цилиндром в сборе


    • ЭБУ системы противоскольжения

    		 Передает сигнал скорости автомобиля в левый и правый датчики системы контроля слепых зон.
    Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) Передает сигнал данных о рынке сбыта, сигнал освещения и сигнал переключателя света фар в левый и правый датчики системы контроля слепых зон.
    Зуммер RCTA (зуммер системы контроля слепых зон)* Во время движения задним ходом подает звуковой сигнал, когда в области обнаружения датчика системы контроля слепых зон регистрируется другой автомобиль.

    *: для моделей с функцией RCTA

  2. УПРАВЛЕНИЕ В СИСТЕМЕ


    1. Функция контроля слепых зон работает при выполнении всех перечисленных ниже условий.


      1. Система контроля слепых зон включена.

      2. Положение заднего хода (R) не выбрано.

      3. Скорость автомобиля превышает 16 км/час (10 миль в час).

    2. Функция контроля слепых зон способна обнаруживать автомобили в своих областях обнаружения.


      1. Области обнаружения формируются левым и правым датчиками системы контроля слепых зон, как показано ниже:

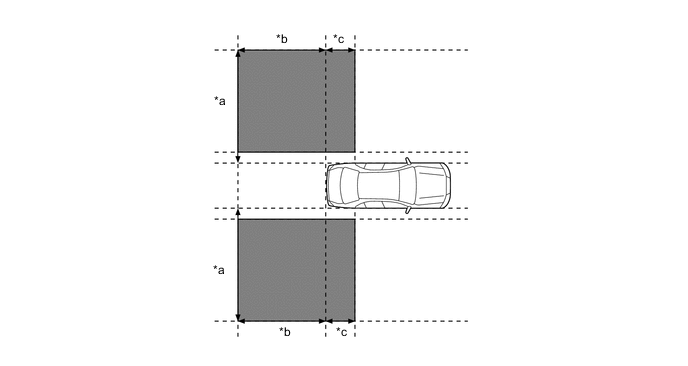

        A01RGO3C01
        *a Приблизительно 3,5 м (11,5 фута) *b Приблизительно 3,0 м (9,8 фута)
        *c Приблизительно 1,0 м (3,3 фута) - -
        B0048EE Область обнаружения (для автомобиля в слепой зоне) - -

      2. Зона обнаружения

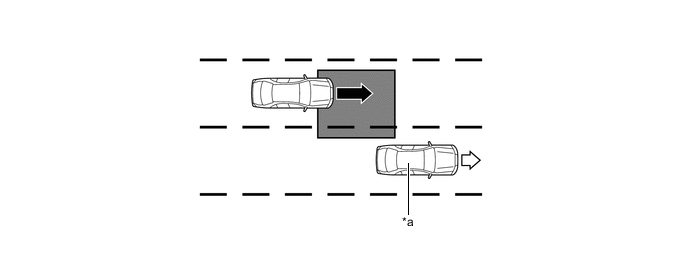

        • Другой автомобиль на соседней полосе догоняет управляемый автомобиль.

          A01RGPWC03
          *a Данный автомобиль - -
          B0048G8 Скорость автомобиля (высокая) B0048FA Скорость автомобиля (низкая)
          B0048EE Зона обнаружения - -

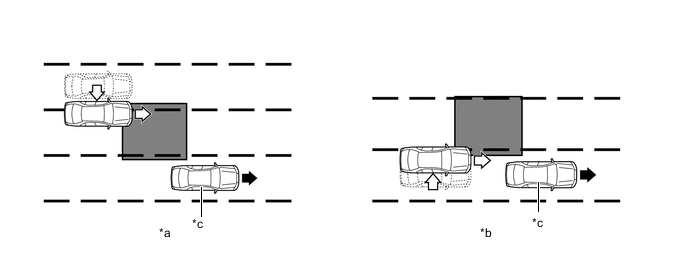

        • Другой автомобиль попадает в область обнаружения данного автомобиля вследствие перестроения.

          A01RG96C07
          *a Другой автомобиль попадает в область обнаружения во время перестроения (присоединение) (тип 1). *b Другой автомобиль попадает в область обнаружения во время перестроения (присоединение) (тип 2).
          *c Данный автомобиль - -
          B0048G8 Направление перемещения данного автомобиля B0048FA Направление перемещения другого автомобиля
          B0048EE Зона обнаружения - -

    3. В соответствии с условиями работы функция контроля слепых зон побуждает водителя убедиться в безопасности, информируя его с помощью контрольной лампы наружного зеркала заднего вида о том, что система обнаружила автомобили, которые находятся в слепой зоне управляемого автомобиля.

    4. Контрольная лампа наружного зеркала заднего вида загорается, когда какой-либо автомобиль попадает в слепую зону управляемого автомобиля, и переключатель указателей поворота не приведен в действие. Контрольная лампа начинает мигать, когда какой-либо автомобиль попадает в слепую зону управляемого автомобиля, и переключатель указателей поворота приведен в действие.

    5. Функция RCTA приводится в действие при выполнении всех следующих условий. (для моделей с функцией RCTA)


      1. Функция RCTA включена.

      2. Выбрано положение заднего хода (R).

      3. Скорость управляемого автомобиля ниже примерно 8 км/час (5 миль в час).

      4. Скорость целевого автомобиля находится в диапазоне примерно 8-28 км/час (5-18 миль в час).

    6. Функция RCTA способна обнаруживать автомобили в своих областях обнаружения. (для моделей с функцией RCTA)

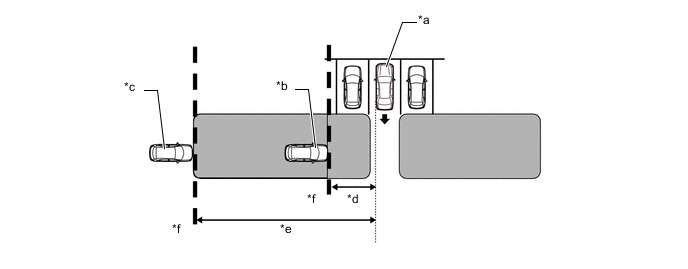

      1. Эта система непрерывно измеряет относительную скорость приближающегося автомобиля и расстояние до него. Когда определяется, что приближающийся автомобиль пересекает траекторию движения данного автомобиля, вычисляется ориентировочное время пересечения (ECT). Если ECT составляет 2,5 с или меньше, система предупреждает об этом водителя водителя, заставляя мигать контрольные лампы наружных зеркал заднего вида и включая зуммер RCTA (зуммер системы контроля слепых зон).

        A01RGTRC01
        *a Данный автомобиль *b Целевой автомобиль (скорость примерно 8 км/час (5 миль в час))
        *c Целевой автомобиль (скорость примерно 28 км/час (18 миль в час)) *d Приблизительно 5,5 м (18,0 фута)
        *e Приблизительно 20 м (66 футов) *f Линия обнаружения цели
        B0048EE Зона предупреждения - -

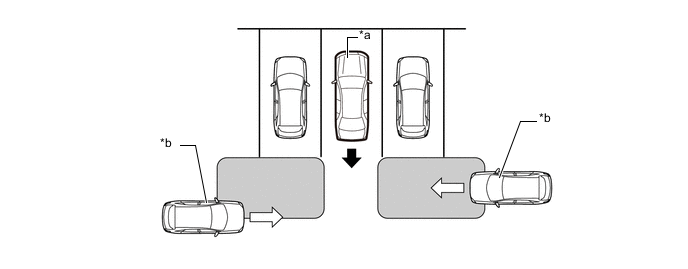

      2. Нормальная парковка

        A01RGY1C01
        *a Данный автомобиль *b Отслеживаемый автомобиль
        B0048GS Зона предупреждения - -

    7. В соответствии с условиями работы функция RCTA побуждает водителя убедиться в безопасности, информируя его с помощью контрольных ламп наружных зеркал заднего вида и зуммера RCTA (зуммера системы контроля слепых зон) о том, что другой автомобиль попал в область предупреждения датчика системы контроля слепых зон управляемого автомобиля. (для моделей с функцией RCTA)

    8. Если во время движения управляемого автомобиля задним ходом другой автомобиль попадает в область обнаружения датчиков системы контроля слепых зон, и определяется, что этот автомобиль пересекает траекторию движения управляемого автомобиля, система предупреждает водителя о ситуации, заставляя мигать контрольные лампы наружных зеркал заднего вида и включая зуммер RCTA (зуммер системы контроля слепых зон). (для моделей с функцией RCTA)

  3. ФУНКЦИИ


    1. Настройка включения/выключения системы контроля слепых зон

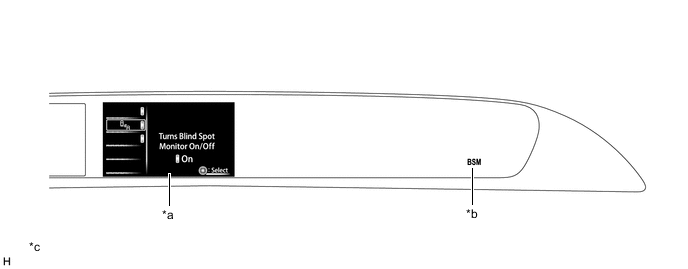

      1. Систему контроля слепых зон можно включить и выключить с помощью экрана настройки на мультиинформационном дисплее.

      2. Контрольная лампа BSM находится в щитке приборов, чтобы водитель мог видеть, включена ли система контроля слепых зон. Когда система контроля слепых зон включена, контрольная лампа BSM горит.

        A01RGXBC01
        *a Мультиинформационный дисплей *b Контрольная лампа BSM
        *c Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля. - -

  4. ДИАГНОСТИКА


    1. Система контроля слепых зон имеет функцию диагностики, которая выводит предупреждения на мультиинформационный дисплей. Более подробную информацию см. в Руководстве по ремонту.
