УПРОЩЕННАЯ ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

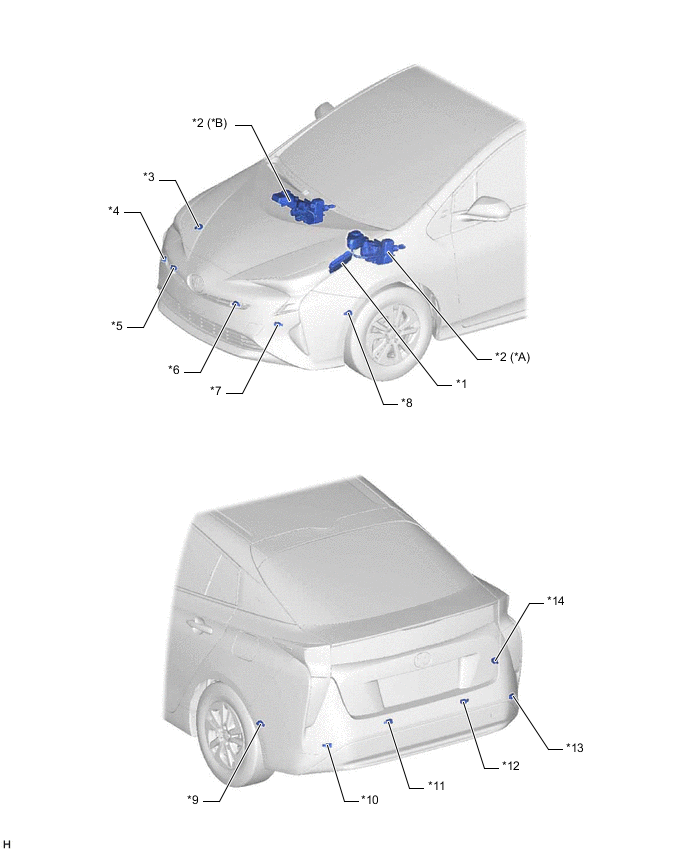

| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с правосторонним рулевым управлением |
| *1 | ECM | *2 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ
|
| *3 | ПЕРЕДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ БОКОВОЙ) | *4 | ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ) |
| *5 | ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ) | *6 | ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ) |
| *7 | ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ) | *8 | ПЕРЕДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ БОКОВОЙ) |
| *9 | ЗАДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ БОКОВОЙ) | *10 | ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ) |
| *11 | ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ) | *12 | ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ) |
| *13 | ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ) | *14 | ЗАДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ БОКОВОЙ) |

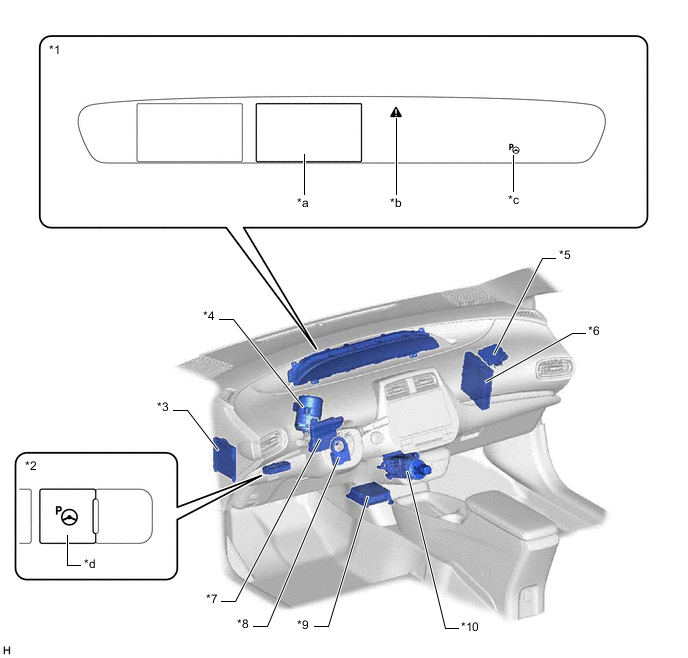

Figure 1. Для моделей с левосторонним рулевым управлением
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *5 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ | *6 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *8 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
| *9 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *10 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
|
| *a | Мультиинформационный дисплей | *b | Главная контрольная лампа аварийного состояния |
| *c | Контрольная лампа IPA | *d | Переключатель IPA |

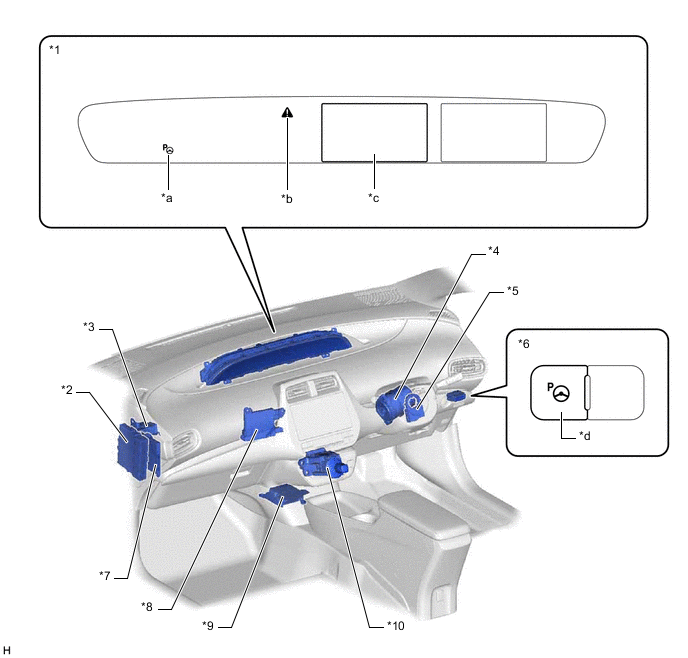

Figure 2. Для моделей с правосторонним рулевым управлением
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *3 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ | *4 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *5 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА | *6 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ |
| *7 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *8 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *9 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *10 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
|
| *a | Контрольная лампа IPA | *b | Главная контрольная лампа аварийного состояния |
| *c | Мультиинформационный дисплей | *d | Переключатель IPA |
