СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ

Парковочные направляющие линии

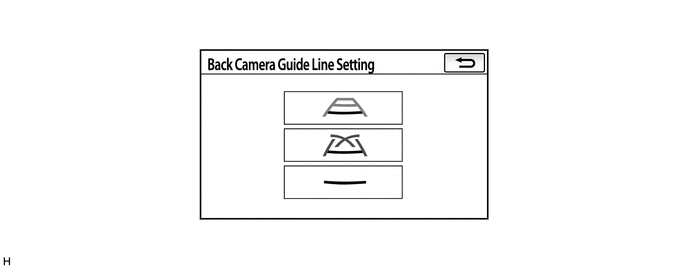

1. Режимы функции наложения парковочных направляющих линий можно переключать на экране настройки направляющих линий камеры заднего вида, выбранном на экране настроек.



   Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

2. Функция наложения парковочных направляющих линий может работать в режиме отображения расчетных линий курса, режиме отображения парковочных направляющих линий и режиме отображения линий, ограничивающих маневрирование в продольном направлении. По умолчанию установлен режим отображения расчетных направляющих линий.

3. В каждом режиме на изображение зоны позади автомобиля накладываются неподвижные направляющие линии. По этим линиям можно ориентироваться при движении задним ходом.

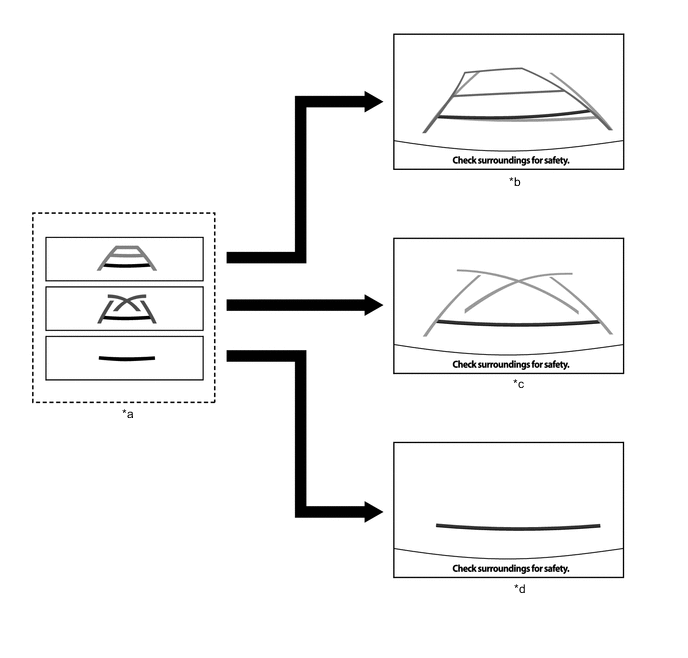

   *a	Экранная кнопка режима отображения	*b	Режим отображения расчетных линий курса
   *c	Режим парковки с отображением парковочных направляющих линий	*d	Режим отображения с использованием линий, ограничивающих маневрирование в продольном направлении

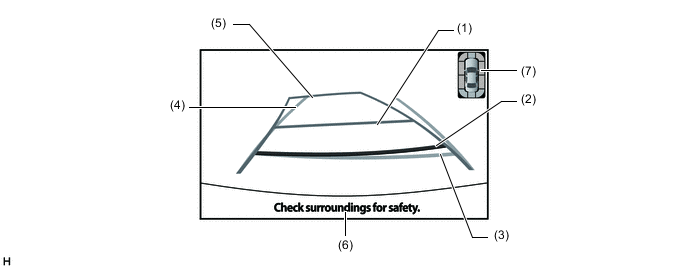

4. Следующая схема содержит описание дисплея в режиме отображения с использованием расчетных направляющих линий.



   Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

   Позиция		Описание
   (1)	Линия, ограничивающая маневрирование в продольном направлении (желтая)	Перемещается вместе с расчетными направляющими линиями синхронно с движением рулевого колеса. Центральная точка линии соответствует положению на поверхности на расстоянии приблизительно 1,0 м (3,3 фута) позади заднего бампера.
   (2)	Линия, ограничивающая маневрирование в продольном направлении (красная)	Перемещается вместе с расчетными направляющими линиями синхронно с движением рулевого колеса. Центральная точка линии соответствует положению на поверхности на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
   (3)	Линия, ограничивающая маневр в продольном направлении (синяя)	Показывает положение на поверхности земли на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
   (4)	Линия, ограничивающая маневр автомобиля по ширине (синяя)	Показывает расчетную ширину автомобиля.
   (5)	Расчетная линия курса (желтая)	Перемещается синхронно с движением рулевого колеса, показывая расчетный курс движения автомобиля задним ходом.
   (6)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.
   (7)	Пиктограмма системы ультразвуковой локации*	Если во время работы системы помощи при парковке TOYOTA обнаруживается препятствие, отображается приблизительное расстояние между автомобилем и препятствием.

   *: для моделей с сенсорной системой помощи при парковке TOYOTA

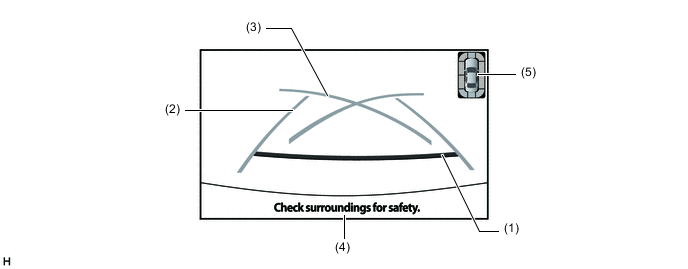

5. Следующая схема содержит описание дисплея в режиме отображения с использованием парковочных направляющих линий.



   Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

   Позиция		Описание
   (1)	Линия, ограничивающая маневрирование в продольном направлении (красная)	Показывает положение на поверхности земли на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
   (2)	Линия, ограничивающая маневр автомобиля по ширине (синяя)	Показывает расчетную ширину автомобиля.
   (3)	Парковочная направляющая линия (синяя)	Указывает путь автомобиля при полном повороте рулевого колеса.
   (4)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.
   (5)	Пиктограмма системы ультразвуковой локации*	Если во время работы системы помощи при парковке TOYOTA обнаруживается препятствие, отображается приблизительное расстояние между автомобилем и препятствием.

   *: для моделей с сенсорной системой помощи при парковке TOYOTA

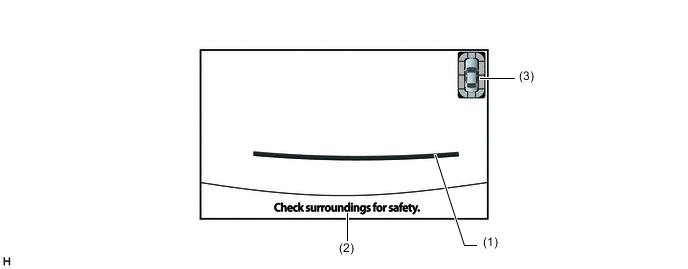

6. Следующая схема содержит описание дисплея в режиме отображения с использованием расчетных направляющих линий.



   Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

   Позиция		Описание
   (1)	Линия, ограничивающая маневрирование в продольном направлении (красная)	Показывает положение на поверхности земли на расстоянии приблизительно 0,5 м (1,6 фута) позади заднего бампера.
   (2)	Область вывода предупреждающих сообщений	Область, в которой отображаются предупреждающие сообщения.
   (3)	Пиктограмма системы ультразвуковой локации*	Если во время работы системы помощи при парковке TOYOTA обнаруживается препятствие, отображается приблизительное расстояние между автомобилем и препятствием.

   *: для моделей с сенсорной системой помощи при парковке TOYOTA

Режим парковки с использованием расчетных направляющих линий (перпендикулярная парковка)

1. Чтобы припарковать автомобиль на стоянке при перпендикулярной парковки в режиме отображения расчетных линий курса, выполните следующие действия:




   1. Выберите режим отображения расчетных линий курса.

   2. Установите рычаг переключения передач в положение R.

   3. На многофункциональном дисплее в сборе появится изображение, подобное показанному ниже.



      Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

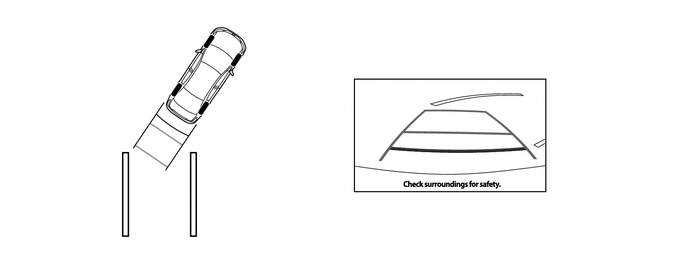

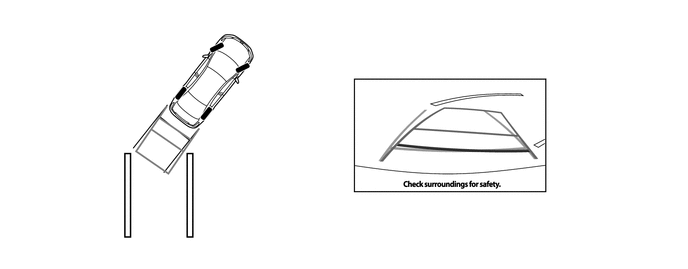

   4. Поверните рулевое колесо так, чтобы расчетные направляющие линии оказались в месте стоянки, и осторожно начните двигаться назад.



      Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.

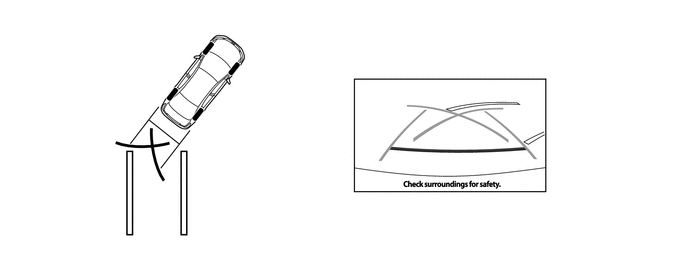

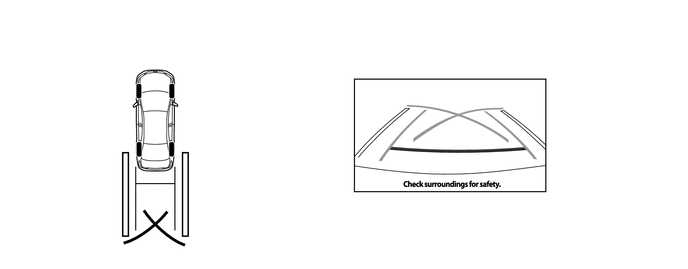

   5. Когда задняя часть автомобиля окажется в месте стоянки, поверните рулевое колесо, чтобы уравнять расстояния слева и справа между линиями, ограничивающими маневр автомобиля по ширине, и размеченными краской боковыми линиями места стоянки.

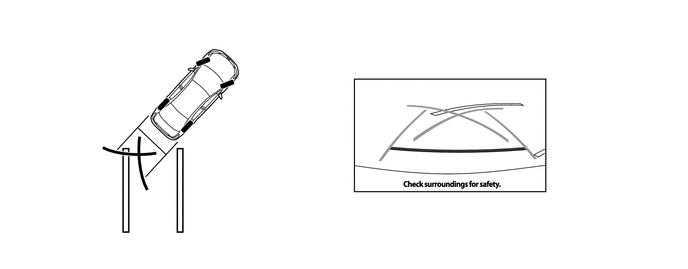

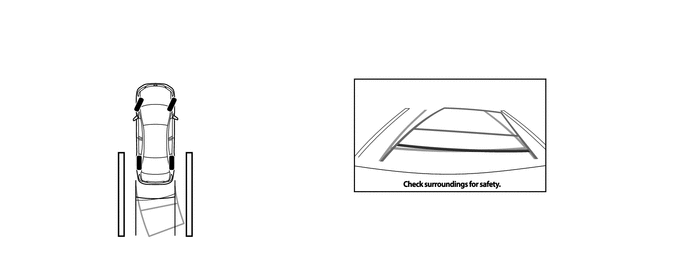

   6. Добившись параллельности линий, ограничивающих маневр автомобиля по ширине, и размеченных краской боковых линий места стоянки, выровняйте положение рулевого колеса, а затем начните осторожно двигаться задним ходом до тех пор, пока автомобиль полностью не окажется в месте стоянки.



      Этот рисунок приведен только для примера. Изображение может отличаться от реального экрана автомобиля.
