СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA

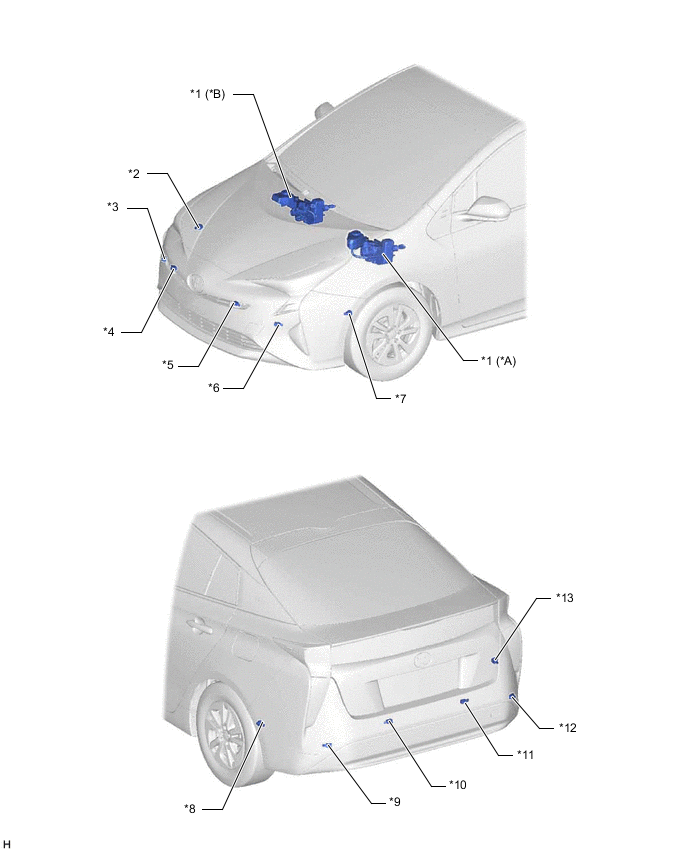

| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с правосторонним рулевым управлением |
| *1 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ
|
*2 | ПЕРЕДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ БОКОВОЙ) |
| *3 | ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ) | *4 | ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ) |
| *5 | ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ) | *6 | ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ) |
| *7 | ПЕРЕДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ БОКОВОЙ) | *8 | ЗАДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ БОКОВОЙ) |
| *9 | ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ) | *10 | ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ) |
| *11 | ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ) | *12 | ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ) |
| *13 | ЗАДНИЙ БОКОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ БОКОВОЙ) | - | - |

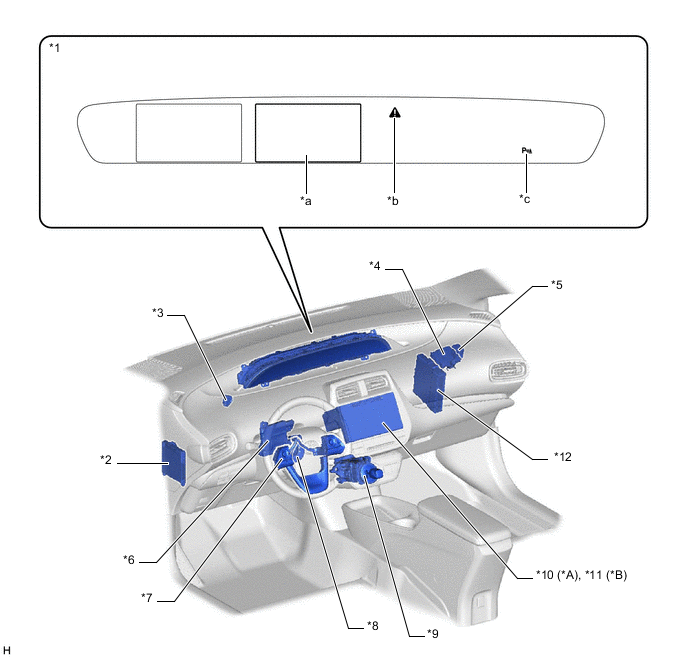

Figure 1. Для моделей с левосторонним рулевым управлением
| *A | для моделей с мультимедийной системой | *B | Для моделей с системой навигации |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 (ПЕРЕДНИЙ) | *4 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *5 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 2 (ЗАДНИЙ) | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *7 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *8 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ
|
| *9 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
|
*10 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ |
| *11 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ | *12 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *a | Мультиинформационный дисплей | *b | Главная контрольная лампа аварийного состояния |
| *c | Контрольная лампа сенсорной системы помощи при парковке TOYOTA | - | - |

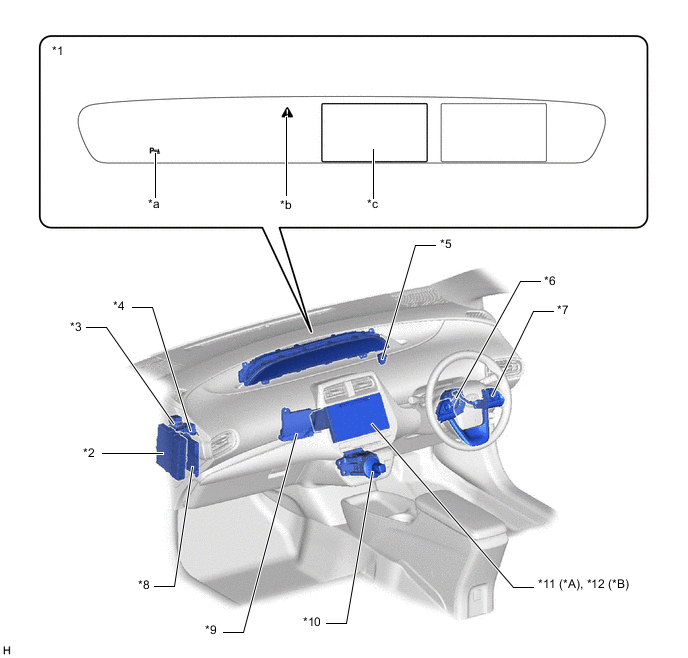

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | для моделей с мультимедийной системой | *B | Для моделей с системой навигации |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *3 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 2 (ЗАДНИЙ) | *4 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *5 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 (ПЕРЕДНИЙ) | *6 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ
|
| *7 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *8 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *9 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *10 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
|
| *11 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ | *12 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ |
| *a | Контрольная лампа сенсорной системы помощи при парковке TOYOTA | *b | Главная контрольная лампа аварийного состояния |
| *c | Мультиинформационный дисплей | - | - |
