ИНТЕЛЛЕКТУАЛЬНАЯ СИСТЕМА УЛЬТРАЗВУКОВОЙ ЛОКАЦИИ

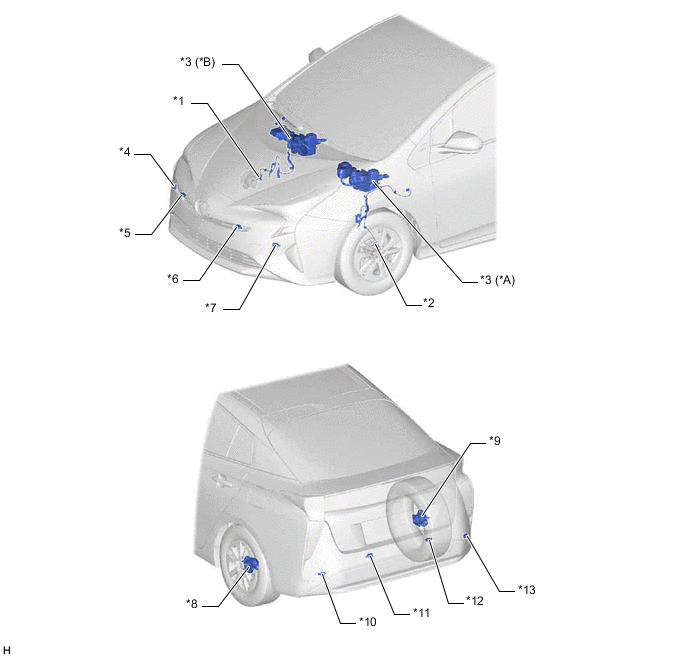

| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с правосторонним рулевым управлением |
| *1 | ПРАВЫЙ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *2 | ЛЕВЫЙ ПЕРЕДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *3 | УСИЛИТЕЛЬ ТОРМОЗНОЙ СИСТЕМЫ С ГЛАВНЫМ ЦИЛИНДРОМ В СБОРЕ
|
*4 | ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ) |
| *5 | ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ) | *6 | ПЕРЕДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ) |
| *7 | ПЕРЕДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ПЕРЕДНИЙ ЛЕВЫЙ) | *8 | ЛЕВЫЙ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ |
| *9 | ПРАВЫЙ ЗАДНИЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *10 | ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ) |
| *11 | ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ЛЕВЫЙ ЦЕНТРАЛЬНЫЙ) | *12 | ЗАДНИЙ ЦЕНТРАЛЬНЫЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ ЦЕНТРАЛЬНЫЙ) |
| *13 | ЗАДНИЙ УГЛОВОЙ УЛЬТРАЗВУКОВОЙ ДАТЧИК (ЗАДНИЙ ПРАВЫЙ) | - | - |

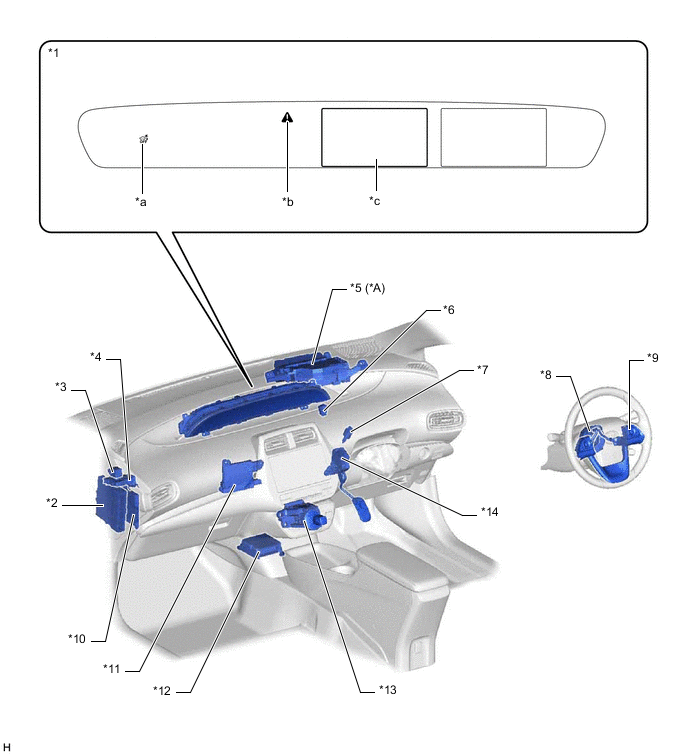

Figure 1. Для моделей с левосторонним рулевым управлением
| *A | для моделей с блоком индикации на ветровом стекле | - | - |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ
|
| *3 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *6 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 (ПЕРЕДНИЙ) |
| *7 | БЛОК ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ | *8 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *9 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ | *10 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 2 (ЗАДНИЙ) |
| *11 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ | *12 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *13 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *14 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
|
| *a | Мультиинформационный дисплей | *b | Главная контрольная лампа аварийного состояния |
| *c | Контрольная лампа ICS OFF | - | - |

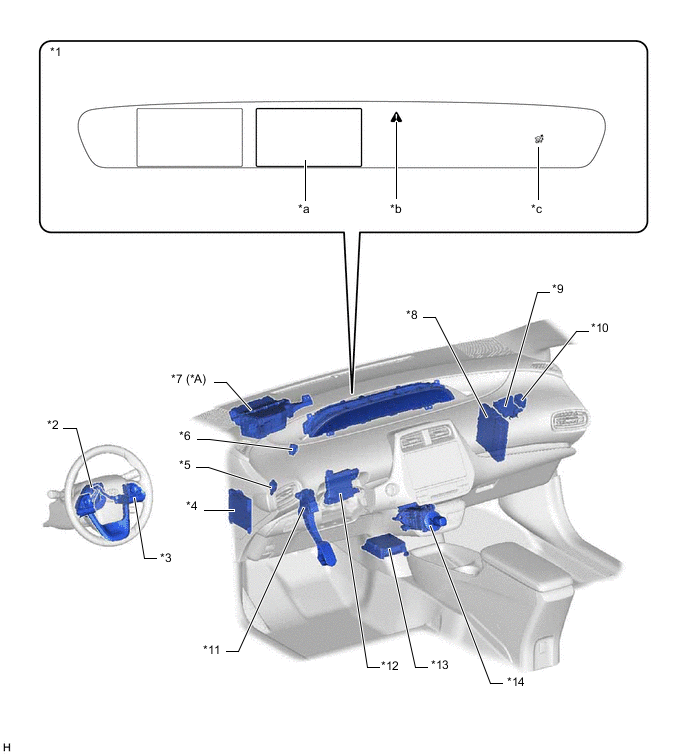

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | для моделей с блоком индикации на ветровом стекле | - | - |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ |
| *3 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 2 (ЗАДНИЙ) | *4 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *5 | БЛОК ИНДИКАЦИИ НА ВЕТРОВОМ СТЕКЛЕ | *6 | ЗУММЕР ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ № 1 (ПЕРЕДНИЙ) |
| *7 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *8 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ
|
| *9 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ | *10 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *11 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *12 | ЭБУ СИСТЕМЫ SRS В СБОРЕ |
| *13 | УСТРОЙСТВО УПРАВЛЕНИЯ БЛОКИРОВКОЙ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
|
*14 | ДАТЧИК ПОЛОЖЕНИЯ ПЕДАЛИ АКСЕЛЕРАТОРА В СБОРЕ |
| *a | Контрольная лампа ICS OFF | *b | Главная контрольная лампа аварийного состояния |
| *c | Мультиинформационный дисплей | - | - |
