СИСТЕМА РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ


  1. КОНСТРУКЦИЯ


    1. Этот механизм снижает частоту вращения вала электродвигателя усилителя рулевого управления с помощью червячной передачи и передает усилие на вал рулевого управления.

    2. Для снижения шума и уменьшения массы конструкции зубчатое колесо изготовлено из высокопрочного износостойкого пластика с низким коэффициентом трения.

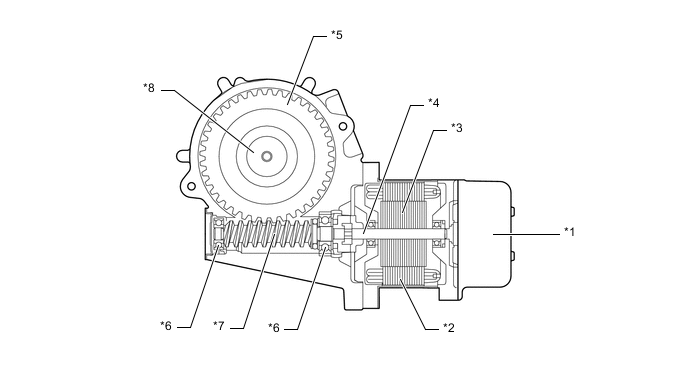

      A01RGAQC01
      *1 ЭБУ рулевого управления с усилителем *2 Статор
      *3 Ротор *4 Вал электродвигателя
      *5 Зубчатое колесо *6 Шариковый подшипник
      *7 Червячное колесо *8 Вал рулевого управления
