СИСТЕМА УПРАВЛЕНИЯ ТОРМОЗАМИ


  1. КОНСТРУКЦИЯ


    1. Насос усилителя тормозной системы в сборе включает собственно насос, гидроаккумулятор и электродвигатель насоса.

    2. Используется плунжерный насос, приводимый в действие электродвигателем. Эксцентриковый кулачок, приводимый во вращение электродвигателем, обеспечивает возвратно-поступательное движение плунжера для подачи тормозной жидкости под давлением в гидроаккумулятор.

    3. В гидроаккумуляторе накапливается тормозная жидкость, нагнетаемая электродвигателем насоса, и используется герметично заключенный внутри азот и металлический сильфон, обеспечивающий достаточный объем гидроаккумулятора.

      A01RGT1C01
      *1 Гидроаккумулятор *2 Электродвигатель насоса
      *3 Кулачок *4 Плунжер
      *5 Насос *6 Металлический сильфон
      *7 Азот - -

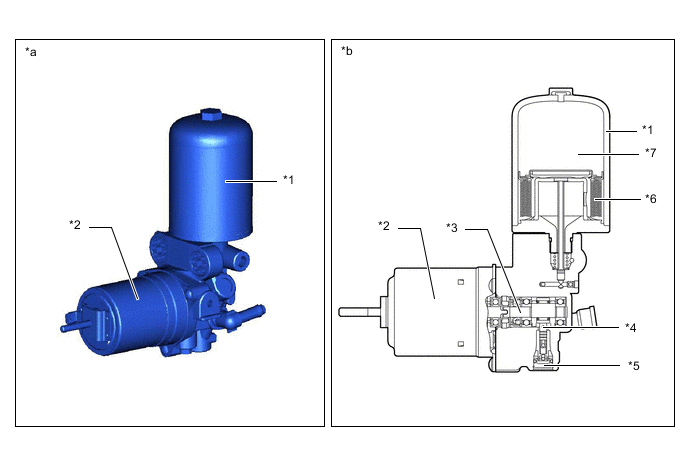

      *a Внешний вид насос усилителя тормозной системы в сборе *b Насос усилителя тормозной системы в сборе (сечение)
