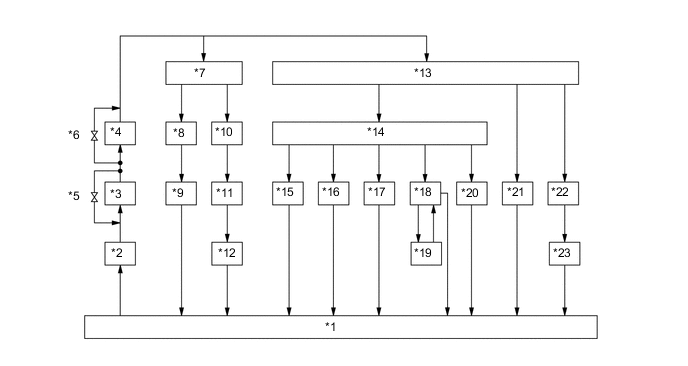

| *1 |
Поддон картера № 2 |
*2 |
Сетчатый масляный фильтр |
| *3 |
Масляный насос в сборе |
*4 |
Фильтрующий элемент масляного фильтра |
| *5 |
Перепускной клапан |
*6 |
Перепускной клапан |
| *7 |
Главное смазочное отверстие |
*8 |
Штуцер подачи масла № 1 в сборе |
| *9 |
Поршень в сборе |
*10 |
Шейка коленчатого вала |
| *11 |
Шатунная шейка |
*12 |
Шатуны |
| *13 |
Канал для масла (крышка цепного или ременного привода механизма газораспределения в сборе) |
*14 |
Головка блока цилиндров в сборе |
| *15 |
Шейки распредвала выпускных клапанов |
*16 |
Механизм регулировки зазора в приводе клапана в сборе |
| *17 |
Шейки распредвала впускных клапанов |
*18 |
Гидравлический клапан изменения фаз в сборе |
| *19 |
Контроллер VVT-i (зубчатое колесо распределительного вала в сборе) |
*20 |
Маслоподводящая трубка в сборе |
| *21 |
Натяжитель цепи № 1 в сборе |
*22 |
Масляная форсунка цепного привода газораспределительного механизма |
| *23 |
Цепь в сборе |
- |
- |
