СИСТЕМА СНИЖЕНИЯ ТОКСИЧНОСТИ ОТРАБОТАВШИХ ГАЗОВ (для моделей с модулем насоса адсорбера)

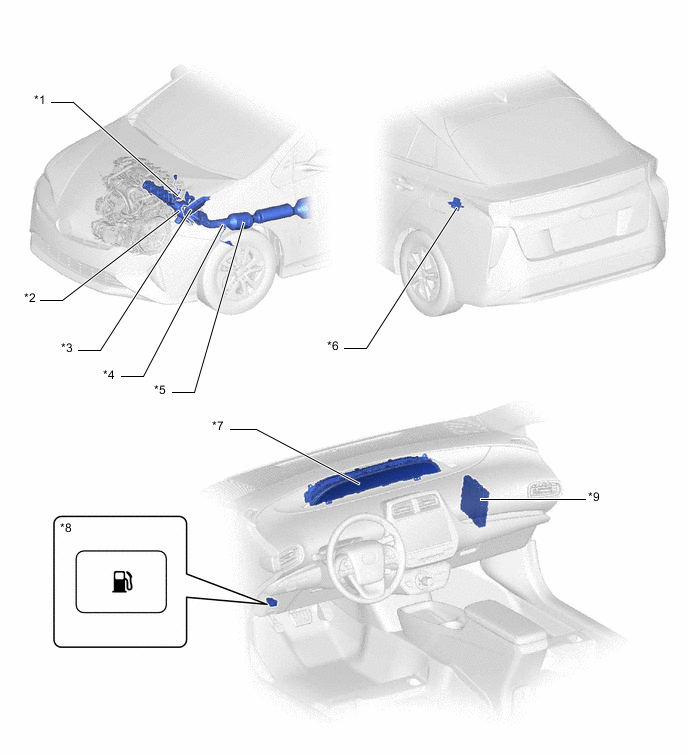

Figure 1. Для моделей с системой рециркуляции тепла отработавших газов
| *1 | ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ | *2 | ВЫПУСКНОЙ КОЛЛЕКТОР
|
| *3 | ECM | *4 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
| *5 | ПРИЕМНАЯ ТРУБА В СБОРЕ
|
*6 | УСТРОЙСТВО БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ
|
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ
|
*8 | ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ |
| *9 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ | - | - |

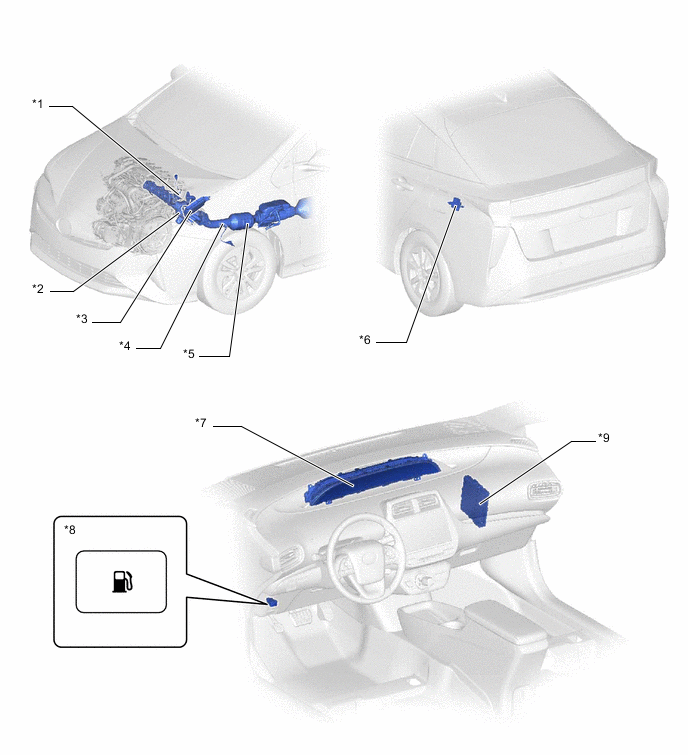

Figure 2. Для моделей без системы рециркуляции тепла отработавших газов
| *1 | ДАТЧИК СОСТАВА ТОПЛИВОВОЗДУШНОЙ СМЕСИ | *2 | ВЫПУСКНОЙ КОЛЛЕКТОР
|
| *3 | ECM | *4 | ПОДОГРЕВАЕМЫЙ КИСЛОРОДНЫЙ ДАТЧИК |
| *5 | ПРИЕМНАЯ ТРУБА В СБОРЕ
|
*6 | УСТРОЙСТВО БЛОКИРОВКИ ТОПЛИВНОЙ КРЫШКИ С ЭЛЕКТРОДВИГАТЕЛЕМ В СБОРЕ
|
| *7 | ЩИТОК ПРИБОРОВ В СБОРЕ
|
*8 | ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ ФИКСАЦИИ ТОПЛИВНОЙ КРЫШКИ |
| *9 | ЭБУ ГИБРИДНОЙ СИСТЕМЫ | - | - |

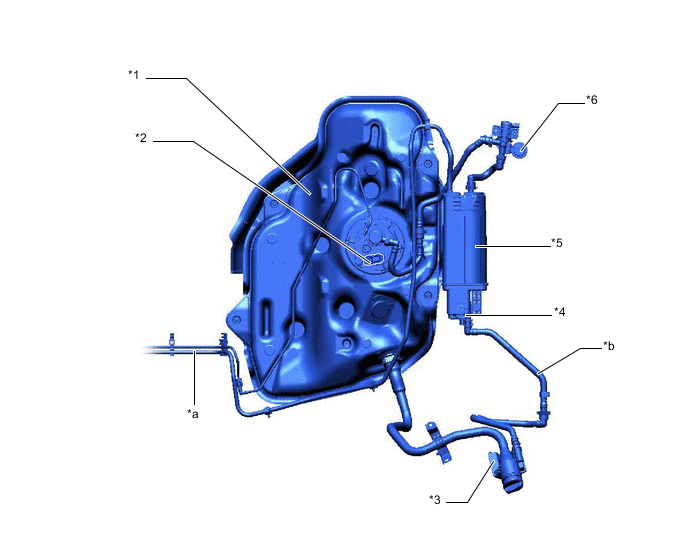

| *1 | ТОПЛИВНЫЙ БАК В СБОРЕ | *2 | ДАТЧИК ДАВЛЕНИЯ В ТОПЛИВНОМ БАКЕ (ДАТЧИК ДАВЛЕНИЯ ПАРОВ) |
| *3 | ФИЛЬТР АДСОРБЕРА | *4 | МОДУЛЬ НАСОСА АДСОРБЕРА
|
| *5 | АДСОРБЕР | *6 | КЛАПАН ЛОКАЛИЗАЦИИ ПАРОВ ТОПЛИВА (ГЛАВНЫЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН ТОПЛИВНОГО БАКА В СБОРЕ) |
| *a | Линия продувочного воздуха | *b | Линия наружного воздуха |

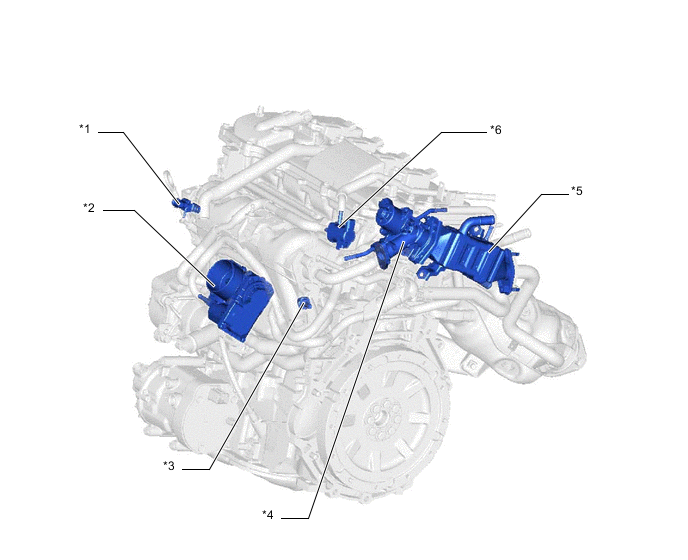

| *1 | ДАТЧИК РАЗРЕЖЕНИЯ В СБОРЕ | *2 | КОРПУС ДРОССЕЛЬНОЙ ЗАСЛОНКИ В СБОРЕ |
| *3 | КЛАПАН ПРИНУДИТЕЛЬНОЙ ВЕНТИЛЯЦИИ КАРТЕРА | *4 | КЛАПАН РОГ В СБОРЕ |
| *5 | ОХЛАДИТЕЛЬ РОГ В СБОРЕ | *6 | ЭЛЕКТРОВАКУУМНЫЙ КЛАПАН ПРОДУВКИ |
