АККУМУЛЯТОРНАЯ БАТАРЕЯ ГИБРИДНОЙ СИСТЕМЫ


  1. КОНСТРУКЦИЯ


    1. Блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи) оценивает состояние высоковольтной аккумуляторной батареи (напряжение, ток и температуру) и передает эту информацию в ЭБУ гибридной системы.

    2. Кроме того, блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи) формирует сигнал обратной связи с информацией о частоте вращения вентилятора, необходимый для управления системой охлаждения, и передает его в ЭБУ гибридной системы.

    3. Блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи) содержит схему обнаружения утечки, предназначенную для обнаружения утечек тока в высоковольтной аккумуляторной батарее и цепи высокого напряжения.

    4. Блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи) преобразует эти сигналы в цифровую форму и передает их в ЭБУ гибридной системы по каналу последовательной связи.

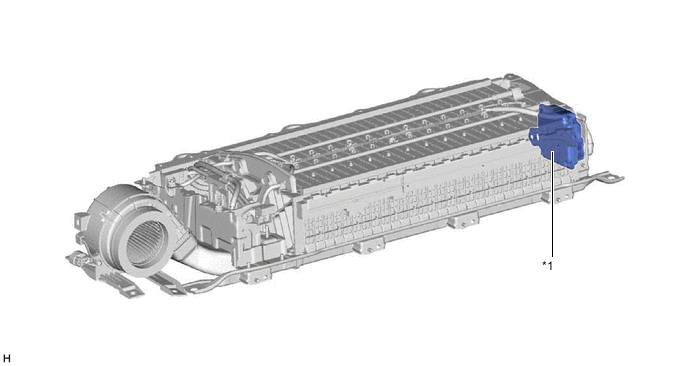

      A01RGGGC02
      *1 Блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи) - -
