АККУМУЛЯТОРНАЯ БАТАРЕЯ ГИБРИДНОЙ СИСТЕМЫ


  1. КОНСТРУКЦИЯ


    1. К основным узлам высоковольтной аккумуляторной батареи относятся собственно высоковольтная аккумуляторная батарея (модули аккумуляторной батареи), термистор высоковольтной аккумуляторной батареи, распределительный блок аккумуляторной батареи гибридной системы, вентилятор охлаждения аккумуляторной батареи, блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи), блок выводов высоковольтной аккумуляторной батареи и зажим сервисного размыкателя цепи.

    2. В высоковольтной аккумуляторной батарее используются элементы в пластмассовых контейнерах. В результате достигнуты высокие показатели удельной мощности, массы и срока службы.

    3. Чтобы обеспечить надлежащее охлаждение аккумуляторной батареи, выделяющей значительное количество тепла во время многократных циклов зарядки/разрядки, используется специальная система охлаждения с вентилятором.

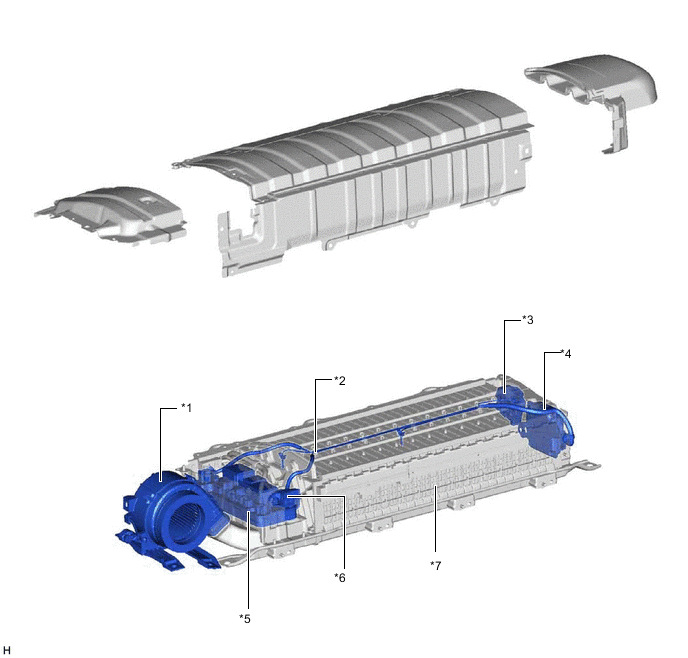

      A01RGX4C02
      *1 Вентилятор охлаждения аккумуляторной батареи в сборе *2 Термистор высоковольтной аккумуляторной батареи
      *3 Блок выводов высоковольтной аккумуляторной батареи *4 Блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи)
      *5 Распределительный блок аккумуляторной батареи гибридной системы в сборе *6 Зажим сервисного размыкателя цепи
      *7 Высоковольтная аккумуляторная батарея (модули аккумуляторной батареи) - -

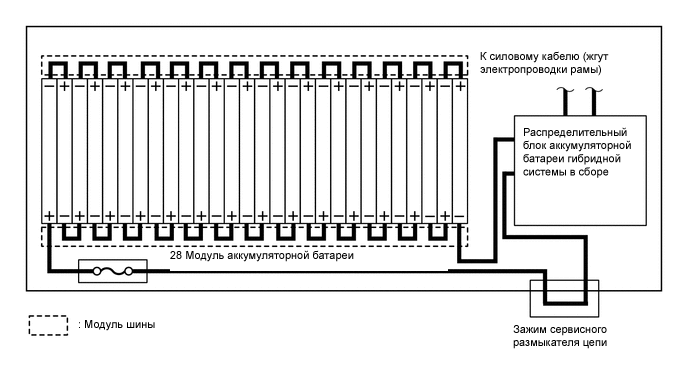

    4. В высоковольтную аккумуляторную батарею входят 28 отдельных модуля. Они соединены последовательно с помощью 2 модулей шин.

    5. Каждый модуль аккумуляторной батареи состоит из 6 элементов. Высоковольтная аккумуляторная батарея содержит 168 элемента (6 элементов х 28 модуля) и имеет номинальное напряжение 201,6 В (1,2 В х 168 элемента).

      A01RGMPE01

      1. Термистор высоковольтной аккумуляторной батареи


        1. Термистор высоковольтной аккумуляторной батареи включает 3 датчика температуры высоковольтной аккумуляторной батареи и датчик температуры впускного воздуха высоковольтной аккумуляторной батареи.

        2. ЭБУ гибридной системы осуществляет оптимальное управление системой охлаждения, поддерживая температуру высоковольтной аккумуляторной батареи в заданном диапазоне в соответствии с данными о температуре, получаемыми через блок контроля состояния аккумуляторной батареи (датчик напряжения аккумуляторной батареи).

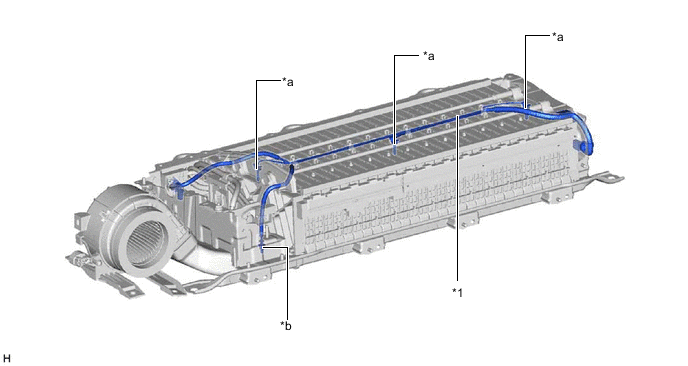

          A01RGOYC02
          *1 Термистор высоковольтной аккумуляторной батареи - -
          *a Датчик температуры высоковольтной аккумуляторной батареи *b Датчик температуры воздуха на впуске аккумуляторной батареи гибридной системы
