СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ
Figure 1. Для моделей с левосторонним рулевым управлением
| *A | для моделей с трехлучевыми фарами | *B | Для моделей с системой предупреждения об уходе с полосы |
| *C | для моделей с функцией предупреждения о непристегнутом ремне безопасности задних сидений | *D | Для моделей с системой контроля слепых зон |
| *1 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *2 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ
|
| *3 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ
|
*4 | ECM |
| *5 | ЭБУ ЛЕВОЙ ФАРЫ | *6 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ |
| *7 | ГЕНЕРАТОР В СБОРЕ | *8 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
| *9 | ДАТЧИК УРОВНЯ ЖИДКОСТИ В СТЕКЛООМЫВАТЕЛЕ (ДАТЧИК УРОВНЯ В СБОРЕ) | *10 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА |
| *11 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (ВСПОМОГАТЕЛЬНЫЙ) | *12 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (ГЛАВНЫЙ) |
| *13 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ | *14 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |
| *15 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | - | - |
| *a | Изображения на рисунках приведены только в качестве примера. | - | - |

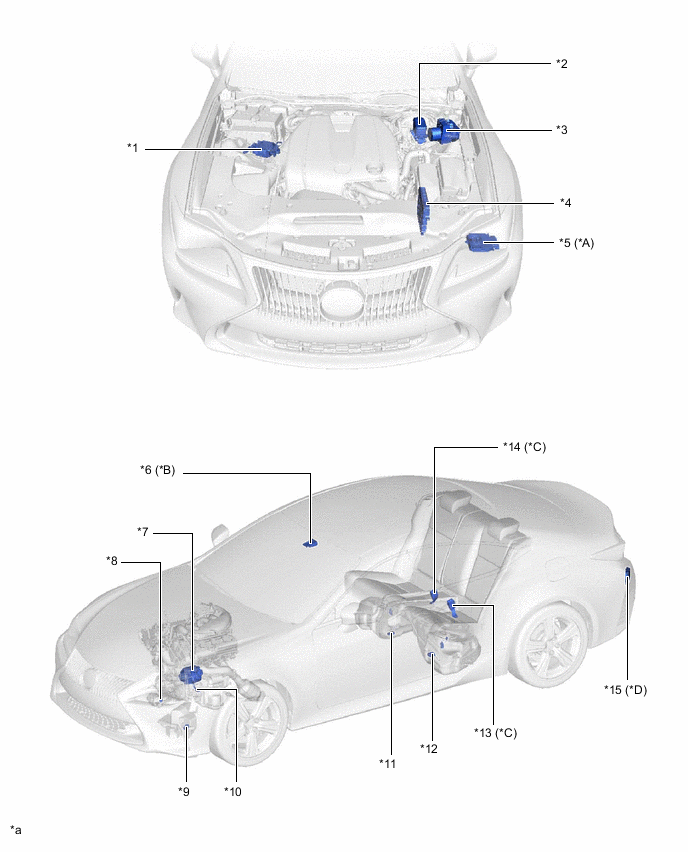

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | для моделей с трехлучевыми фарами | *B | Для моделей с системой предупреждения об уходе с полосы |
| *C | Для моделей с системой контроля слепых зон | - | - |
| *1 | БАЧОК ГЛАВНОГО ЦИЛИНДРА ТОРМОЗНОЙ СИСТЕМЫ В СБОРЕ
|
*2 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ
|
| *3 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ | *4 | ECM |
| *5 | ЭБУ ЛЕВОЙ ФАРЫ | *6 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ |
| *7 | ГЕНЕРАТОР В СБОРЕ | *8 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
| *9 | ДАТЧИК УРОВНЯ ЖИДКОСТИ В СТЕКЛООМЫВАТЕЛЕ (ДАТЧИК УРОВНЯ В СБОРЕ) | *10 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА |
| *11 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (ВСПОМОГАТЕЛЬНЫЙ) | *12 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (ГЛАВНЫЙ) |
| *13 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ | *14 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |
| *15 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | - | - |
| *a | Изображения на рисунках приведены только в качестве примера. | - | - |

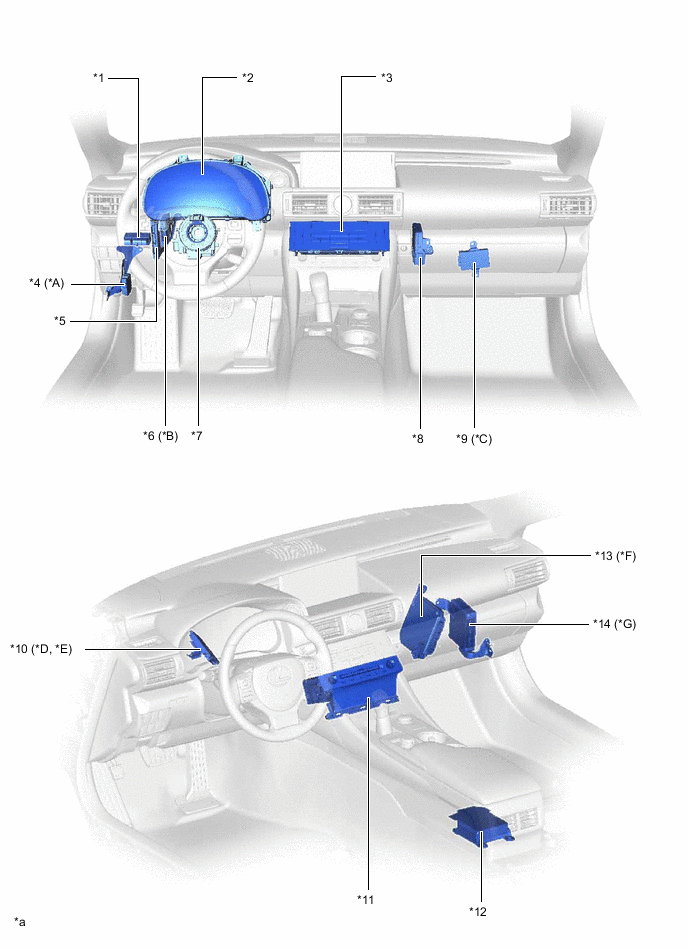

Figure 3. Для моделей с левосторонним рулевым управлением
| *A | для моделей с однолучевыми фарами | *B | для моделей с сенсорной системой помощи при парковке LEXUS |
| *C | для моделей с ЭБУ сетевого шлюза | *D | для моделей с динамической радарной системой круиз-контроля |
| *E | для моделей с предаварийной системой безопасности | *F | для моделей с системой рулевого управления с переменным передаточным числом |
| *G | для моделей с системой регулируемой адаптивной подвески | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ TRIP
|
*2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ
|
*4 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *5 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *6 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *7 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *8 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *9 | ЭБУ СЕТЕВОГО ШЛЮЗА | *10 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *11 | РАДИОПРИЕМНИК В СБОРЕ | *12 | ЭБУ СИСТЕМЫ SRS В СБОРЕ |
| *13 | ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ | *14 | ЭБУ АМОРТИЗАТОРА |
| *a | Изображения на рисунках приведены только в качестве примера. | - | - |

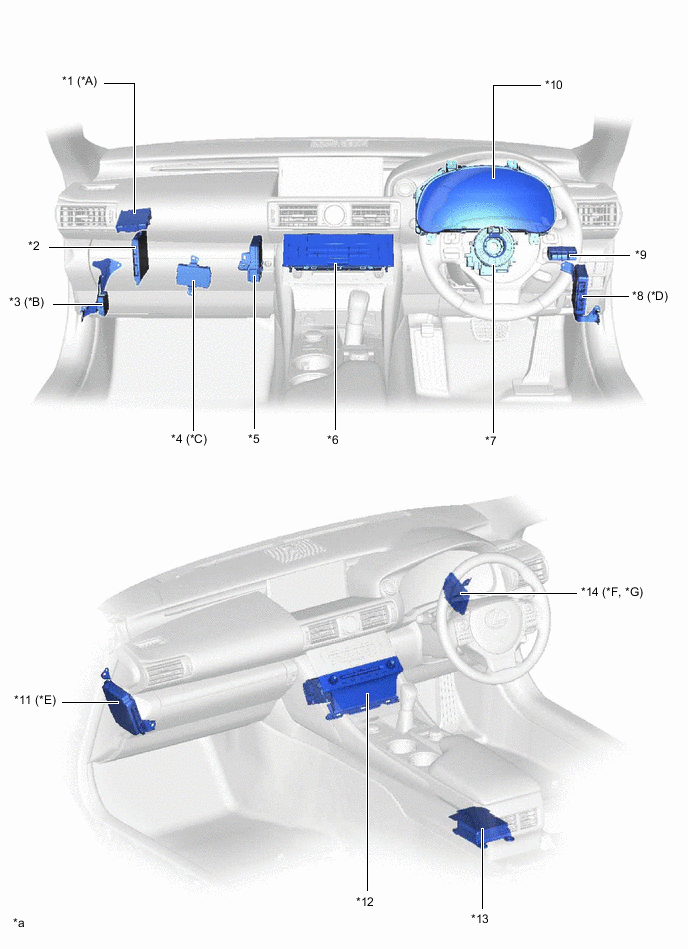

Figure 4. Для моделей с правосторонним рулевым управлением
| *A | для моделей с сенсорной системой помощи при парковке LEXUS | *B | для моделей с однолучевыми фарами |
| *C | для моделей с ЭБУ сетевого шлюза | *D | для моделей с системой регулируемой адаптивной подвески |
| *E | для моделей с системой рулевого управления с переменным передаточным числом | *F | для моделей с динамической радарной системой круиз-контроля |
| *G | для моделей с предаварийной системой безопасности | - | - |
| *1 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР | *4 | ЭБУ СЕТЕВОГО ШЛЮЗА |
| *5 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ
|
| *7 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *8 | ЭБУ АМОРТИЗАТОРА |
| *9 | ПЕРЕКЛЮЧАТЕЛЬ TRIP
|
*10 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *11 | ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ | *12 | РАДИОПРИЕМНИК В СБОРЕ |
| *13 | ЭБУ СИСТЕМЫ SRS В СБОРЕ | *14 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *a | Изображения на рисунках приведены только в качестве примера. | - | - |

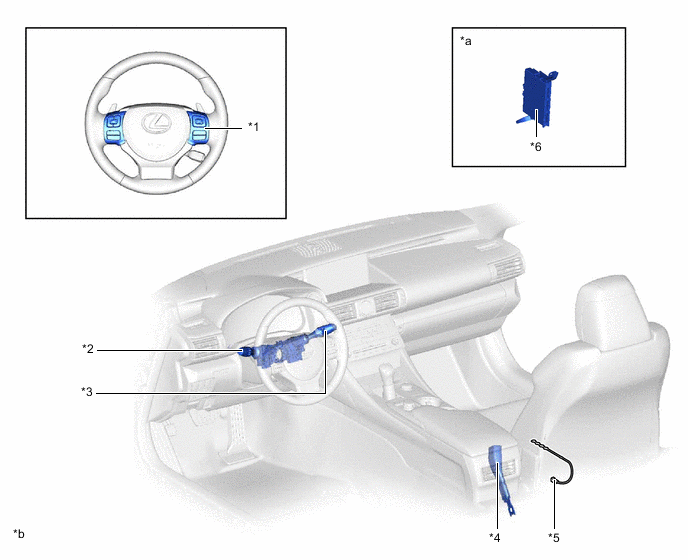

Figure 5. Для моделей с левосторонним рулевым управлением
| *1 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ
|
*2 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *4 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *5 | ПРАВЫЙ ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | *b | Изображения на рисунках приведены только в качестве примера. |

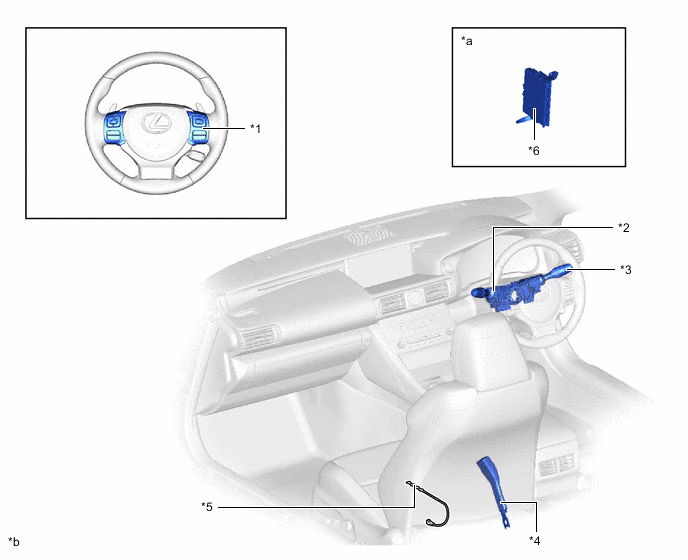

Figure 6. Для моделей с правосторонним рулевым управлением
| *1 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ
|
*2 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СВЕТА ФАР В СБОРЕ | *4 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *5 | ПРАВЫЙ ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *6 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | *b | Изображения на рисунках приведены только в качестве примера. |
