РЕГУЛИРУЕМАЯ АДАПТИВНАЯ ПОДВЕСКА

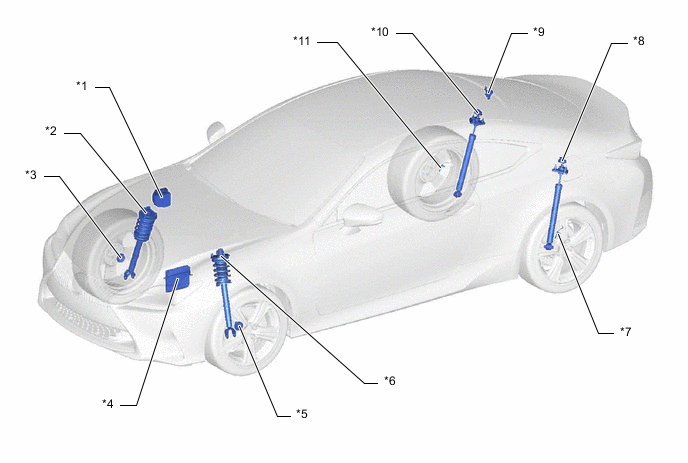

Figure 1. Для моделей с левосторонним рулевым управлением
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ
|
*2 | ПРИВОД ПРАВОГО ПЕРЕДНЕГО АМОРТИЗАТОРА |
| *3 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *4 | ECM |
| *5 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *6 | ПРИВОД ЛЕВОГО ПЕРЕДНЕГО АМОРТИЗАТОРА |
| *7 | ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *8 | ПРИВОД ЛЕВОГО ЗАДНЕГО АМОРТИЗАТОРА |
| *9 | ДАТЧИК УСКОРЕНИЯ (ЗАДНИЙ) | *10 | ПРИВОД ПРАВОГО ЗАДНЕГО АМОРТИЗАТОРА |
| *11 | ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | - | - |

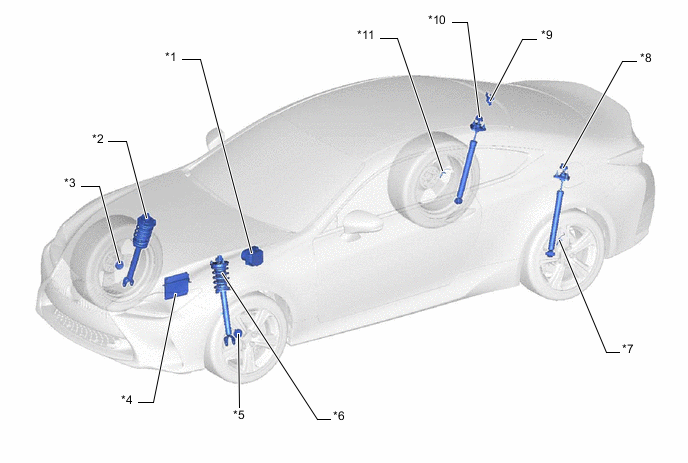

Figure 2. Для моделей с правосторонним рулевым управлением
| *1 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ
|
*2 | ПРИВОД ПРАВОГО ПЕРЕДНЕГО АМОРТИЗАТОРА |
| *3 | ПЕРЕДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *4 | ECM |
| *5 | ПЕРЕДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *6 | ПРИВОД ЛЕВОГО ПЕРЕДНЕГО АМОРТИЗАТОРА |
| *7 | ЗАДНИЙ ЛЕВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | *8 | ПРИВОД ЛЕВОГО ЗАДНЕГО АМОРТИЗАТОРА |
| *9 | ДАТЧИК УСКОРЕНИЯ (ЗАДНИЙ) | *10 | ПРИВОД ПРАВОГО ЗАДНЕГО АМОРТИЗАТОРА |
| *11 | ЗАДНИЙ ПРАВЫЙ ДАТЧИК ЧАСТОТЫ ВРАЩЕНИЯ | - | - |

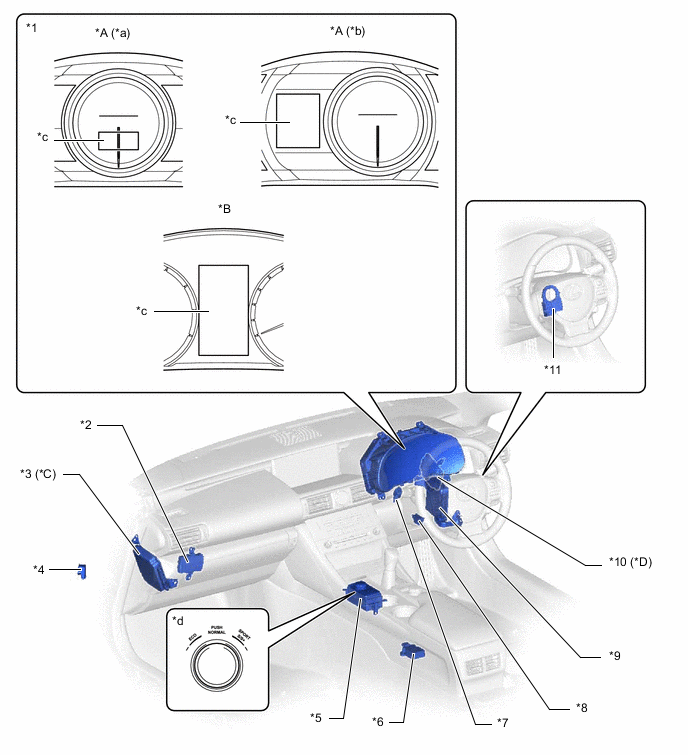

Figure 3. Для моделей с левосторонним рулевым управлением
| *A | Для комплектации "F SPORT" | *B | Кроме комплектации "F SPORT" |
| *C | для моделей с предаварийной системой безопасности | *D | для моделей с системой рулевого управления с переменным передаточным числом |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *3 | ДАТЧИК УСКОРЕНИЯ (ПЕРЕДНИЙ) | *4 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *5 | DLC3 | *6 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА |
| *7 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | *8 | ДАТЧИК РЫСКАНЬЯ |
| *9 | ЭБУ СЕТЕВОГО ШЛЮЗА | *10 | ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ |
| *11 | ЭБУ АМОРТИЗАТОРА
|
- | - |
| *a | Нормальный режим | *b | Режим меню |
| *c | Мультиинформационный дисплей | *d | Выбор режима движения |

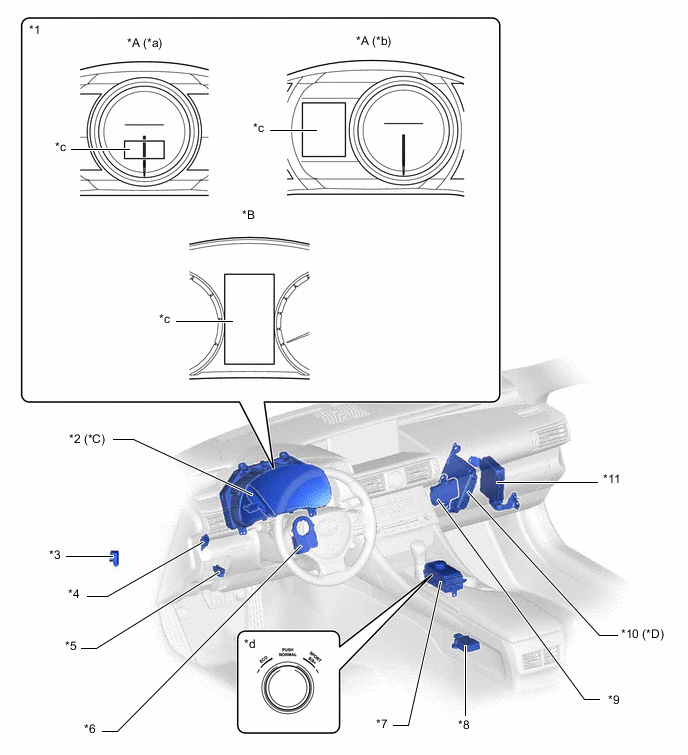

Figure 4. Для моделей с правосторонним рулевым управлением
| *A | Для комплектации "F SPORT" | *B | Кроме комплектации "F SPORT" |
| *C | для моделей с системой рулевого управления с переменным передаточным числом | *D | для моделей с предаварийной системой безопасности |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ЭБУ СЕТЕВОГО ШЛЮЗА |
| *3 | ЭБУ ПЕРЕДНЕГО РУЛЕВОГО УПРАВЛЕНИЯ | *4 | ДАТЧИК УСКОРЕНИЯ (ПЕРЕДНИЙ) |
| *5 | КОМБИНИРОВАННЫЙ ПЕРЕКЛЮЧАТЕЛЬ В СБОРЕ | *6 | ДАТЧИК РЫСКАНЬЯ |
| *7 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ | *8 | DLC3 |
| *9 | ЭБУ АМОРТИЗАТОРА
|
*10 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *11 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА | - | - |
| *a | Нормальный режим | *b | Режим меню |
| *c | Мультиинформационный дисплей | *d | Выбор режима движения |
