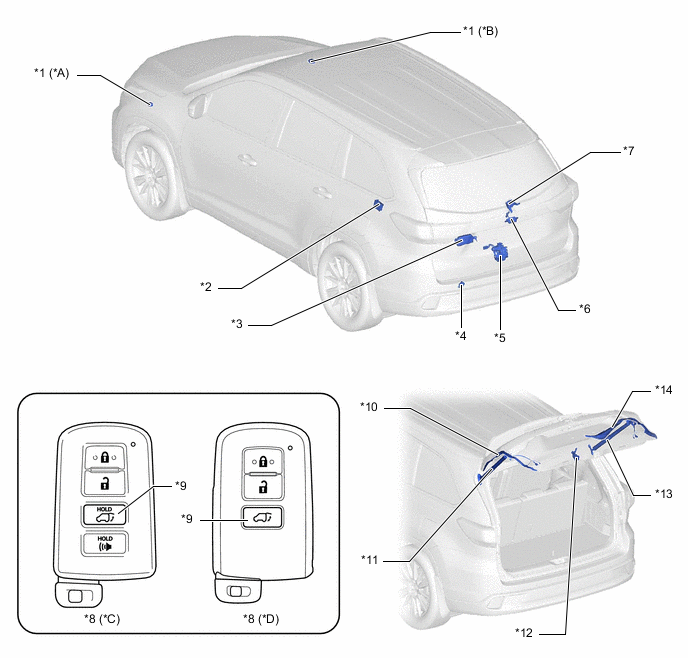

ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ С АВТОМАТИЗИРОВАННЫМ ПРИВОДОМ
| *A | для моделей с левосторонним рулевым управлением | *B | для моделей с правосторонним рулевым управлением |
| *C | Для моделей с выключателем PANIC | *D | Для моделей без выключателя PANIC |
| *1 | ЗУММЕР СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ | *2 | ПРИЕМНИК СИСТЕМЫ ДИСТАНЦИОННОЙ БЛОКИРОВКИ ДВЕРЕЙ В СБОРЕ |
| *3 | ЭБУ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ (ЭБУ ДВЕРИ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЗУММЕР ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *5 | ЗАМОК ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ МЕХАНИЗМА ОТКРЫВАНИЯ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *7 | ЗАМОК ЗАДНЕГО ОКНА В СБОРЕ
|
*8 | ПЕРЕДАТЧИК ЭЛЕКТРОННОГО КЛЮЧА В СБОРЕ |
| *9 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЗИРОВАННОЙ ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ С ЭЛЕКТРОПРИВОДОМ | *10 | ЛЕВЫЙ СЕНСОРНЫЙ ДАТЧИК (ЛЕВЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ) |
| *11 | ЛЕВЫЙ БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *12 | ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ ДВЕРЬЮ БАГАЖНОГО ОТДЕЛЕНИЯ |
| *13 | ПРАВЫЙ БЛОК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ | *14 | ПРАВЫЙ СЕНСОРНЫЙ ДАТЧИК (ПРАВЫЙ ДАТЧИК АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ БАГАЖНОГО ОТДЕЛЕНИЯ В СБОРЕ) |

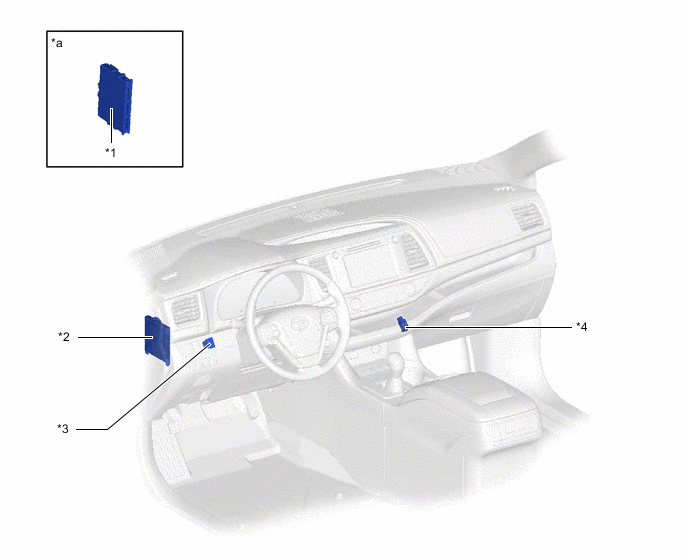

Figure 1. для моделей с левосторонним рулевым управлением
| *1 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ЗАДНЕЙ ДВЕРИ | *4 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ) |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

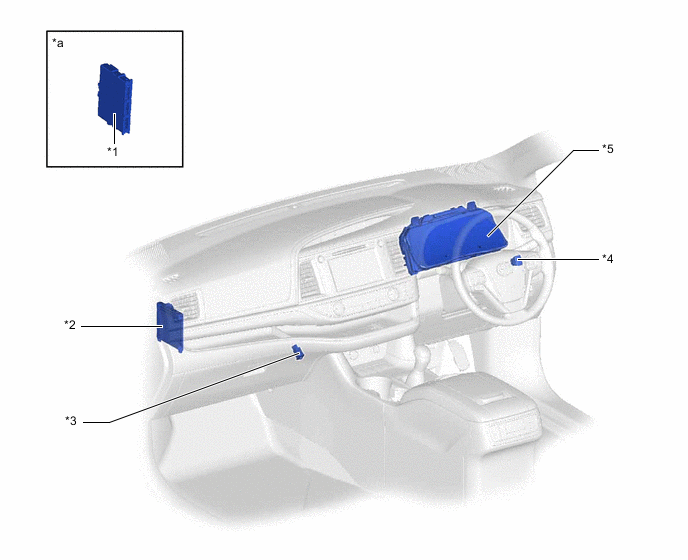

Figure 2. для моделей с правосторонним рулевым управлением
| *1 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | ВЫКЛЮЧАТЕЛЬ АВТОМАТИЗИРОВАННОГО ПРИВОДА ДВЕРИ (ВЫКЛЮЧАТЕЛЬ СИСТЕМЫ БЛОКИРОВКИ ДВЕРЕЙ) | *4 | ВЫКЛЮЧАТЕЛЬ БЛОКИРОВКИ ЗАДНЕЙ ДВЕРИ |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ | - | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |
