ДВЕРЬ БАГАЖНОГО ОТДЕЛЕНИЯ С АВТОМАТИЗИРОВАННЫМ ПРИВОДОМ


  1. КОНСТРУКЦИЯ


    1. Сенсорный датчик состоит из проводящей резины и провода. При сжатии проводящей резины ее сопротивление падает, и через провод протекает электрический ток. Такое снижение сопротивления регистрируется ЭБУ автоматизированного привода двери багажного отделения (ЭБУ двери сети мультиплексной связи), который определяет состояние двери багажного отделения.

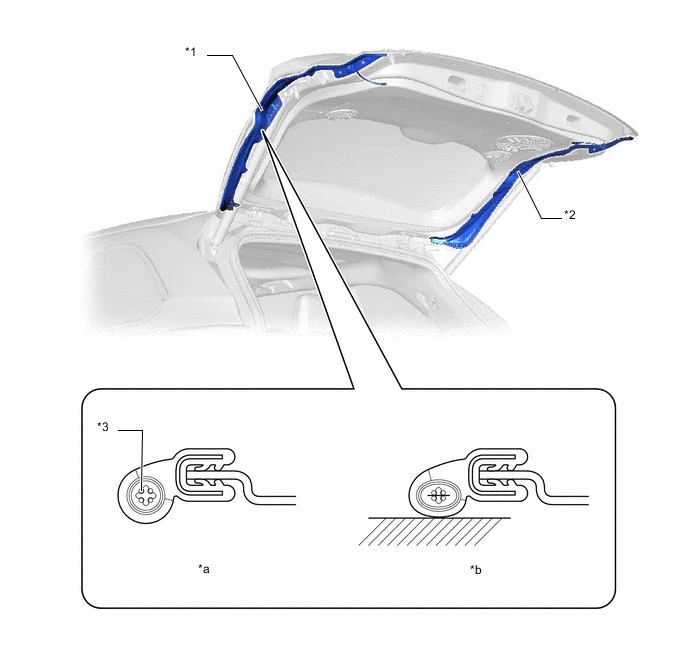

      A018GAXC01
      *1 Левый сенсорный датчик (левый датчик автоматизированного привода двери багажного отделения в сборе) *2 Правый сенсорный датчик (правый датчик автоматизированного привода двери багажного отделения в сборе)
      *3 Провод жилы - -
      *a Нормальное состояние *b Сжатое состояние
