ПРЕДАВАРИЙНАЯ СИСТЕМА БЕЗОПАСНОСТИ


  1. ПРИНЦИП РАБОТЫ


    1. Предупредительная индикация


      1. Щиток приборов в сборе обеспечивает оповещения о неисправности и выдачу предупреждений предаварийной системы безопасности для водителя, используя мультиинформационный дисплей, главную контрольную лампу аварийного состояния, контрольную лампу PCS и зуммер.

      2. Когда ЭБУ помощи при движении определяет, что вероятность столкновения высока, он передает сигнал в щиток приборов в сборе и зуммер системы противоскольжения в сборе. После получения этого сигнала щиток приборов выводит предупреждение на мультиинформационный дисплей и включает зуммер системы противоскольжения. Подробное описание приводится ниже.

        Когда существует высокая вероятность столкновения
        Мультиинформационный дисплей Зуммер системы противоскольжения в сборе
        BRAKE! (торможение!) Звучит непрерывно

      3. Когда системе недоступна, выдается следующее предупреждение для водителя.

        При обнаружении неисправности в системе
        Мультиинформационный дисплей Описание Главная контрольная лампа аварийного состояния Контрольная лампа PCS Зуммер DTC
        Pre-Collision System Malfunction Visit Your Dealer (Неисправность предаварийной системы безопасности, обратитесь к дилеру) Данное сообщение отображается, когда ЭБУ помощи при движении регистрирует неисправность системы. Горит Мигает Подает 1 звуковой сигнал требуется ремонт / сохраняются DTC
        Pre-Collision System Unavailable (предаварийная система безопасности недоступна)

        • Датчик радара миллиметрового диапазона смещен

        • Когда датчик радара миллиметрового диапазона перегрет

        • Пониженное напряжение питания и т. д.

        		 - Мигает - -
        Pre-Collision System Unavailable Clean Sensor (Предаварийная система безопасности недоступна, очистите датчик) Загрязнен центр верхней решетки радиатора или датчик радара миллиметрового диапазона - Мигает - -
        Front Camera System Unavailable Clean Windshield (система передней камеры недоступна, очистите ветровое стекло) Загрязнение ветрового стекла над датчиком камеры - Мигает - -
        Front Camera System Unavailable (системы передней камеры недоступны) Ненормальная температура или ненормальное питание датчика камеры - Мигает - -
        VSC Turned Off Pre-Collision Brake System Unavailable (Система VSC отключена, система экстренного торможения недоступна) Работа системы VSC была отключена - Горит - -

    2. Изменение настроек предаварийной системы безопасности


      1. Для изменения настроек (включения или отключения) предаварийной системы безопасности перейдите на экран настроек на мультиинформационном дисплее с помощью переключателя на рулевом колесе (переключателей управления щитком приборов).


        1. На экране настроек выберите пиктограмму PCS (форма, аналогичная контрольной лампе PCS) и нажмите кнопку "Enter/Set" (Ввод/Установить) переключателя на рулевом колесе.

        2. Выберите [PCS] и нажмите кнопку "Enter/Set" (Ввод/Установить) переключателя на рулевом колесе.

        3. Нажатие [ON] / [OFF] на экране и нажатие кнопки "Enter/Set" (Ввод/Установить) переключателя на рулевом колесе приводит к включению/выключению системы.

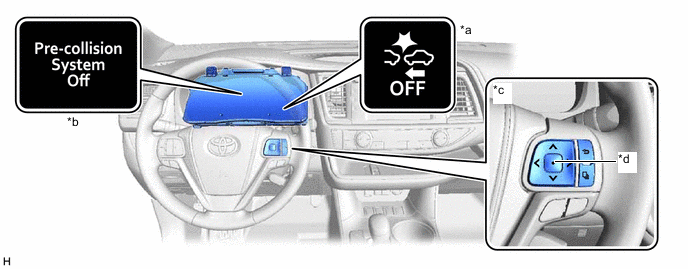

          A0025JGC01
          *a Контрольная лампа PCS *b Мультиинформационный дисплей
          *c

          Переключатель на рулевом колесе в сборе


          • Управляющие переключатели щитка приборов

          		 *d Кнопка "Enter/Set"

        Tech Tips


        • Если система отключена, включается контрольная лампа аварийного состояния PCS , и на мультиинформационном дисплее отображается сообщение.

        • Система автоматически включается при каждом включении зажигания.

      2. Момент выдачи предупреждения предаварийной системы безопасности можно изменить на экране настроек мультиинформационного дисплея.


        1. На экране настроек выберите пиктограмму PCS (форма, аналогичная контрольной лампе PCS) и нажмите кнопку "Enter/Set" (Ввод/Установить) переключателя на рулевом колесе.

        2. Выбор [Sensitivity] (Чувствительность) и нажатие кнопки "Enter/Set" (Ввод/Установить) переключателя на рулевом колесе приводит к изменению момента включения предупреждения предаварийной системы безопасности (далеко/средняя дистанция/близко).

        3. Выберите пиктограмму момента срабатывания и нажмите кнопку "Enter/Set" (Ввод/Установить) переключателя на рулевом колесе.

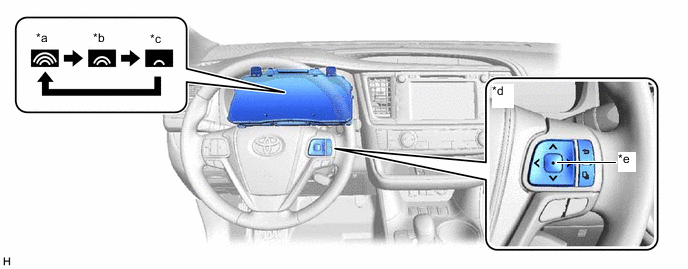

          A0025SDC01
          *a Длинная дистанция *b Средняя
          *c Малая дистанция *d

          Переключатель на рулевом колесе в сборе


          • Управляющие переключатели щитка приборов
          *e Кнопка "Enter/Set" - -
