СИСТЕМА КОНТРОЛЯ СЛЕПЫХ ЗОН

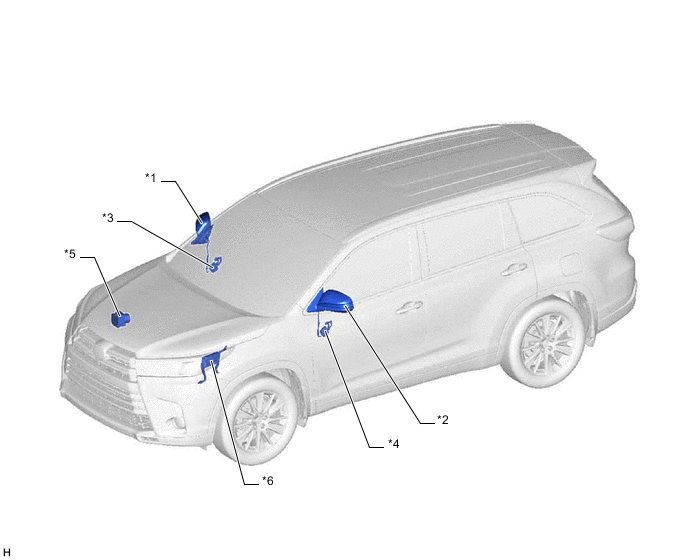

| *1 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *2 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *3 | ЭБУ ЭЛЕКТРОПРИВОДА ПРАВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ | *4 | ЭБУ ЭЛЕКТРОПРИВОДА ЛЕВОГО НАРУЖНОГО ЗЕРКАЛА В СБОРЕ |
| *5 | БЛОК УПРАВЛЕНИЯ РАБОЧИМИ ЦИЛИНДРАМИ ТОРМОЗОВ В СБОРЕ
|
*6 | ECM |

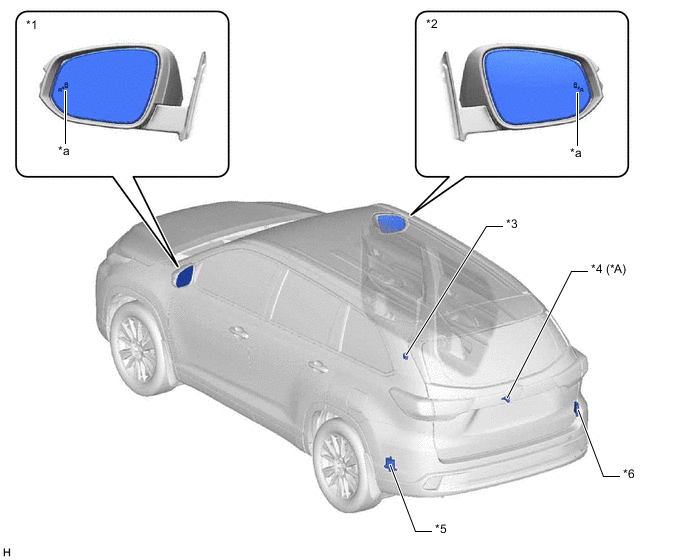

| *A | Для моделей с системой помощи при парковке | - | - |
| *1 | ЛЕВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ | *2 | ПРАВОЕ НАРУЖНОЕ ЗЕРКАЛО ЗАДНЕГО ВИДА В СБОРЕ |
| *3 | ЗУММЕР RCTA (ЗУММЕР СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН) | *4 | ТЕЛЕКАМЕРА В СБОРЕ |
| *5 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | *6 | ПРАВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН |
| *a | Контрольная лампа наружного зеркала заднего вида | - | - |

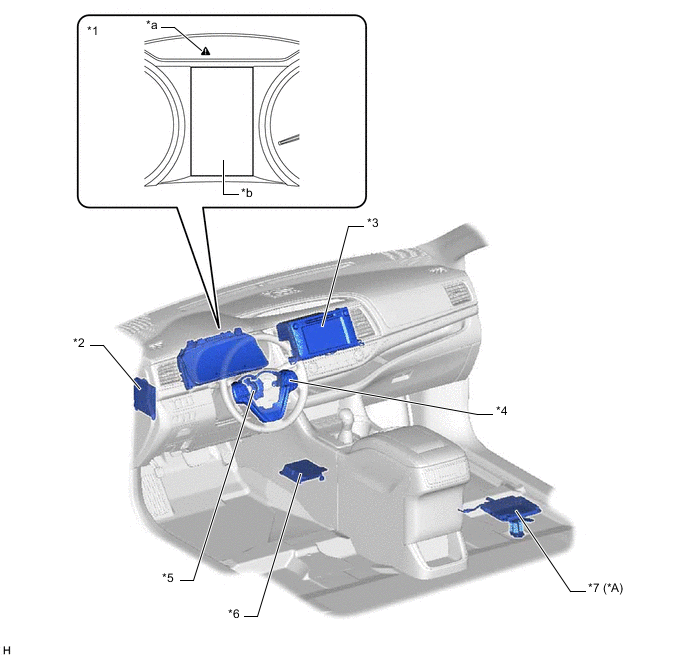

Figure 1. Для моделей с левосторонним рулевым управлением
| *A | Для моделей с системой панорамного обзора | - | - |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАДИОПРИЕМНИК С ДИСПЛЕЕМ В СБОРЕ | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *5 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ
|
*6 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
|
| *7 | ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ | - | - |
| *a | Главная контрольная лампа аварийного состояния | *b | Мультиинформационный дисплей |

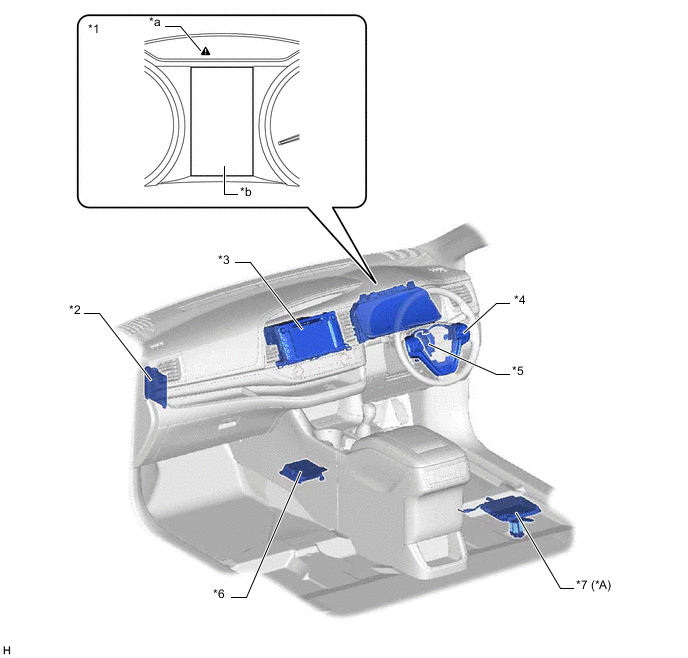

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | Для моделей с системой панорамного обзора | - | - |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *3 | РАДИОПРИЕМНИК СИСТЕМЫ НАВИГАЦИИ В СБОРЕ | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *5 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ
|
*6 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS
|
| *7 | ЭБУ СИСТЕМЫ ПОМОЩИ ПРИ ПАРКОВКЕ | - | - |
| *a | Главная контрольная лампа аварийного состояния | *b | Мультиинформационный дисплей |
