СИСТЕМА АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ


  1. КОНСТРУКЦИЯ


    1. TCM отделен от ECM и монтируется непосредственно на трансмиссии. В результате жгут проводов стал короче, что позволило снизить вес конструкции. Все датчики и электромагнитные клапаны, используемые для управления автоматической трансмиссией, подключены непосредственно к TCM через разъем, расположенный спереди автоматической трансмиссии.

    2. TCM обменивается данными с ECM по мультиплексной шине CAN. Таким образом, управление двигателем координируется с работой ECT.

    3. Сверху автоматической трансмиссии крепится этикетка, на которой отпечатаны компенсационные коды автоматической трансмиссии и и быстросчитываемый код (QR). Этикетка содержит закодированную информацию о характеристиках автоматической трансмиссии. В случае замены автоматической трансмиссии необходимо ввести компенсационные коды в TCM с использованием Global TechStream (GTS), чтобы TCM мог настроиться на характеристики автоматической трансмиссии. Это позволяет повысить эффективность управления переключением передач сразу же после замены автоматической трансмиссии. Более подробную информацию см. в Руководстве по ремонту.

    4. Код QR требует применения специальной системы диагностики и используется на заводе, где собираются автомобили.

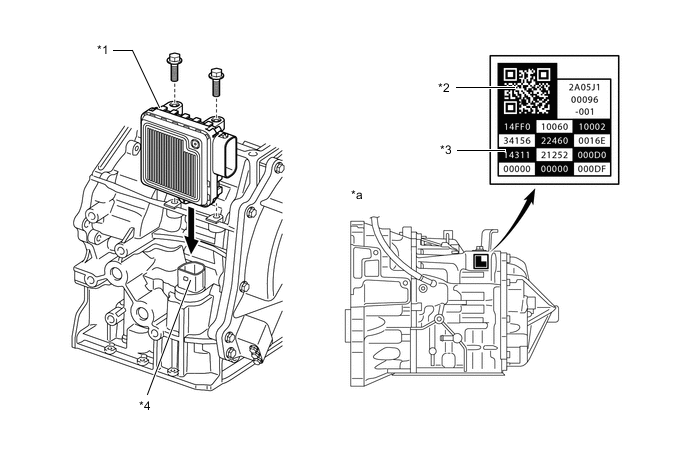

      A018GS3C01
      *1 TCM *2 Код QR
      *3 Величина компенсации автоматической трансмиссии *4 Разъем трансмиссии
      *a Вид автоматической трансмиссии спереди - -

      Tech Tips

      Что представляют собой быстросчитываемые коды (QR)?


      • Код QR представляет собой матричный шифр, состоящий из множества номинально квадратных ячеек, который позволяет быстро считывать большие массивы данных с любого направления.

      • Коды QR позволяют шифровать множество видов данных: числовые, буквенно-цифровые, японское иероглифическое письмо (кандзи), японскую слоговую азбуку (кана) и двоичные коды. В общей сложности может быть зашифровано 7089 знаков (цифр).

      • Коды QR (двумерные коды) шифруют информацию в вертикальном и горизонтальном направлениях, тогда как штриховые коды – только в одном направлении. Таким образом, коды QR (двумерные коды) заключают в себе значительно больший объем данных по сравнению со штриховыми кодами.
