ROAD SIGN ASSIST SYSTEM

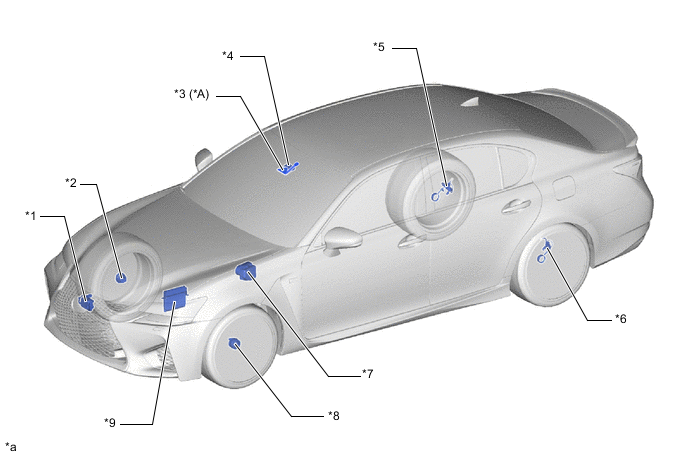

B002AURC01
*A Models with Camera Heater - -
*1 Millimeter Wave Radar Sensor Assembly *2 Front Speed Sensor RH
*3 Camera Heater (Forward Recognition Hood with Heater Sub-assembly) *4 Forward Recognition Camera (Camera Sensor)
*5 Rear Speed Sensor RH *6 Rear Speed Sensor LH
*7

Brake Actuator Assembly


  • Skid Control ECU

*8 Front Speed Sensor LH
*9 ECM - -
*a The illustrations shown are examples only. - -

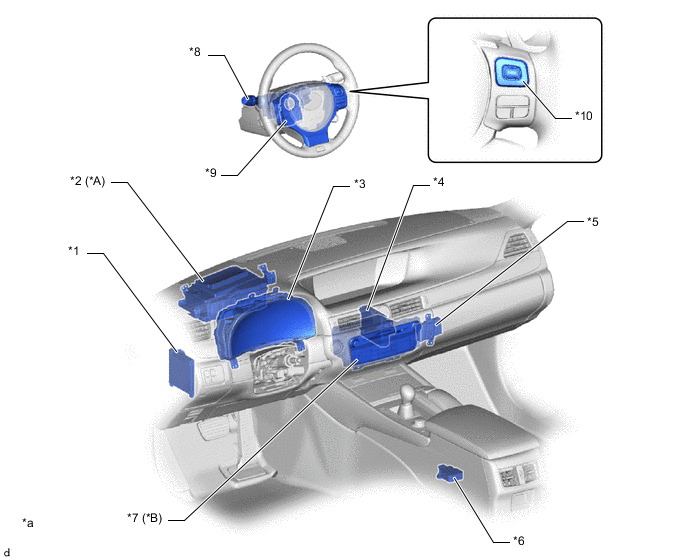

B002AUMC01
*A Models with Head-up Display *B Models with Navigation System
*1 Main Body ECU (Multiplex Network Body ECU) *2 Combination Meter Mirror Assembly
*3

Combination Meter Assembly


  • Master Warning Light

  • Multi-information Display

  • Buzzer

*4 Air Conditioning Amplifier Assembly
*5 Network Gateway ECU *6 Yawrate Sensor
*7 Radio Receiver Assembly *8 Headlight Dimmer Switch Assembly
*9

Spiral Cable with Sensor Sub-assembly


  • Steering Angle Sensor

*10 Steering Pad Switch Assembly
*a The illustrations shown are examples only. - -
