СИСТЕМА КОНДИЦИОНИРОВАНИЯ

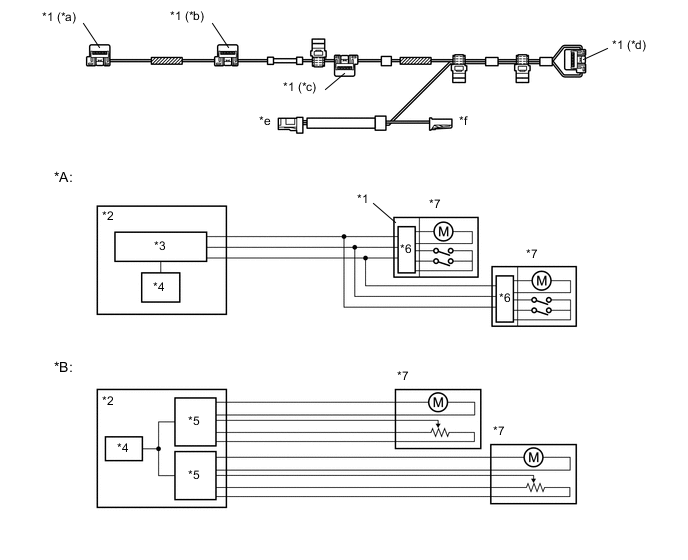

В моделях с автоматическим кондиционером в разъем шины встроена микросхема передачи данных/управления, которая обменивается данными с разъемами всех серводвигателей, приводит в действие серводвигатели и имеет функцию определения положения. Это позволяет объединять в шину жгуты проводов отдельных серводвигателей и обеспечивает более легкую конструкцию с меньшим количеством проводов.

*A	При наличии разъема шины	*B	Без разъема шины
*1	Разъем шины	*2	Блок управления системой кондиционирования в сборе
*3	ИС передачи данных	*4	Главный процессор
*5	ИС управления	*6	Микросхема связи/управления
*7	Серводвигатель	-	-
*a	К серводвигателю входной заслонки	*b	К серводвигателю заслонки режима воздухораспределения
*c	К серводвигателю смесительной заслонки (со стороны пассажира)	*d	К серводвигателю смесительной заслонки (со стороны водителя)
*e	К блоку управления системой кондиционирования	*f	К термистору кондиционера № 1
