СИСТЕМА КОНДИЦИОНИРОВАНИЯ


  1. КОНСТРУКЦИЯ


    1. Кондиционер включает в себя испаритель системы кондиционирования № 1 в сборе, блок радиатора отопителя в сборе, серводвигатели, термистор системы кондиционирования № 1, устройство быстрого подогрева в сборе и вентилятор в сборе.

    2. Кондиционер установлен по центру, а испаритель системы кондиционирования № 1 в сборе и блок радиатора отопителя в сборе располагаются вдоль автомобиля.

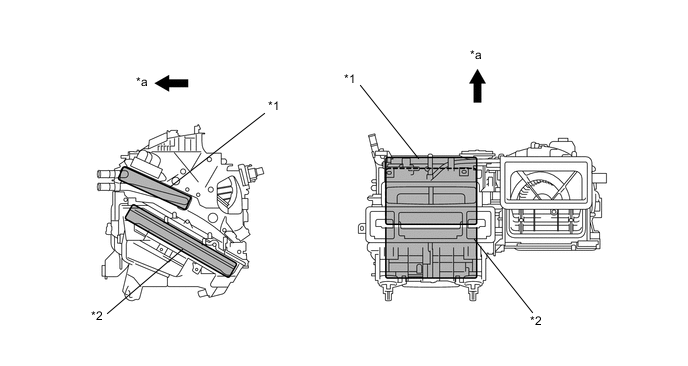

      A00YYFBC01
      *1 Блок радиатора отопителя в сборе *2 Испаритель системы кондиционирования № 1 в сборе
      *a Передняя сторона - -

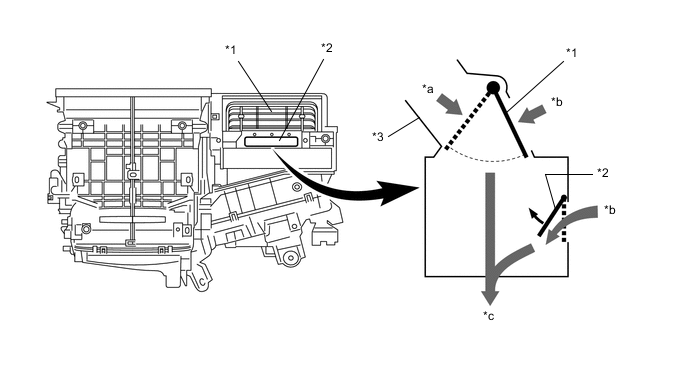

    3. Используется система частичной рециркуляции. Эта система содержит дополнительную входную заслонку во впускном воздуховоде со стороны салона. Таким образом, даже в режиме FRESH обеспечивается рециркуляция небольшого объема воздуха, что повышает эффективность обогрева. Когда переключатель вентилятора переводится в положение ON (ВКЛ), сила всасывания вентилятора открывает эту дополнительную входную заслонку.

      A00YYQKC01
      *1 Входная управляющая заслонка *2 Входная заслонка (дополнительная)
      *3 Впускной воздуховод - -
      *a Наружный воздух *b Рециркулируемый воздух
      *c К вентилятору - -
