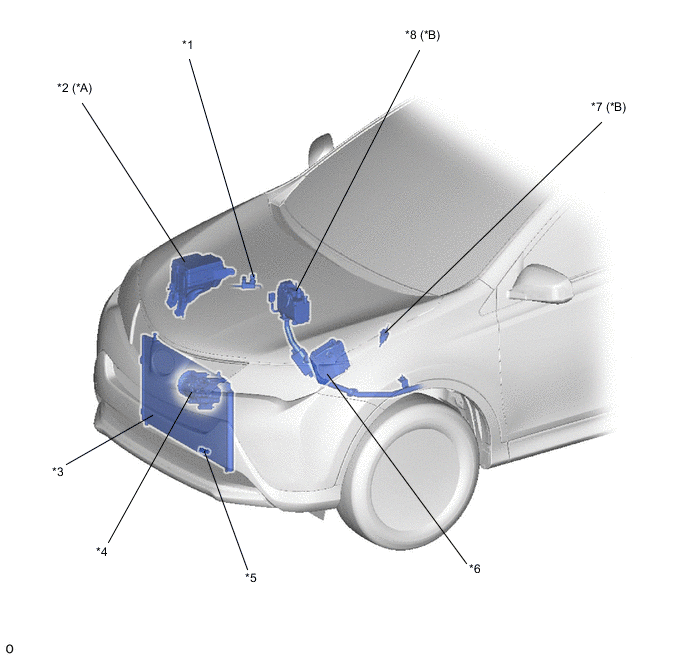

СИСТЕМА КОНДИЦИОНИРОВАНИЯ
| *A | Для моделей с подогревателем PTC | *B | Для моделей с системой дополнительного подогрева пламенного типа |
| *1 | Датчик давления системы кондиционирования | *2 | Блок реле
|
| *3 | Конденсатор системы кондиционирования в сборе | *4 | Компрессор со шкивом в сборе |
| *5 | Термистор системы кондиционирования (датчик темп. окружающего воздуха ) | *6 | ECM |
| *7 | Топливный насос | *8 | Система дополнительного подогрева пламенного типа (отопитель с обвязкой в сборе |

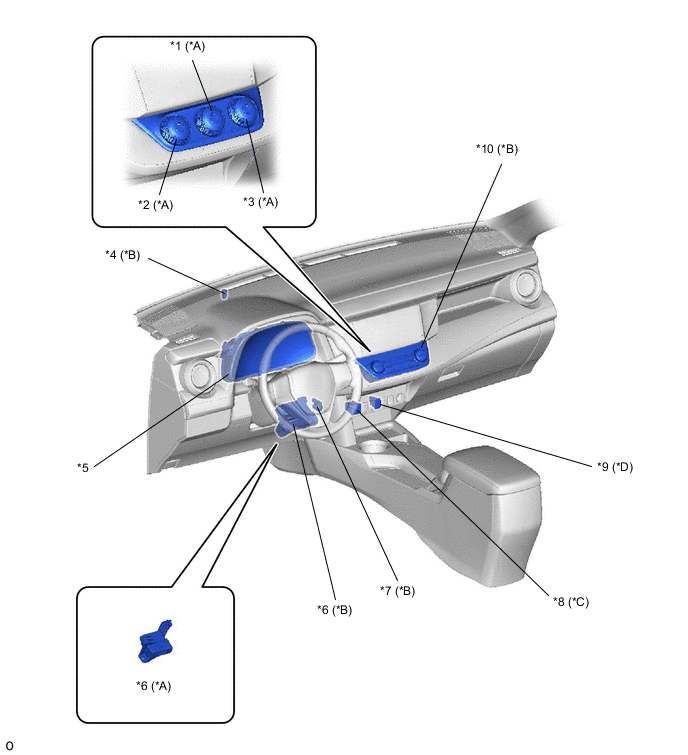

| *A | Для моделей с кондиционером с ручным управлением | *B | Для моделей с автоматическим кондиционером |
| *C | Для моделей с переключателем режима ECO | *D | Для моделей с системой дополнительного подогрева пламенного типа |
| *1 | Блок управления отопителем № 2 в сборе | *2 | Блок управления отопителем № 1 в сборе |
| *3 | Блок управления отопителем № 3 в сборе | *4 | Датчик солнечной радиации (датчик автоматического управления освещением) |
| *5 | Щиток приборов в сборе | *6 | Блок управления системой кондиционирования |
| *7 | Термистор системы кондиционирования (датчик темп. в салоне) | *8 | Выключатель режима ECO |
| *9 | Выключатель отопителя в сборе | *10 | Блок управления системой кондиционирования в сборе |
Figure 1. для моделей с автоматическим кондиционером

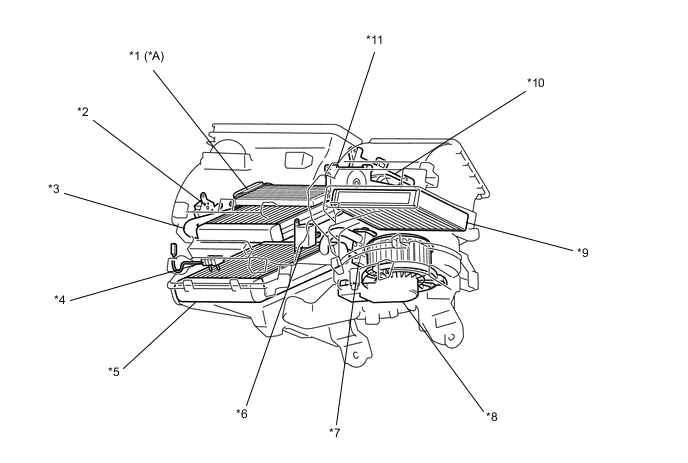

| *A | Для моделей с подогревателем РТС (устройством быстрого подогрева) | - | - |
| *1 | Подогреватель PTC (устройство быстрого подогрева в сборе) | *2 | Сервопривод заслонки радиатора системы кондиционирования № 1 в сборе |
| *3 | Блок радиатора отопителя в сборе | *4 | Термистор системы кондиционирования № 1 |
| *5 | Испаритель системы кондиционирования № 1 в сборе | *6 | Сервопривод заслонки радиатора системы кондиционирования № 2 в сборе |
| *7 | Клапан компенсации расширения системы кондиционирования | *8 | Электродвигатель вентилятора с вентилятором в сборе
|
| *9 | Воздушный фильтр | *10 | Сервопривод заслонки радиатора системы кондиционирования № 3 в сборе |
| *11 | Сервопривод заслонки №1 в сборе | - | - |
Figure 2. для моделей с кондиционером с ручным управлением

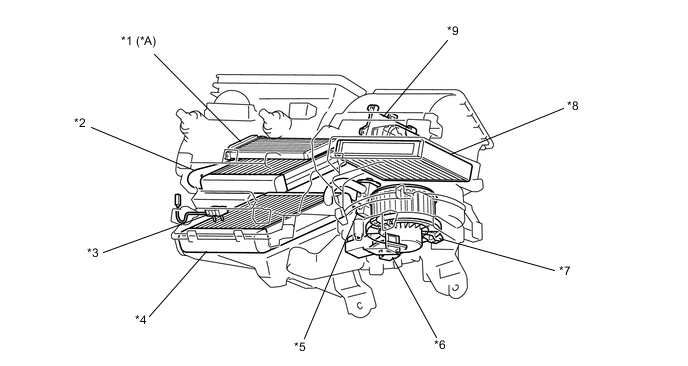

| *A | Для моделей с подогревателем РТС (устройством быстрого подогрева) | - | - |
| *1 | Подогреватель PTC (устройство быстрого подогрева в сборе) | *2 | Блок радиатора отопителя в сборе |
| *3 | Термистор системы кондиционирования № 1 | *4 | Испаритель системы кондиционирования № 1 в сборе |
| *5 | Клапан компенсации расширения системы кондиционирования | *6 | Воздуховод вентилятора |
| *7 | Электродвигатель вентилятора с вентилятором в сборе | *8 | Воздушный фильтр |
| *9 | Сервопривод заслонки №1 в сборе | - | - |
