СИСТЕМА ПОСАДКИ И ЗАПУСКА


  1. КОНСТРУКЦИЯ

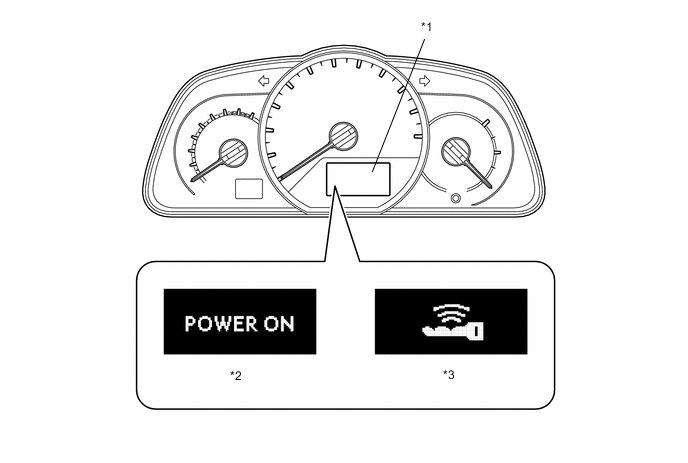

    1. Щиток приборов в сборе (для моделей с мультиинформационным дисплеем растрового типа)

      A00YYFLC01
      *1 Мультиинформационный дисплей *2 Индикация POWER ON (питание включено)
      *3 Entry Warning Display (дисплей предупреждений системы посадки) - -

      1. Определить состояние источника питания можно на мультиинформационном дисплее, а также по постоянно горящему или мигающему дисплею системы посадки на щитке приборов в сборе.

      2. Если ЭБУ сертификации обнаруживает ненормальное состояние системы посадки и запуска, для предупреждения водителя на мультиинформационном дисплее отображается предупреждающее сообщение.

        Состояние источника питания Мультиинформационный дисплей
        Педаль тормоза не нажата Педаль тормоза нажата, рычаг переключения передач находится в положении P или N
        Выкл Выкл Entry Warning Display (дисплей предупреждений системы посадки)
        On (вкл) (ACC), On (вкл) (IG) Индикация POWER ON (питание включено) Entry Warning Display (дисплей предупреждений системы посадки)
        Во время работы двигателя Выкл Выкл
        Рулевое управление не разблокировано STEERING LOCK ACTIVE (блокировка рулевого управления включена) STEERING LOCK ACTIVE (блокировка рулевого управления включена)
        Неисправность в системе посадки и запуска ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА ПРОВЕРЬТЕ СИСТЕМУ ПОСАДКИ И ЗАПУСКА

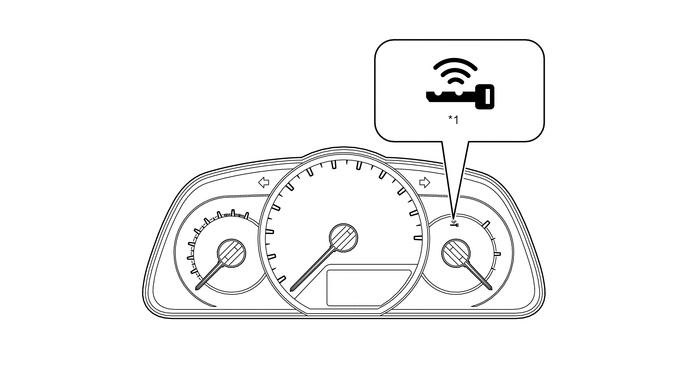

    2. Щиток приборов в сборе (для моделей с мультиинформационным дисплеем сегментного типа)

      A00YY4UC01
      *1 Контрольная лампа системы посадки - -

      1. Определить текущее состояние источника питания можно на мультиинформационном дисплее, а также по постоянно горящей, мигающей или по цвету контрольной лампы системы посадки на щитке приборов в сборе.

      2. Если ЭБУ сертификации обнаруживает ненормальное состояние системы посадки и запуска, для предупреждения водителя контрольной лампы системы посадки на щитке приборов в сборе горит желтым светом.

        Состояние источника питания Контрольная лампа системы посадки
        Педаль тормоза не нажата Педаль тормоза нажата, рычаг переключения передач находится в положении P или N
        Выкл Выкл ON (ВКЛ) (зеленый)
        ON (ВКЛ) (ACC), ON (ВКЛ) (IG) Быстро мигает (зеленый) ON (ВКЛ) (зеленый)
        Во время работы двигателя Выкл Выкл
        Рулевое управление не разблокировано Мигает (зеленый) в течение 15 секунд Мигает (зеленый) в течение 15 секунд
        Неисправность в системе посадки и запуска Мигает (желтым) в течение 15 с Мигает (желтым) в течение 15 с
