СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ TOYOTA


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Устройства выполняют следующие функции:

      Устройство Функция
      Ультразвуковой датчик № 1 Определяет расстояние между автомобилем и препятствием.
      Зуммер предупреждения о недопустимой дистанции № 1 Подает звуковой сигнал, информируя водителя о дистанции до препятствия.
      ЭБУ предупреждения о недопустимой дистанции в сборе

      • Оценивает приблизительное расстояние между автомобилем и препятствием по сигналам от ультразвуковых датчиков № 1. Передает сигналы в сигнальную лампу в сборе.

      • Включает зуммер предупреждения о недопустимой дистанции № 1.

      Сигнальная лампа в сборе


      • Контрольная лампа предупреждения о недопустимой дистанции

      • Переключатель системы ультразвуковой локации

      • Показывает положение препятствия и приблизительное расстояние между автомобилем и препятствием.

      • Предупреждает водителя о неисправности или обледенении ультразвукового датчика посредством индикации.

      • Этот выключатель позволяет разрешить/запретить работу сенсорной системы помощи при парковке Toyota.
      Щиток приборов в сборе Передает полученные сигналы скорости автомобиля в ЭБУ предупреждения о недопустимой дистанции в сборе.
      Датчик положения паркинга/нейтрали в сборе*1 Передает сигнал положения R рычага переключения передач в ЭБУ предупреждения о недопустимой дистанции.
      Выключатель света заднего хода в сборе*2 Передает сигнал включения/выключения выключателя света заднего хода в сборе в ЭБУ предупреждения о недопустимой дистанции в сборе.

      • *1: для моделей с автоматической или бесступенчатой трансмиссией

      • *2: для моделей с механической трансмиссией

  2. УСЛОВИЯ РАБОТЫ


    1. Условия работы каждого датчика различаются в зависимости от положения его установки, как показано в следующей таблице.

      Установочное положение Условия работы
      Задний угловой

      • Замок зажигания находится в положении ON (ВКЛ).

      • Выключатель системы ультразвуковой локации включен.

      • Рычаг переключения передач в положении R.
      Задний центральный

  3. УПРАВЛЕНИЕ В СИСТЕМЕ


    1. Зуммер предупреждения о недопустимой дистанции № 1


      1. Интервалы включения/выключения зуммера предупреждения о недопустимой дистанции № 1 различаются, как показано в следующей таблице, в зависимости от расстояния между препятствием и ультразвуковым датчиком:

        Ультразвуковой датчик Расстояние до препятствия [мм (дюймы)] Интервал выключения (мс) Интервал включения (мс)
        Центральный Угловой
        Уровень обнаружения 1-я Приблизительно 600 (23,6) - 1500 (59,0) - 650 +/- 65 150 +/- 15
        2-я Приблизительно 450 (17,7) - 600 (23,6) Приблизительно 400 (15,7) - 500 (19,7) 150 +/- 15 150 +/- 15
        3-я Приблизительно 350 (13,8) - 450 (17,7) Приблизительно 300 (11,8) – 400 (15,7) 75 +/- 7,5 75 +/- 7,5
        4-я Приблизительно 350 (13,8) или менее Приблизительно 300 (11,8) или менее 0 Постоянно

    2. Зона обнаружения

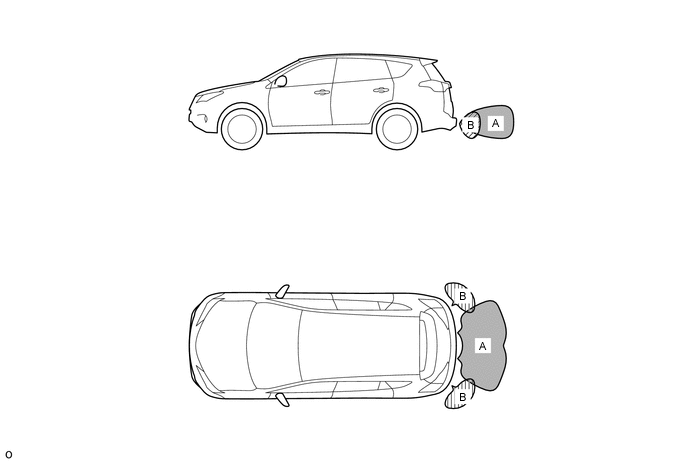

      1. На следующем рисунке показаны зоны обнаружения ультразвуковых датчиков № 1.

      2. Эти зоны обнаружения применимы в тех случаях, когда шест диаметром 60 мм (2,36 дюйма) располагается параллельно или перпендикулярно поверхности земли. Конкретные значения зависят от метода измерения и типа препятствия.

        A00YYCHE01
        Зона обнаружения ультразвукового датчика № 1
        Ультразвуковой датчик Расстояние до препятствия [мм (дюймы)]
        Центральный Угловой
        A B
        Уровень обнаружения 1-я Приблизительно 600 (23,6) - 1500 (59,0) -
        2nd Приблизительно 450 (17,7) - 600 (23,6) Приблизительно 400 (15,7) - 500 (19,7)
        3-я Приблизительно 350 (13,8) - 450 (17,7) Приблизительно 300 (11,8) – 400 (15,7)
        4-я Приблизительно 350 (13,8) или менее Приблизительно 300 (11,8) или менее

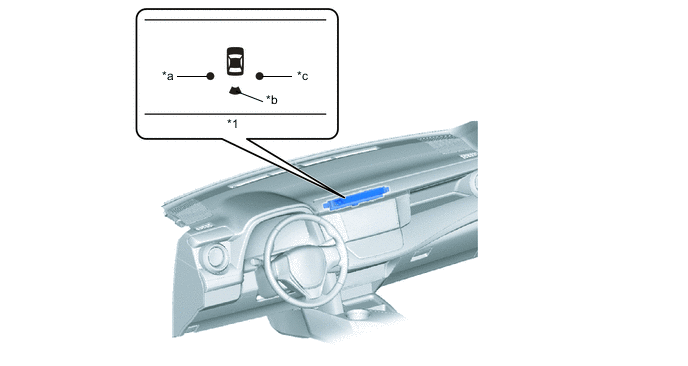

    3. Контрольная лампа предупреждения о недопустимой дистанции


      1. Для предупреждения водителя о том, что рядом есть препятствие, на панели приборов мигает индикатор предупреждения о недопустимой дистанции. Одновременно зуммер предупреждения о недопустимой дистанции № 1 подает звуковой сигнал.

        A00YY77C01
        *1 Контрольная лампа предупреждения о недопустимой дистанции - -
        *a Левый задний угловой *b Задний центральный
        *c Правый задний угловой - -

  4. ДИАГНОСТИКА


    1. При обнаружении неисправности системы в памяти ЭБУ предупреждения о недопустимой дистанции сохраняются диагностические коды неисправности (DTC). Более подробную информацию см. в Руководстве по ремонту.
