СИСТЕМА МОНИТОРА


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ

    Устройство Функция
    Задняя телекамера в сборе Передает видеосигнал, отображающий зону позади автомобиля, в радиоприемник с дисплеем в сборе.
    Радиоприемник с дисплеем

    • Получает сигналы от датчика положения паркинга/нейтрали в сборе и включает/выключает заднюю телекамеру в сборе.*1

    • Получает сигналы от выключателя света заднего хода и включает/выключает заднюю телекамеру в сборе.*2

    • Выводит на экран изображение, передаваемое задней телекамерой.
    Датчик положения паркинга/нейтрали в сборе*1 Посылает сигнал положения R рычага переключения передач на радиоприемник с дисплеем.
    Выключатель света заднего хода в сборе*2 Передает сигнал включения/выключения выключателя фонаря заднего хода на радиоприемник с дисплеем в сборе.

    • *1: для моделей с автоматической или бесступенчатой трансмиссией

    • *2: для моделей с механической трансмиссией

  2. УСЛОВИЯ РАБОТЫ


    1. Условия работы


      1. Зажигание включено.

      2. Рычаг переключения передач в положении "R".

      3. Дверь багажного отделения закрыта.

  3. ФУНКЦИИ

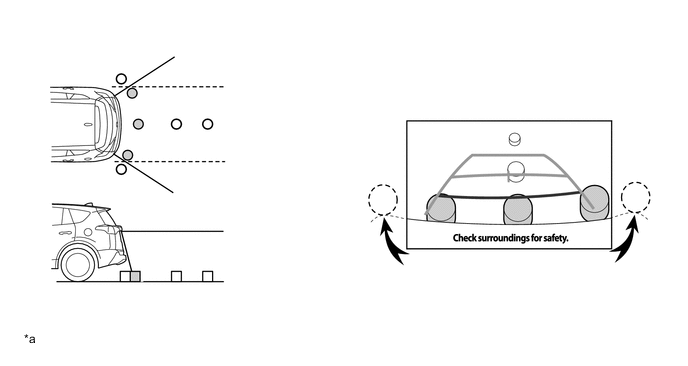

    1. Зона, отображаемая на экране


      1. На дисплее справа отображаются объекты, которые находятся справа от автомобиля, а слева отображаются объекты, которые находятся слева от автомобиля.

      2. Задняя телекамера имеет широкоугольный объектив. Расстояния до объектов, воспринимаемые с помощью экрана, отличаются от фактических расстояний.

        A01QF1LC01
        *a Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля. - -

        Tech Tips


        • Зона, отображаемая на экране, может изменяться в зависимости от состояния автомобиля и дорожных условий.

        • Зона обзора задней телекамеры ограничена. На изображении с задней телекамеры не будут видны объекты, расположенные рядом с краями бампера и под бампером.

  4. ДИАГНОСТИКА


    1. Система монитора заднего вида обладает функцией самодиагностики, позволяющей работать с меню диагностики. Более подробную информацию см. в Руководстве по ремонту.
