СИСТЕМА ОСВЕЩЕНИЯ


  1. ОПИСАНИЕ


    1. Наружное освещение


      1. Наружное освещение включает следующие устройства:

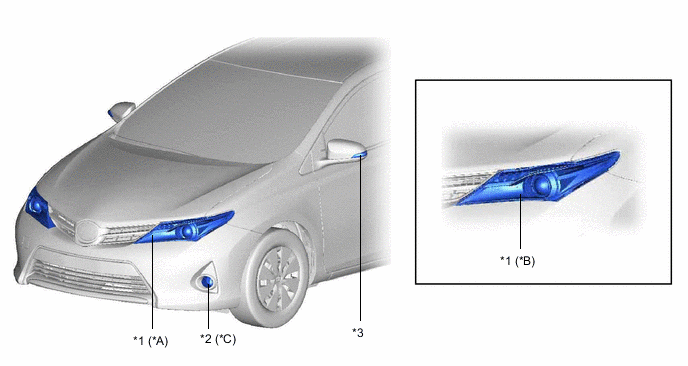

        Figure 1. Переднее освещение

        A00XRONC01
        *A Для моделей с галогенными фарами *B Для моделей с газоразрядными фарами
        *C Для моделей с передними противотуманными фарами - -
        *1 Фара в сборе *2 Противотуманная фара в сборе
        *3 Повторитель указателя поворота - -

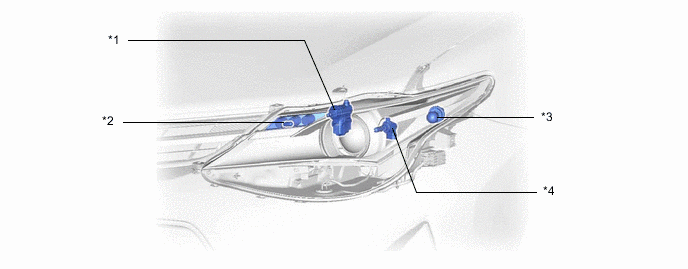

        Figure 2. Галогенная фара

        A00XR93C03
        *1 Электродвигатель управления уровнем фар *2 Габаритный фонарь / подфарник, включаемый при движении в светлое время суток
        *3 Передний указатель поворота *4 Ближний/дальний свет фар

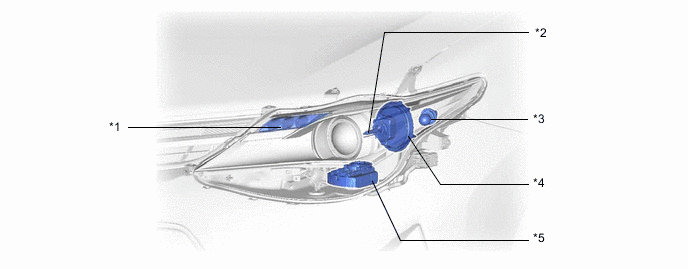

        Figure 3. Газоразрядные фары

        A00XRT4C04
        *1 Габаритный фонарь / подфарник, включаемый при движении в светлое время суток *2 Ближний/дальний свет фар
        *3 Передний указатель поворота *4 ЭБУ управления освещением
        *5 Электродвигатель устройства поворота фар - -

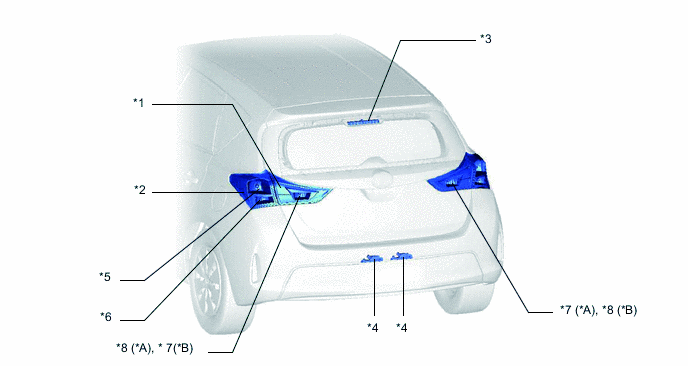

        Figure 4. Задние фонари

        A00XRGVC03
        *A для моделей с левосторонним рулевым управлением *B для моделей с правосторонним рулевым управлением
        *1 Задний фонарь в сборе *2 Задний блок фонарей в сборе
        *3 Верхний стоп-сигнал (центральный стоп-сигнал в сборе) *4 Корпус лампы освещения номерного знака
        *5 Задний фонарь / стоп-сигнал *6 Указатель поворота
        *7 Лампы заднего хода *8 Задний противотуманный фонарь

    2. Система подфарников, включаемых при движении в светлое время суток


      1. Система подфарников, включаемых при движении в светлое время суток, обеспечивает автоматическое включение подфарников, включаемых при движении в светлое время суток, в дневное время, чтобы автомобиль был четко виден водителям других автомобилей.

    3. Система газоразрядных фар (HID)


      1. В системе газоразрядных фар в качестве источника ближнего света используются металлогалоненные лампы. Газоразрядные лампы превосходят галогенные по эксплуатационным характеристикам.

    4. Интеллектуальная система адаптивного переднего освещения (AFS)


      1. Интеллектуальная система AFS обеспечивает широкую зону освещения ближнего света фар, а также отличную видимость на повороте за счет перемещения лучей фар ближнего света.

      2. Интеллектуальная система AFS осуществляет управление в двух режимах – на средней/высокой скорости и на низкой скорости. При управлении на средней/высокой скорости система рассчитывает требуемый угол поворота светового луча по углу поворота рулевого колеса и скорости автомобиля и изменяет угол поворота фар ближнего света по отдельности. При управлении на низкой скорости система рассчитывает требуемый угол поворота светового луча по углу поворота рулевого колеса и изменяет угол поворота фары ближнего света на стороне, в которую поворачивает автомобиль.

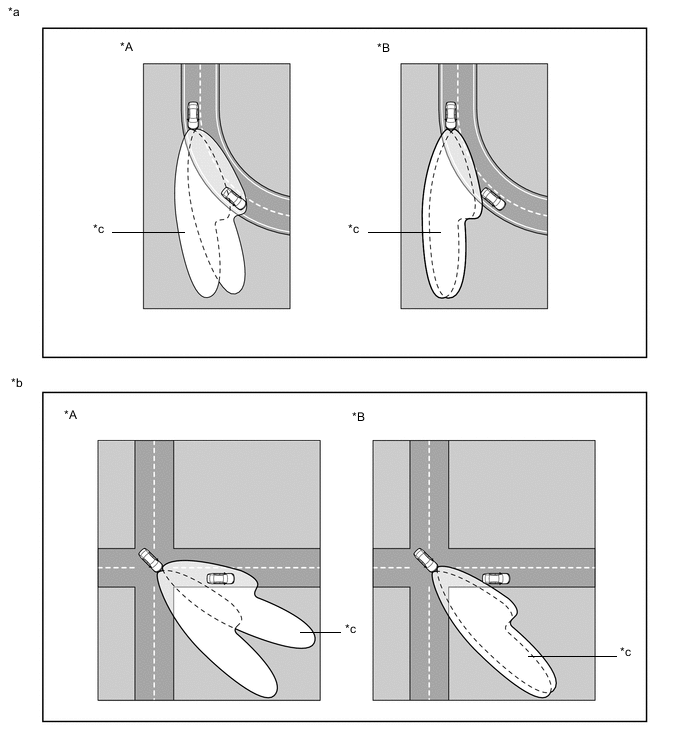

        A00XRJBC01
        *A Модели с интеллектуальной системой AFS *B Модели без интеллектуальной системы AFS
        *a Управление на средней/высокой скорости *b Управление на низкой скорости
        *c Зона освещения - -

    5. Автоматическая система управления уровнем фар (для моделей со газоразрядными фарами)


      1. Когда фары включены, автоматическая система управления уровнем фар управляет электродвигателями системы управления уровнем фар в соответствии с условиями движения автомобиля.

    6. Система ручного управления уровнем фар (для моделей с галогенными фарами)


      1. Когда положение автомобиля изменяется в связи с изменением количества (веса) пассажиров и объема багажа, данная система дает возможность вручную установить требуемый уровень ближнего света фар (возможны 11 уровней). Уровень ближнего света фар регулируется с помощью переключателя управления уровнем фар.

    7. Система автоматического включения дальнего света


      1. Система автоматического включения дальнего света обнаруживает источники света впереди автомобиля и автоматически включает дальний или ближний свет фар для облегчения вождения в темное время суток.

    8. Система автоматического управления освещением


      1. Когда переключатель света фар установлен в положение AUTO, датчик управления освещением определяет уровень окружающей освещенности и автоматически включает и выключает фары, задние фонари, габаритные фонари и лампы освещения номерного знака.

      2. Данной системой управляет главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи).

    9. Система автоматического выключения освещения


      1. Система автоматического выключения освещения применяется, чтобы водитель не оставил автомобиль со включенными фарами, противотуманными фарами, габаритными фонарями, задними фонарями или лампами освещения номерного знака.


        • *: для моделей с передними противотуманными фарами

    10. Сигнал экстренного торможения


      1. При экстренном торможении аварийные лампы автоматически включаются в мигающем режиме, чтобы предупредить водителей движущихся сзади автомобилей и снизить вероятность наезда сзади.

    11. Сигнал смены полосы движения


      1. При частичном перемещении переключателя указателей поворота (переключателя ближнего/дальнего света фар) вверх или вниз лампы указателей поворота вспыхивают 3 раза.

    12. Система сопроводительного освещения


      1. Система сопроводительного освещения включает фары (ближний свет фар), габаритные фонари и задние фонари после парковки автомобиля, чтобы обеспечить видимость в темное время суток.

  2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

    Устройства Тип Мощность
    Фара в сборе Галогенная фара Фары ближнего/дальнего света Галогенная лампа (HIR2) 55
    Габаритные фонари / подфарники, включаемые при движении в светлое время суток Светодиод x 3 1/5
    Передние указатели поворота Лампа (PY21W) 21
    Газоразрядные фары Фары ближнего/дальнего света Газоразрядная лампа (D4S) 35
    Габаритные фонари / подфарники, включаемые при движении в светлое время суток Светодиод x 3 1/5
    Передние указатели поворота Лампа (PY21W) 21
    Повторитель указателя поворота в сборе (левый, правый) Лампа (W5W) 5
    Противотуманная фара в сборе*1 Галогенная лампа (H16) 19
    Задний фонарь в сборе Фонари заднего хода Лампа (W16W) 16
    Задний противотуманный фонарь Лампа (W21W) 21
    Задний блок фонарей в сборе Задние фонари / стоп-сигналы Лампа (P21) 5/21
    Указатели поворота Лампа (W21W) 16
    Верхний стоп-сигнал (центральный стоп-сигнал в сборе) Светодиод x 6 2.0*2/1.4*3
    Лампы освещения номерного знака Лампа (W5W) 5

    *1: для моделей с передними противотуманными фарами

    *2: для моделей с тонированным стеклом двери багажного отделения

    *3: для моделей с зеленым стеклом двери багажного отделения

  3. ОСНОВНЫЕ ОСОБЕННОСТИ


    1. Система газоразрядных фар (HID)


      1. Свет, излучаемый газоразрядной лампой, близок по цвету к солнечному свету. Лампа освещает более широкую и протяженную область впереди автомобиля, что повышает зону видимости для водителя.

      2. Пониженное потребление энергии по сравнению с галогенными фарами.

      3. Функция двойного действия увеличивает верхнюю зону освещения газоразрядной лампы при включении дальнего света фар.

  4. МЕРЫ ПРЕДОСТОРОЖНОСТИ


    1. Система газоразрядных фар (HID)


      1. Когда газоразрядные фары включаются, на патроны ламп кратковременно подается высокое напряжение (приблизительно 30000 В). Никогда не подключайте диагностический прибор к патрону высокого напряжения газоразрядной лампы для измерения, так как это может привести к серьезной травме вследствие действия высокого напряжения.

      2. Для предотвращения поражения электрическим током при проверке системы газоразрядных фар удостоверьтесь, что нет дождя, переключатель света фар выключен, вывод аккумуляторной батареи отсоединен, и разъем ЭБУ управления освещением также отсоединен.

      3. Никогда не приводите систему в действие, если лампы не установлены, и прежде чем включать газоразрядные фары, обязательно убедитесь в том, что сборка фар завершена.

      4. Не включайте газоразрядные лампы от какого-либо источника питания, отличного от источника питания автомобиля.

      5. Если газоразрядная фара имеет дефекты, или подвергалась ударам, замените лампу новой.

      6. Включенная газоразрядная лампа сильно нагревается. Поэтому срок службы лампы может сократиться вследствие попадания жира на стеклянную часть лампы. Не прикасайтесь голыми руками к стеклянной части лампы.

    2. Сообщения индикации замка зажигания


      1. Тип замка зажигания, используемый в данной модели, определяется техническими характеристиками автомобиля. Используемые в данном разделе сообщения индикации приведены в таблице.

        Сообщение

        Замок зажигания

        (положение)

        Выключатель зажигания

        (состояние)
        Зажигание выключено LOCK (ЗАБЛОКИР) Off (Выкл) — LOCK (ЗАБЛОКИР)
        Замок зажигания в положении ACC ACC Вкл (ACC)
        Зажигание включено ON (ВКЛ) Вкл (IG)
        Пуск двигателя START (ЗАПУСК) On (Вкл) (Start (Запуск))
