СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ


  1. ФУНКЦИИ


    1. Система управления электрическими стеклоподъемниками выполняет следующие функции:

      Функция Описание
      Подъем и опускание с помощью электропривода (для всех дверей*1/для передних дверей*2) Эта функция обеспечивает открывание или закрывание окна, когда главный выключатель электрических стеклоподъемников или переключатель электрического стеклоподъемника наполовину вытянут или наполовину нажат. Стекло движется до тех пор, пока удерживается переключатель.
      Функция автоматического подъема и опускания (для всех дверей*3/для двери водителя*4) Функция автоматического подъема и опускания позволяет полностью открывать и закрывать окна одним нажатием главного выключателя электрических стеклоподъемников или переключателя электрического стеклоподъемника.
      Функция травмобезопасности (для всех дверей/для двери водителя) Функция травмобезопасности автоматически останавливает электрический стеклоподъемник и начинает перемещать стекло вниз, если при автоматическом или ручном подъеме с помощью электропривода в окне оказывается зажат посторонний предмет.
      Функция дистанционного управления (для всех дверей*1/для передних дверей*2) Главный выключатель электрических стеклоподъемников позволяет поднимать и опускать стекла всех окон.
      Блокировка стеклоподъемников

      • Если нажат выключатель блокировки стеклоподъемников, электрические стеклоподъемники двери переднего пассажира и задних дверей*1 блокируются.

      • Подсветка переключателей всех электрических стеклоподъемников, кроме стеклоподъемника двери водителя, гаснет, информируя пассажиров о невозможности управления стеклоподъемниками.
      Управление при выключении зажигания

      • Данная функция позволяет приводить в действие электрические стеклоподъемники в течение примерно 43 с после выключения зажигания при условии, что ни одна из передних дверей не открывалась.

      • Если выключатель блокировки стеклоподъемников выключен, стеклоподъемниками можно управлять с помощью переключателей электрических стеклоподъемников. Если выключатель блокировки стеклоподъемников включен, управлять ими можно только с помощью главного выключателя электрических стеклоподъемников (возможно дистанционное управление).*3

      *1: для моделей с системой управления задними электрическими стеклоподъемниками

      *2: для моделей без системы управления задними электрическими стеклоподъемниками

      *3: для моделей с функцией травмобезопасности на 4 окнах

      *4: для моделей с функцией травмобезопасности (для двери водителя)

      Tech Tips

      ЭБУ, встроенный в электродвигатель стеклоподъемника каждой двери, сохраняет начальное положение стекла. Начальное положение не удаляется даже при отсоединении выводов аккумуляторной батареи, предохранителей и электродвигателя стеклоподъемника. Однако после снятия или переустановки деталей окна, замены переключателя электрического стеклоподъемника в сборе или электродвигателя стеклоподъемника необходимо удалить сохраненные данные начального положения и/или выполнить инициализацию. Более подробную информацию см. в руководстве по ремонту.

    2. Функция травмобезопасности


      1. Функция травмобезопасности автоматически останавливает электрический стеклоподъемник и начинает перемещать стекло вниз, если при автоматическом или ручном подъеме с помощью электропривода в окне оказывается зажат посторонний предмет.

      2. Работа функции травмобезопасности рассмотрена ниже.

        Расстояние до полностью закрытого положения окна двери Операция
        200 мм (7,87 дюйма) или более Опускание на 125 мм (4,93 дюйма), либо в течение 2,5 с
        200 мм (7,87 дюйма) или менее Опускание дверного стекла, пока не будет достигнуто расстояние 200 мм (7,87 дюйма), либо в течение 5 с.

      3. Работу функции травмобезопасности электрического стеклоподъемника обеспечивают магнит и 2 датчика Холла в электродвигателе стеклоподъемника.

        A00XRU7C02

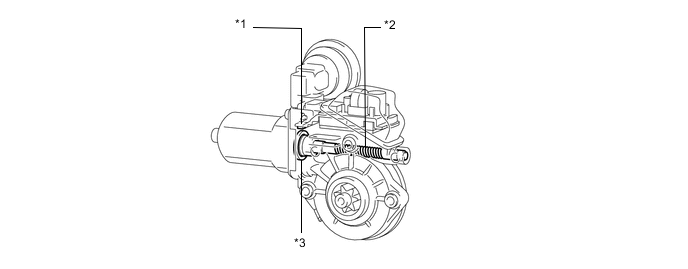

        *1 Датчик Холла *2 Червячное колесо
        *3 Магнит - -

      4. Датчик Холла преобразует изменения магнитного потока, возникающие при вращении магнита, в импульсные сигналы и передает последние в ЭБУ, встроенный в электродвигатель стеклоподъемника в сборе.

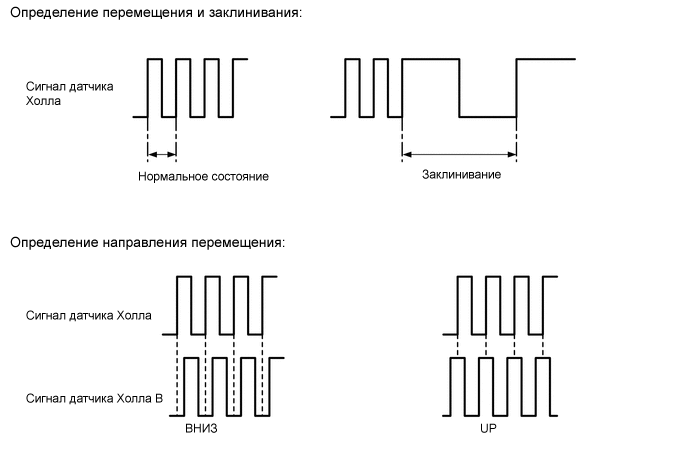

      5. В целях управления функцией травмобезопасности ЭБУ определяет величину перемещения и заклинивание дверного стекла по импульсному сигналу A датчика Холла, а направление движения дверного стекла – по разности фаз импульсных сигналов A и B.

        A00XR67E18

  2. Функция работы в аварийном режиме


    1. При неисправности датчика Холла в электродвигателе стеклоподъемника работа некоторых функций электрического стеклоподъемника запрещается в связи с переходом в аварийный режим.


      1. Каждый электрический стеклоподъемник работает, когда соответствующий переключатель электрического стеклоподъемника удерживается в полностью нажатом или полностью вытянутом положении.

  3. ДИАГНОСТИКА


    1. Когда ЭБУ электрических стеклоподъемников обнаруживает неисправность в системе управления электрическими стеклоподъемниками, он сохраняет в памяти диагностический код неисправности (DTC).


      1. Коды DTC можно считать с помощью Global TechStream (GTS). Более подробную информацию см. в руководстве по ремонту.
