СИСТЕМА УПРАВЛЕНИЯ ЭЛЕКТРИЧЕСКИМИ СТЕКЛОПОДЪЕМНИКАМИ

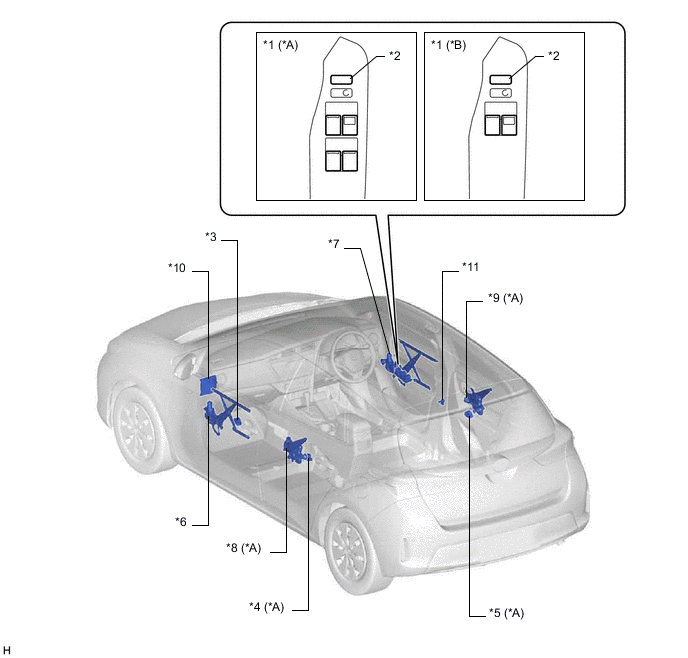

Figure 1. для моделей с левосторонним рулевым управлением
| *A | Для моделей с системой управления электрическими стеклоподъемниками задних дверей | *B | Для моделей без системы управления электрическими стеклоподъемниками задних дверей |
| *1 | Главный выключатель электрических стеклоподъемников | *2 | Переключатель блокировки стеклоподъемников |
| *3 | Переключатель электрического стеклоподъемника в сборе (со стороны переднего пассажира) | *4 | Переключатель заднего электрического стеклоподъемника в сборе (левой двери) |
| *5 | Переключатель заднего электрического стеклоподъемника в сборе (правой двери) | *6 | Стеклоподъемник левой передней двери в сборе - Электродвигатель стеклоподъемника левой двери в сборе |
| *7 | Стеклоподъемник правой передней двери в сборе - Электродвигатель стеклоподъемника правой двери в сборе |
*8 | Стеклоподъемник левой задней двери в сборе - Электродвигатель стеклоподъемника левой двери в сборе |
| *9 | Стеклоподъемник правой задней двери в сборе - Электродвигатель стеклоподъемника правой двери в сборе |
*10 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *11 | Выключатель освещения дверного проема и порога передней двери в сборе (со стороны водителя) | - | - |

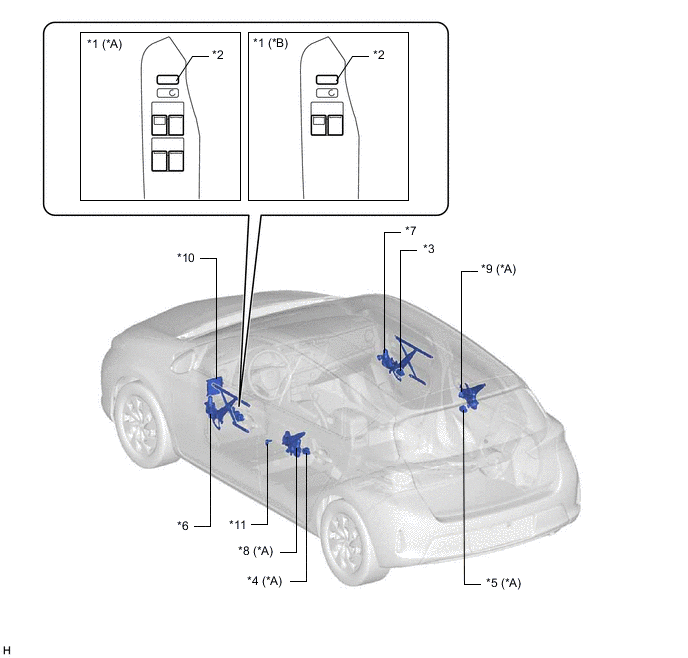

Figure 2. для моделей с правосторонним рулевым управлением
| *A | Для моделей с системой управления электрическими стеклоподъемниками задних дверей | *B | Для моделей без системы управления электрическими стеклоподъемниками задних дверей |
| *1 | Главный выключатель электрических стеклоподъемников | *2 | Переключатель блокировки стеклоподъемников |
| *3 | Переключатель электрического стеклоподъемника в сборе (со стороны переднего пассажира) | *4 | Переключатель заднего электрического стеклоподъемника в сборе (левой двери) |
| *5 | Переключатель заднего электрического стеклоподъемника в сборе (правой двери) | *6 | Стеклоподъемник левой передней двери в сборе - Электродвигатель стеклоподъемника левой двери в сборе |
| *7 | Стеклоподъемник правой передней двери в сборе - Электродвигатель стеклоподъемника правой двери в сборе |
*8 | Стеклоподъемник левой задней двери в сборе - Электродвигатель стеклоподъемника левой двери в сборе |
| *9 | Стеклоподъемник правой задней двери в сборе - Электродвигатель стеклоподъемника правой двери в сборе |
*10 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *11 | Выключатель освещения дверного проема и порога передней двери в сборе (со стороны водителя) | - | - |
