СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ


  1. КОНСТРУКЦИЯ


    1. Для снижения массы и улучшения коррозионной стойкости выпускной коллектор изготавливается из нержавеющей стали.

    2. В теплоизоляции предусмотрены охладительные отверстия, остужающие поверхность выпускного коллектора и продлевающие срок его службы.

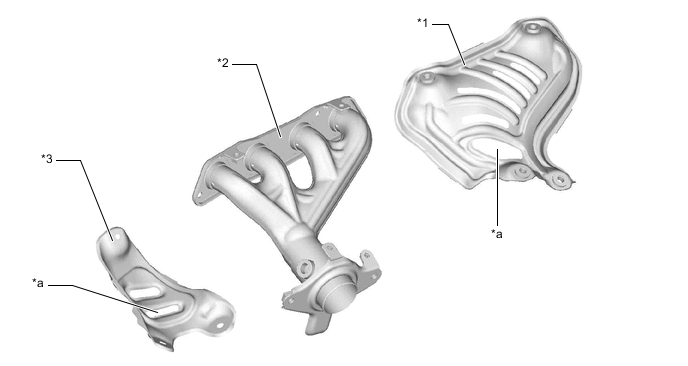

      A0121EFC01
      *1 Теплозащитный экран выпускного коллектора № 1 *2 Выпускной коллектор
      *3 Теплозащитный экран выпускного коллектора № 2 - -
      *a Охладительное отверстие - -
