БЛОК ДВИГАТЕЛЯ


  1. КОНСТРУКЦИЯ


    1. В клапанном механизме со стороны впуска используется механизм VALVEMATIC. Механизмы VALVEMATIC приводятся в действие контроллером бесступенчатого подъема клапанов в сборе.

    2. Кулачок на распредвале нажимает на роликовый рычаг и качающийся кулачок, который вращается таким же образом, как роликовый рычаг. Затем качающийся кулачок нажимает на рычаг привода клапана № 1, открывая впускной клапан.

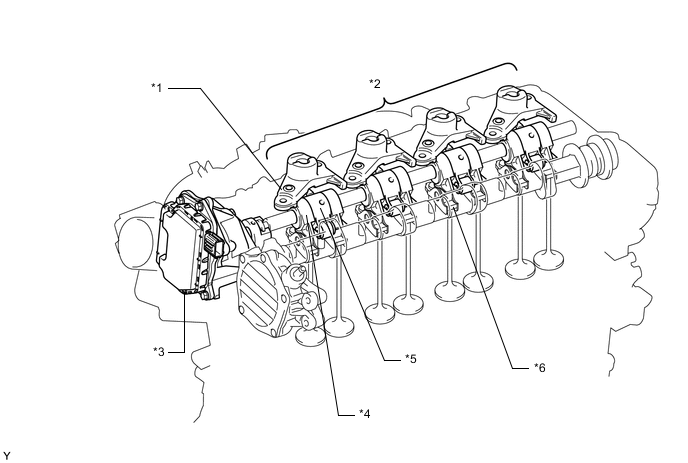

      A00XRC9C01
      *1 Демпфер мертвого хода рычага привода клапана в сборе *2 Механизм VALVEMATIC
      *3 Контроллер бесступенчатого подъема клапанов в сборе *4 Качающийся кулачок
      *5 Роликовый рычаг *6 Рычаг привода клапана № 1

    3. Приводной вал передает линейное перемещение контроллера бесступенчатого подъема клапанов на ползун, который находится внутри роликового рычага и качающегося кулачка. Так как роликовый рычаг удерживается на месте демпфером мертвого хода рычага привода клапана, спиральные шлицы ползуна и спиральные шлицы внутри роликового рычага вызывают вращение ползуна. В результате ползун вращает качающийся кулачок. Поворот качающегося кулачка непрерывно изменяется в целях бесступенчатого регулирования высоты подъема и рабочего угла впускного клапана.

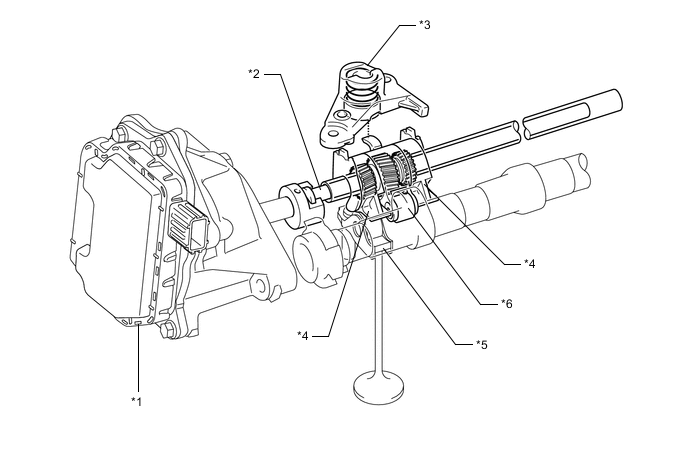

      A00XR5BC01
      *1 Контроллер бесступенчатого подъема клапанов в сборе *2 Приводной вал
      *3 Демпфер мертвого хода рычага привода клапана в сборе *4 Качающийся кулачок
      *5 Рычаг привода клапана № 1 *6 Роликовый рычаг

    4. Контроллер бесступенчатого подъема клапанов нажимает на приводной вал, и качающийся кулачок поворачивается против часовой стрелки, если смотреть со стороны контроллера бесступенчатого подъема клапанов. Как следствие, снижается давление, действующее на рычаг привода клапана № 1 в сборе, и благодаря этому уменьшается высота подъема клапана.

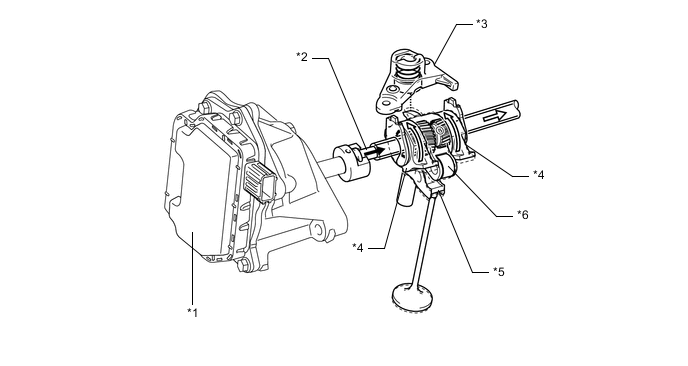

      A00XRJKC01
      *1 Контроллер бесступенчатого подъема клапанов в сборе *2 Приводной вал
      *3 Демпфер мертвого хода рычага привода клапана в сборе *4 Качающийся кулачок
      *5 Рычаг привода клапана № 1 *6 Роликовый рычаг

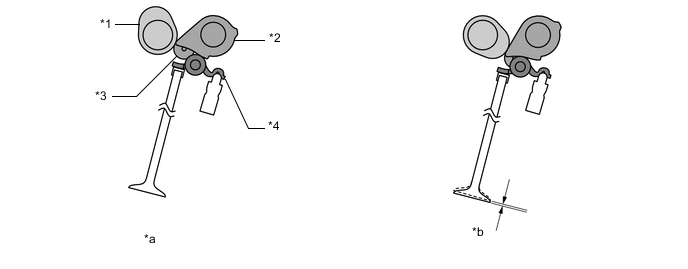

      A00XRLGC01
      *1 Кулачок *2 Качающийся кулачок
      *3 Роликовый рычаг *4 Рычаг привода клапана № 1
      *a Начальное положение *b Минимальная высота подъема клапана

    5. Контроллер бесступенчатого подъема клапанов притягивает приводной вал, и качающийся кулачок поворачивается по часовой стрелке, если смотреть со стороны контроллера бесступенчатого подъема клапанов. В результате давление на рычаг привода клапана № 1 возрастает, и высота подъема клапана также увеличивается.

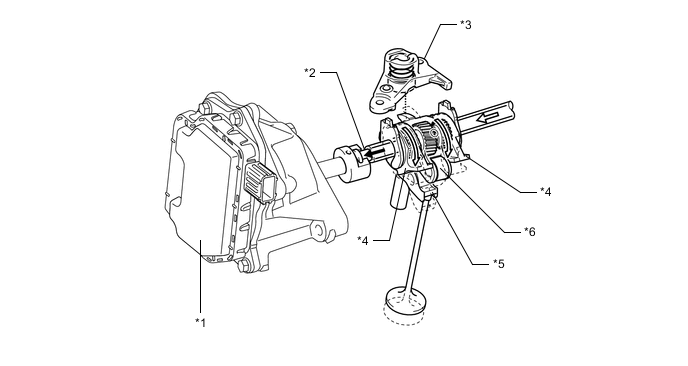

      A00XRN7C01
      *1 Контроллер бесступенчатого подъема клапанов в сборе *2 Приводной вал
      *3 Демпфер мертвого хода рычага привода клапана в сборе *4 Качающийся кулачок
      *5 Рычаг привода клапана № 1 *6 Роликовый рычаг

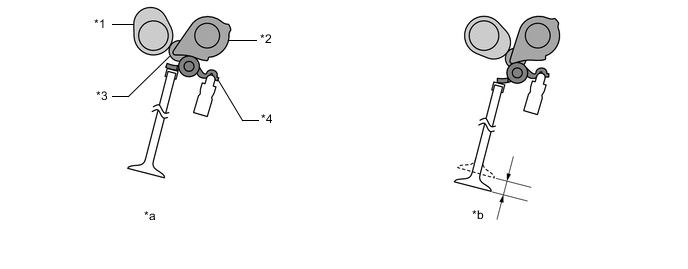

      A00XRSDC01
      *1 Кулачок *2 Качающийся кулачок
      *3 Роликовый рычаг *4 Рычаг привода клапана № 1
      *a Начальное положение *b Максимальная высота подъема клапана
