БЛОК ДВИГАТЕЛЯ


  1. КОНСТРУКЦИЯ


    1. Чтобы обеспечить подачу моторного масла в двойную систему VVT-i, в распредвалах предусмотрены каналы для масла.

    2. Для изменения моментов открывания и закрывания впускных и выпускных клапанов в передней части каждого распредвала устанавливается контроллер VVT-i (зубчатое колесо распредвала или зубчатое колесо распредвала выпускных клапанов).

    3. В задней части распредвала впускных клапанов и распредвала выпускных клапанов (распредвала № 2) имеется задающий ротор для датчика положения распредвала (датчика положения коленчатого вала № 1).

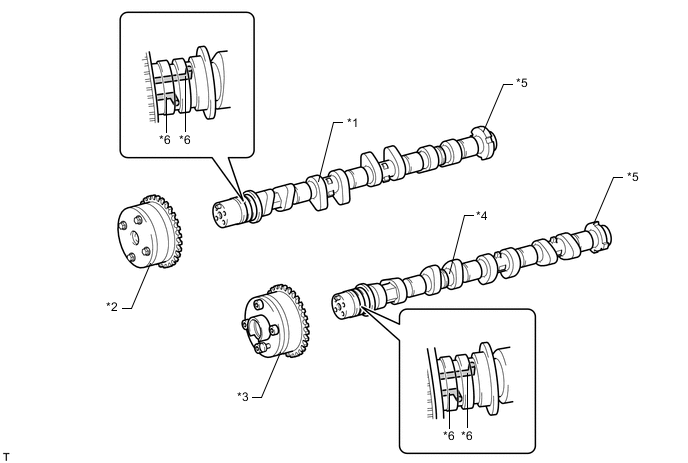

      A00XRPPC02
      *1 Распредвал впускных клапанов (распредвал) *2 Контроллер VVT-i впускных клапанов (зубчатое колесо распредвала в сборе)
      *3 Контроллер VVT-i выпускных клапанов (зубчатое колесо распредвала выпускных клапанов в сборе) *4 Распредвал выпускных клапанов (распредвал № 2)
      *5 Задающий ротор *6 Канал для масла
