СИСТЕМА ОСВЕЩЕНИЯ

Наружное освещение

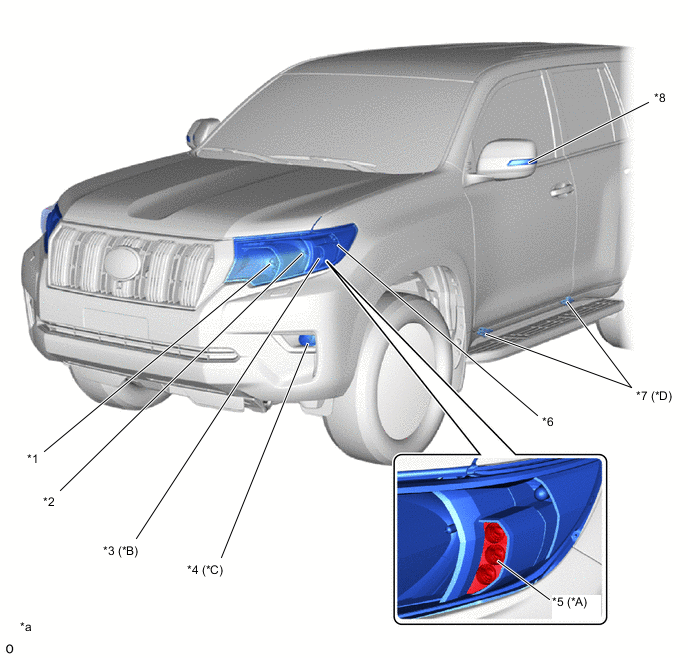

1. На моделях с галогенными фарами система переднего освещения включает в себя следующие устройства:

   Figure 1. для моделей с галогенными фарами



   *A	Для моделей с системой подфарников, включаемых при движении в светлое время суток	*B	Для моделей без системы подфарников, включаемых при движении в светлое время суток
   *C	Для моделей с передними противотуманными фарами	*D	Для моделей с лампами освещения подножек
   *1	Фара ближнего света	*2	Фара дальнего света
   *3	Габаритный фонарь	*4	Передняя противотуманная фара
   *5	Габаритный фонарь / подфарник, включаемый при движении в светлое время суток	*6	Передний указатель поворота
   *7	Лампа освещения подножки	*8	Повторитель указателя поворота
   *a	Пример на рисунке приводится в целях демонстрации.	-	-

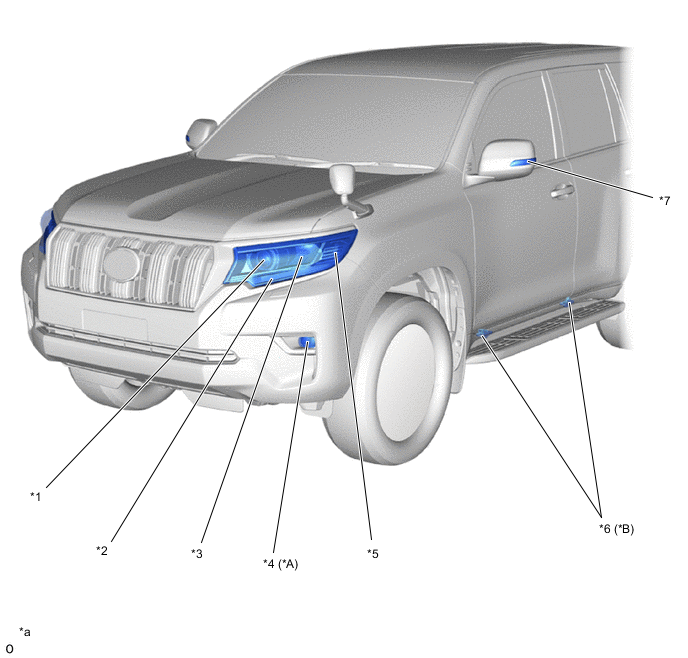

2. На моделях со светодиодными фарами система переднего освещения включает в себя следующие устройства:

   Figure 2. для моделей со светодиодными фарами



   *A	Для моделей с передними противотуманными фарами	*B	Для моделей с лампами освещения подножек
   *1	Фара ближнего света	*2	Габаритный фонарь / подфарник, включаемый при движении в светлое время суток
   *3	Фара дальнего света	*4	Передняя противотуманная фара
   *5	Передний указатель поворота	*6	Лампа освещения подножки
   *7	Повторитель указателя поворота	-	-
   *a	Пример на рисунке приводится в целях демонстрации.	-	-

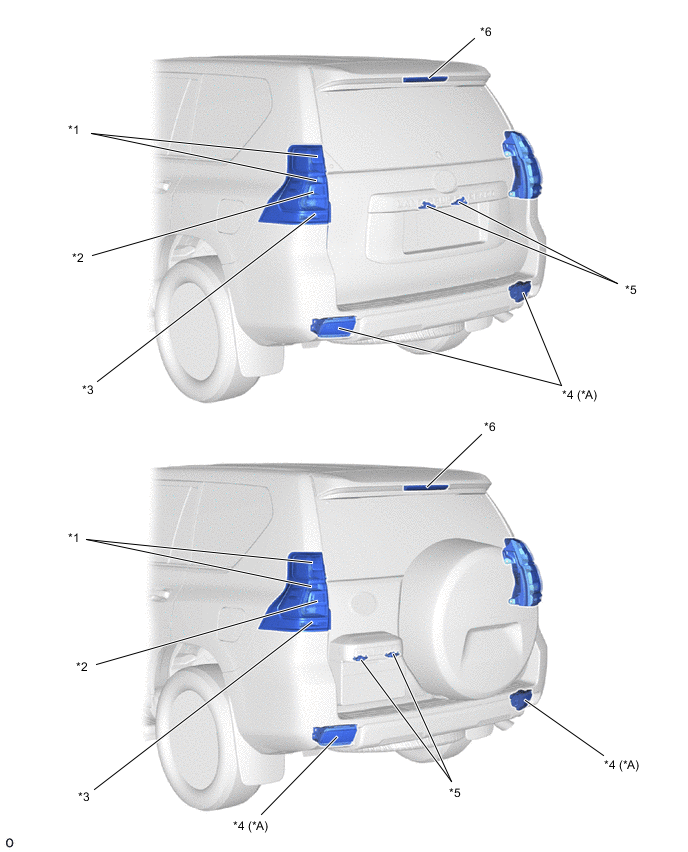

3. Система заднего освещения включает в себя следующие устройства:



   *A	Для моделей без задних противотуманных фонарей	-	-
   *1	Задний фонарь / стоп-сигнал	*2	Задний указатель поворота
   *3	Фонарь заднего хода	*4	Задний противотуманный фонарь
   *5	Корпус лампы освещения номерного знака	*6	Верхний стоп-сигнал

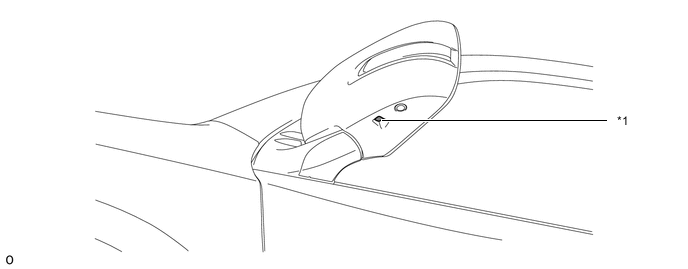

Система нижних ламп наружных зеркал (для моделей с нижними лампами наружных зеркал)

1. Система нижних ламп наружных зеркал управляет нижними лампами зеркал, улучшая видимость при приближении к автомобилю или удалении от него ночью.



   *1

   Нижняя лампа наружного зеркала

   -

   -
