СИСТЕМА ПОСАДКИ И ЗАПУСКА


  1. НАЗНАЧЕНИЕ ОСНОВНЫХ УСТРОЙСТВ


    1. Основные устройства, реализующие функцию запуска, имеют следующее назначение:

      Устройство Функция

      Выключатель зажигания


      • Усилитель электронного ключа зажигания

      • Передает сигнал выключателя зажигания в ЭБУ распределения питания.

      • Информирует водителя о режиме питания или нарушении работы системы путем включения контрольной лампы.

      • Принимает идентификационный код и передает его в ЭБУ сертификации, когда батарея ключа разряжена.
      Ключ

      • Принимает сигналы от антенн и передает идентификационный код в приемник системы блокировки дверей.

      • При получении радиосигнала от усилителя электронного ключа зажигания в выключателе зажигания ключ передает такую информацию, как идентификационный код ключа и идентификационный код автомобиля.
      Внутренняя антенна электронного ключа Получает сигнал запроса от ЭБУ сертификации и формируют область действия в салоне автомобиля.
      Приемник системы дистанционной блокировки дверей Получает идентификационный код от ключа и передает его в ЭБУ сертификации.
      ЭБУ распределения питания

      • Обеспечивает переключение режимов источника питания (OFF (ВЫКЛ), ON (ВКЛ) (ACC), ON (ВКЛ) (IG) и START) в соответствии с положением рычага переключения передач и состоянием выключателя стоп-сигналов*1, либо состоянием пускового переключателя муфты сцепления*2.

      • Управляет функцией запуска в соответствии с сигналами, поступающими от переключателей и всех ЭБУ.
      ЭБУ сертификации

      • Проверяет идентификационный код, получаемый от приемника системы блокировки дверей, и передает результаты проверки в блок идентификационного кода и ЭБУ блокировки рулевого управления.

      • Передает сигналы запроса блокировки/разблокировки рулевого управления.

      • Передает сигналы запроса включения/выключения иммобилайзера двигателя.

      • Регистрирует идентификационные коды, передаваемые между ЭБУ сертификации, блоком идентификационного кода и ЭБУ блокировки рулевого управления.
      Выключатель стоп-сигналов в сборе*1 Передает информацию о состоянии педали тормоза в ЭБУ распределения питания.
      Пусковой переключатель муфты сцепления в сборе*2 Передает состояние педали сцепления в ЭБУ распределения питания.
      Блок идентификационного кода Получает от ЭБУ сертификации сигналы запроса разблокировки рулевого управления или выключения иммобилайзера двигателя, проверяет их и направляет в ЭБУ блокировки рулевого управления или ECM.
      ECM

      • Получает сигнал запроса запуска двигателя от ЭБУ распределения питания, включает реле стартера в сборе и запускает двигатель.

      • Получает сигнал от блока идентификационного кода и осуществляет зажигание*3 и впрыск топлива в двигателе.

      • *1: для моделей с автоматической трансмиссией

      • *2: для моделей с механической трансмиссией

      • *3: для моделей с бензиновым двигателем

    2. Основные устройства, реализующие функцию посадки, имеют следующее назначение:

      Устройство Функция
      Ключ

      • При получении сигналов запроса, выдаваемых внутренними антеннами электронного ключа, дверными антеннами электронного ключа и антенной электронного ключа снаружи багажного отделения, ключ передает такую информацию, как идентификационный код ключа и идентификационный код автомобиля.

      • Когда водитель нажимает кнопку блокировки, кнопку разблокировки или кнопку механизма открывания заднего стекла на ключе, ключ передает сигнал запроса.

      • Объединен с механическим ключом, посредством которого можно разблокировать двери, когда батарея ключа разряжена.
      ЭБУ сертификации

      • Проверяет и сертифицирует ключ.

      • Управляет работой внутренних антенн электронного ключа, дверных антенн электронного ключа и антенны электронного ключа снаружи багажного отделения.

      • Передает сигналы запроса блокировки/разблокировки дверей во время работы функции посадки.

      • Получает сигнал управления выключателем механизма открывания заднего стекла от ЭБУ кузова, проверяет наличие ключа в наружной области действия вокруг двери багажного отделения и передает сигнал открывания заднего стекла в главный ЭБУ кузова после подтверждения идентификации ключа.*1
      Главный ЭБУ кузова

      • Получает сигнал запроса от ЭБУ сертификации и приводит в действие электродвигатели замков дверей, чтобы разблокировать или заблокировать все двери, включая дверь багажного отделения.

      • Получает сигнал управления выключателем механизма открывания заднего стекла и передает его в ЭБУ сертификации. Когда ЭБУ сертификации подтверждает идентификацию ключа, главный ЭБУ кузова получает сигнал открывания заднего стекла от ЭБУ сертификации и приводит в действие электродвигатель механизма открывания заднего стекла.*1

      • Передает информацию о состоянии каждой двери и заднего стекла*1 в ЭБУ сертификации.
      Блок идентификационного кода Получает от ЭБУ сертификации сигналы запроса разблокировки рулевого управления или выключения иммобилайзера двигателя, проверяет их и направляет в ЭБУ блокировки рулевого управления или ECM.
      Наружная ручка двери в сборе Сенсорный датчик Передает сигнал запроса разблокировки двери в ЭБУ сертификации.
      Датчик блокировки Передает сигнал запроса блокировки двери в ЭБУ сертификации.
      Дверная антенна электронного ключа Получает сигнал запроса от ЭБУ сертификации и формирует область действия вокруг дверей водителя и переднего пассажира.
      Внутренняя антенна электронного ключа Получает сигнал запроса от ЭБУ сертификации и формируют область действия в салоне автомобиля.
      Антенна электронного ключа снаружи багажного отделения Получает сигнал запроса от ЭБУ сертификации и формирует область действия вокруг багажного отделения.
      Приемник системы дистанционной блокировки дверей Получает идентификационный код от ключа в зоне действия и передает его в ЭБУ сертификации.
      Дверь багажного отделения Переключатель разблокировки Передает сигнал запроса разблокировки двери в ЭБУ сертификации.
      Выключатель блокировки Передает сигнал запроса блокировки двери в ЭБУ сертификации.
      Выключатель механизма открывания заднего стекла*1 Передает сигнал управления выключателем механизма открывания заднего стекла в главный ЭБУ кузова.
      Зуммер системы дистанционной блокировки дверей

      • Обеспечивает обратную звуковую сигнализацию, информируя водителя о выполнении операции блокировки или разблокировки системой посадки.*2

      • Подает звуковой сигнал, когда необходимо предупредить водителя.
      Щиток приборов в сборе Мультиинформационный дисплей*3 Когда ЭБУ сертификации обнаруживает ошибку пользователя, он предупреждает об этом водителя, включая главную лампу аварийного состояния и контрольную лампу системы посадки, отображая сообщение на мультиинформационном дисплее и включая зуммер в щитке приборов в соответствии с сигналом запроса от ЭБУ.
      Многофункциональный зуммер
      Контрольная лампа системы посадки*4
      Главная контрольная лампа аварийного состояния*3

      • *1: для моделей с механизмом открывания заднего стекла

      • *2: кроме моделей для Европы

      • *3: для моделей с оригинальной системой подсветки щитка приборов "Optitron"

      • *4: для моделей с щитком приборов аналогового типа

  2. УСЛОВИЯ РАБОТЫ


    1. Специальные функции системы посадки и запуска работают только тогда, когда ключ находится в области действия, формируемой 6 антеннами.

    2. Внутренние антенны электронного ключа № 1, № 2 и № 3 формируют область действия функции запуска.

    3. Дверные антенны электронного ключа и антенна электронного ключа снаружи багажного отделения формируют область действия функции посадки.

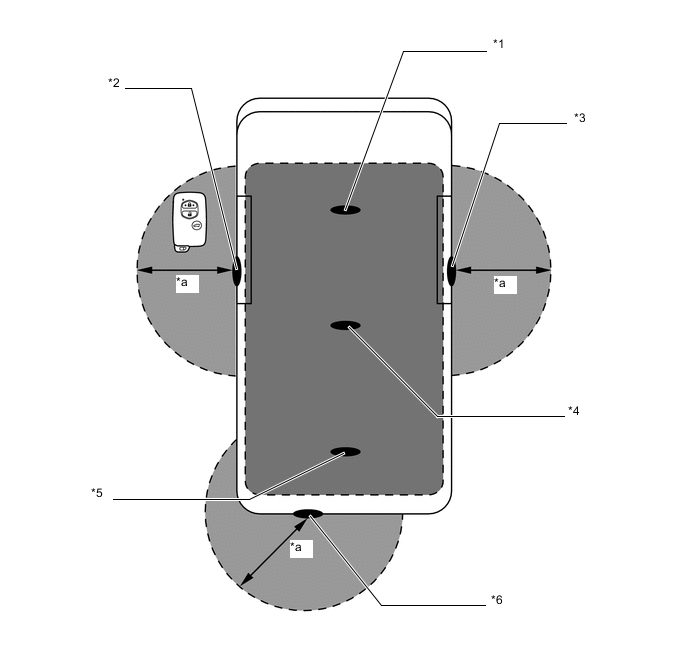

      A01UKDWE02
      Обозначения на рисунке
      *1 Внутренняя антенна электронного ключа № 1 в сборе *2 Антенна электронного ключа левой двери
      *3 Антенна электронного ключа правой двери *4 Внутренняя антенна электронного ключа № 2 в сборе
      *5 Внутренняя антенна электронного ключа № 3 в сборе *6 Антенна электронного ключа снаружи багажного отделения
      *a Приблизительно 0,7 м - 1,0 м (27,6 дюйма - 39,4 дюйма) - -
      B001BEA Область действия внутри автомобиля B001B8G Область действия снаружи автомобиля
      Область действия Описание
      Внутренняя Внутренняя область действия формируется внутренними антеннами электронного ключа при закрывании двери водителя, если нажата педаль тормоза*1 или педаль сцепления*2, при нажатии выключателя зажигания, при выдаче предупреждения, а также при включении датчика блокировки или выключателя блокировки.
      Наружная Наружная область действия формируется дверными антеннами электронного ключа и антенной электронного ключа снаружи багажного отделения и представляет собой зону в пределах примерно 0,7-1,0 м (27,6-39,4 дюйма) от наружных ручек передних дверей или антенны электронного ключа снаружи багажного отделения.
      Вокруг передних дверей Наружная область действия антенн электронного ключа формируется путем передачи сигнала запроса через каждые 0,25 с, когда зажигание выключено, и все двери заблокированы. Таким образом определяется расстояние до ключа. Когда дверь блокируется с помощью датчика блокировки на наружной ручке двери, область действия формируется при касании датчика блокировки.
      Вокруг двери багажного отделения Наружная область действия антенны электронного ключа снаружи багажного отделения формируется, когда включен выключатель блокировки, разблокировки двери багажного отделения или выключатель механизма открывания заднего стекла*3.

      • *1: для моделей с автоматической трансмиссией

      • *2: для моделей с механической трансмиссией

      • *3: для моделей с механизмом открывания заднего стекла

  3. ФУНКЦИИ


    1. Функция запуска


      1. Функция запуска включает различные режимы источника питания в зависимости от состояния педали тормоза и положения рычага переключения передач*1 или от состояния педали сцепления*2.

      2. Когда водитель, имеющий при себе ключ, садится в автомобиль, источник питания которого выключен, и нажимает на выключатель зажигания, не нажимая педали тормоза*1 или педали сцепления*2, источник питания переходит в режим ON (ВКЛ) (ACC), и контрольная лампа выключателя зажигания начинает гореть желтым светом. При каждом нажатии выключателя зажигания происходит изменение режима источника питания в следующей последовательности: Выкл → вкл (ACC) → вкл (IG) → выкл.

      3. Когда водитель, имеющий при себе ключ, садится в автомобиль, источник питания которого выключен, и нажимает педаль сцепления*2 или педаль тормоза при нахождении рычага переключения передач в положении P или N*1, индикатор выключателя зажигания начинает гореть зеленым светом. Нажатие выключателя зажигания при зеленом свечении индикатора вызывает запуск двигателя.

      4. Когда запуск двигателя осуществляется в остановленном автомобиле, нажатие выключателя зажигания с рычагом переключения передач в положении P приводит к выключению источника питания. Нажатие выключателя зажигания, когда рычаг переключения передач находится в каком-либо положении, кроме P, вызывает переход в режим ON (ВКЛ) (ACC).*1

      5. Когда запуск двигателя осуществляется в остановленном автомобиле, нажатие выключателя зажигания приводит к выключению источника питания.*2


        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

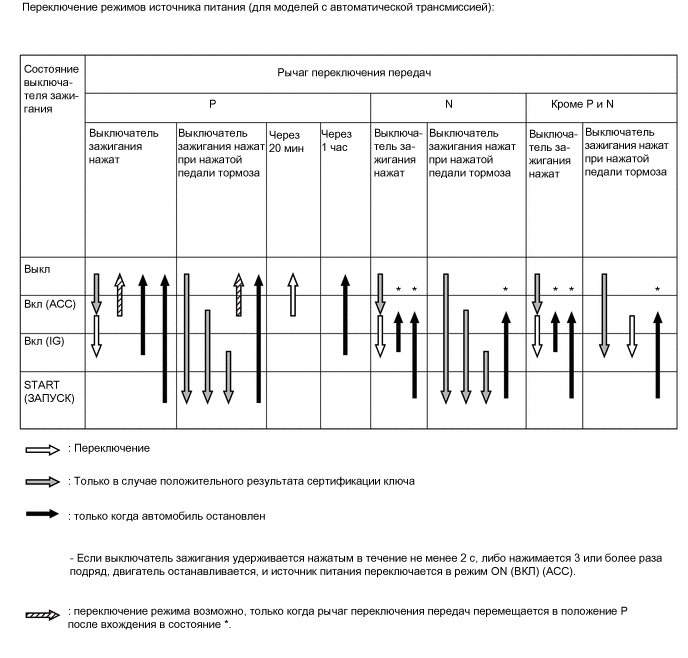

        A01UL57E02

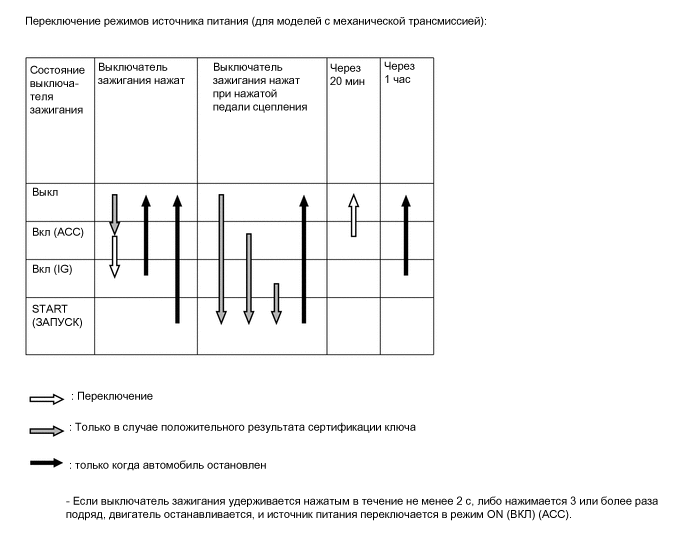

        A01ULAEE05

      6. Переключение режима источника питания при разряженной батарее ключа или нарушении работы ключа из-за электромагнитных помех происходит следующим образом:


        1. Водитель разблокирует дверь с помощью механического ключа (встроенного в ключ) и садится в автомобиль, держа ключ.

        2. Водитель прикасается к выключателю зажигания ключом, удерживая нажатой педаль тормоза*1 или педаль сцепления*2:

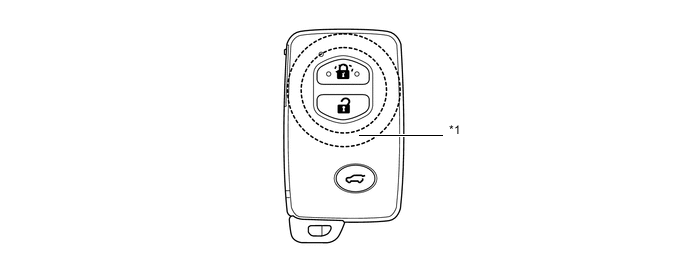

          A01UKE2E02
          Обозначения на рисунке
          *1 Выключатель зажигания - -

        3. Примерно в течение 10 с после звукового сигнала зуммера водитель отпускает педаль тормоза*1 или педаль сцепления*2 и нажимает на выключатель зажигания.

        4. При каждом нажатии выключателя зажигания происходит изменение режима источника питания в следующей последовательности: Выкл → вкл (ACC) → вкл (IG) → выкл.

      7. Запуск двигателя при разряженной батарее ключа или нарушении работы ключа из-за электромагнитных помех:


        1. Водитель разблокирует дверь с помощью механического ключа (встроенного в ключ) и садится в автомобиль, держа ключ.

        2. Водитель прикасается к выключателю зажигания ключом, удерживая нажатой педаль сцепления*2 или педаль тормоза, когда рычаг переключения передач установлен в положение P или N*1.

          A01UKE2E03
          Обозначения на рисунке
          *1 Выключатель зажигания - -

        3. Примерно в течение 10 с после того, как прозвучит звуковой сигнал зуммера, и индикатор выключателя зажигания загорится зеленым светом, водитель нажимает на выключатель зажигания, удерживая нажатой педаль тормоза*1 или педаль сцепления*2.

        4. Нажатие выключателя зажигания приводит к запуску двигателя.


          • *1: для моделей с автоматической трансмиссией

          • *2: для моделей с механической трансмиссией

        CAUTION:

        Если возникла аварийная ситуация, и необходимо остановить двигатель во время движения автомобиля, удерживайте выключатель зажигания нажатым более 2 с или кратковременно нажмите его не менее 3 раз.


        • Если ваш автомобиль требуется остановить в аварийной ситуации


        1. 1. Поставьте на педаль тормоза обе ноги и сильно выжмите ее. (Не нажимайте на педаль несколько раз, поскольку это увеличивает усилие, необходимое для замедления автомобиля.)

        2. 2. Переместите рычаг переключения передач в положение N.


          • Если рычаг переключения передач переведен в положение N


          1. После замедления остановите автомобиль в безопасном месте у дороги.

          2. Выключите двигатель.


          • Если рычаг переключения передач невозможно перевести в положение N


          1. Продолжайте выжимать педаль тормоза обеими ногами, чтобы максимально снизить скорость автомобиля.

          2. Чтобы остановить двигатель, нажмите на выключатель зажигания и удерживайте его нажатым 2 с или более, либо коротко нажмите на выключатель зажигания 3 раза подряд или более.

          3. Остановите автомобиль в безопасном месте у дороги.

        Tech Tips


        • Если из-за неисправности выключателя стоп-сигналов в сборе*1, датчика положения паркинга/нейтрали в сборе*1 или пускового переключателя муфты сцепления*2 передача сигналов в ЭБУ распределения питания невозможна, двигатель не запустится, даже если водитель будет нажимать на выключатель зажигания, удерживая нажатой педаль тормоза*1 или педаль сцепления*2. В этом случае двигатель можно запустить следующим образом. Нажмите на выключатель зажигания, чтобы переключить источник питания из режима OFF (ВЫКЛ) в режим ON (ВКЛ) (ACC), а затем снова нажмите на выключатель зажигания и удерживайте его не менее 15 с.

        • Эти две операции необходимо выполнять только в аварийных ситуациях. В нормальных условиях не следует останавливать двигатель, нажимая на выключатель зажигания во время движения, а также запускать его, не нажимая педаль сцепления*2 или педаль тормоза, когда рычаг переключения передач находится в каком-либо положении, кроме P и N*1.


        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

    2. Функция посадки


      1. Функция посадки выполняет следующие функции:

        Функция Описание
        Дистанционное управление блокировкой дверей С помощью этой функции можно легко блокировать и разблокировать все двери на расстоянии. Эта функция системы посадки и запуска работает таким же образом, как и система дистанционной блокировки дверей. Однако для осуществления управления приемник в ЭБУ сертификации использует приемник системы блокировки дверей.
        Освещение при посадке Когда ключ попадает в наружную область действия дверной антенны электронного ключа, включаются освещение салона и подсветка выключателя зажигания.
        Переключение режима разблокировки при посадке

        Эта функция позволяет переключать 2 режима работы функции разблокировки системой посадки.


        • Режим разблокировки всех дверей*1

        • Разблокировка двери водителя
        Разблокировка посредством системы посадки Все двери разблокируются, когда пользователь берется за наружную ручку двери водителя или переднего пассажира, а также при нажатии кнопки разблокировки на двери багажного отделения.
        Блокировка системой посадки При касании датчика блокировки на наружной ручке двери водителя или переднего пассажира, а также при нажатии выключателя блокировки на двери багажного отделения все двери блокируются.
        Механизм открывания заднего стекла системы посадки*2 Заднее стекло открывается при нажатии выключателя механизма открывания заднего стекла.
        Предотвращение запирания ключа Данная функция работает в 3 следующих различных ситуациях, когда ключ находится в салоне автомобиля: при использовании кнопки двери (блокировка без ключа), при использовании датчика блокировки или выключателя блокировки в наружной ручке двери, а также когда заднее стекло закрывается, и все двери заблокированы*2.
        Отмена действия ключа

        Следующие функции ключа можно отменить:


        • Блокировку/разблокировку системой посадки

        • Открывание двери багажного отделения

        • Предотвращение запирания ключа

        • Предупреждение
        Экономия энергии батарей Чтобы предотвратить разрядку батареи ключа и аккумуляторной батареи автомобиля, когда автомобиль не эксплуатируется в течение длительного времени или ключ обнаруживается в наружной области действия дверного генератора в течение более 10 минут, приводится в действие функция энергосбережения батарей.
        Предупреждение Система посадки и запуска посредством ЭБУ сертификации включает многофункциональный зуммер в щитке приборов, зуммер системы дистанционной блокировки дверей и главную контрольную лампу аварийного состояния, а также отображает сообщение на мультиинформационном дисплее для предупреждения водителя.
        Функция регистрации кода ключа Всего можно зарегистрировать 7 ключей. Функция регистрации ключа обеспечивает регистрацию (запись и хранение) опознавательных кодов передатчика в электрически стираемом программируемом ПЗУ, встроенном в ЭБУ сертификации.

        Tech Tips

        *1: установка по умолчанию

        *2: для моделей с механизмом открывания заднего стекла

    3. Функция дистанционной блокировки дверей


      1. Функция дистанционной блокировки дверей выполняет следующие функции:

        Функция Описание Значение в системе настройки электрооборудования кузова
        Блокировка всех дверей При нажатии кнопки блокировки ключа все двери, включая дверь багажного отделения, блокируются. Стандартное значение (не настраивается)
        Разблокировка всех дверей При нажатии кнопки разблокировки ключа все двери, включая дверь багажного отделения, разблокируются. По умолчанию функция включена*1
        Разблокировка всех дверей (2-ступенчатая разблокировка) При однократном нажатии кнопки разблокировки на ключе разблокируется дверь водителя, а при повторном нажатии в течение 3 с разблокируются все двери. По умолчанию функция выключена*1
        Механизм открывания заднего стекла*2 Заднее стекло открывается, если кнопка механизма открывания заднего стекла удерживается нажатой. По умолчанию функция включена*1
        Автоматическая блокировка Если ни одна из дверей не открывается в течение 30 с после разблокировки посредством функции дистанционной блокировки дверей, все двери автоматически блокируются вновь. Можно установить одно из 3 значений времени включения функции автоматической блокировки: 120, 60 или 30 с. Установка по умолчанию - 30 с
        Обратная связь

        • Когда двери блокируются или разблокируются с использованием ключа, зуммер системы дистанционной блокировки дверей*3 подает звуковой сигнал, а лампы аварийной сигнализации мигают один (при блокировке) или два (при разблокировке) раза.

        • Когда заднее стекло открывается с помощью ключа, дважды звучит зуммер системы дистанционной блокировки дверей*3.

        		 По умолчанию функция включена*1
        Предупреждение о неплотно закрытой двери Если какая-либо дверь открыта или закрыта неплотно, нажатие кнопки блокировки передатчика вызовет включение зуммера системы дистанционной блокировки дверей примерно на 5 с. По умолчанию функция включена*1

        Tech Tips

        *1: Установки параметров можно изменить с помощью системы настройки электрооборудования кузова. Более подробную информацию см. в Руководстве по ремонту.

        *2: для моделей с механизмом открывания заднего стекла

        *3: кроме моделей для Европы

    4. Переключение режима разблокировки при посадке


      1. Возможно переключение между следующими 2 режимами разблокировки системы посадки в соответствии с намерениями водителя:


        • Режим разблокировки всех дверей*1

        • Разблокировка двери водителя

      2. В режиме разблокировки всех дверей все двери разблокируются при касании сенсорного датчика двери водителя или переднего пассажира, а также при нажатии кнопки разблокировки на двери багажного отделения. В режиме разблокировки двери водителя при касании сенсорного датчика двери водителя разблокируется только дверь со стороны водителя, а все двери разблокируются при касании сенсорного датчика двери переднего пассажира или нажатии кнопки разблокировки на двери багажного отделения.

      3. Переключение режима разблокировки системы посадки производится, когда источник питания выключен, и контрольная лампа ключа не горит. Находясь на расстоянии не более 1 м от автомобиля, нажмите и удерживайте кнопки блокировки и разблокировки ключа в течение приблизительно 5 с.

      4. В процессе переключения режима разблокировки системы посадки подает сигнал многофункциональный зуммер в зуммере системы дистанционной блокировки дверей, многофункциональном дисплее или щитке приборов, информируя водителя о текущем режиме разблокировки системы посадки. Перед переключением режима разблокировки системы посадки обязательно выключите датчик проникновения*2.

        Tech Tips


        • *1: установка по умолчанию

        • *2: для моделей с датчиком проникновения

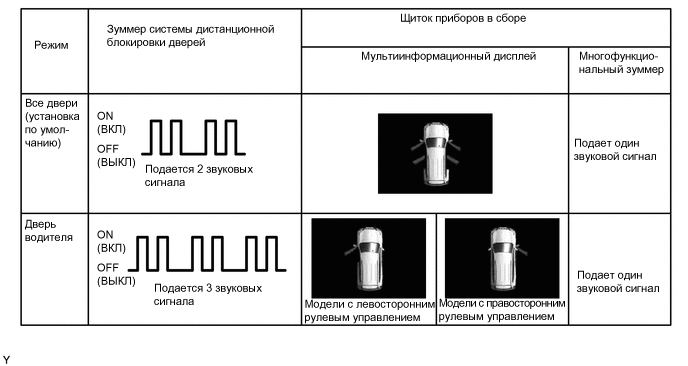

        A01UL77E04

    5. Функция разблокировки системы посадки


      1. Когда ключ находится в любой наружной области действия, все двери разблокируются, когда пользователь берется за наружную ручку двери водителя или переднего пассажира, а также при нажатии кнопки разблокировки на двери багажного отделения.*1

      2. Когда ключ находится в области действия вокруг сиденья водителя, при касании наружной ручки двери со стороны водителя разблокируется только дверь водителя, а при касании наружной ручки двери со стороны переднего пассажира или нажатии кнопки разблокировки на двери багажного отделения разблокируются все двери.*2

      3. После разблокировки всех дверей дважды звучит зуммер системы дистанционной блокировки дверей*3, и дважды мигают лампы аварийной сигнализации.

        Tech Tips


        • *1: разблокировка всех дверей

        • *2: разблокировка двери водителя

        • *3: кроме моделей для Европы

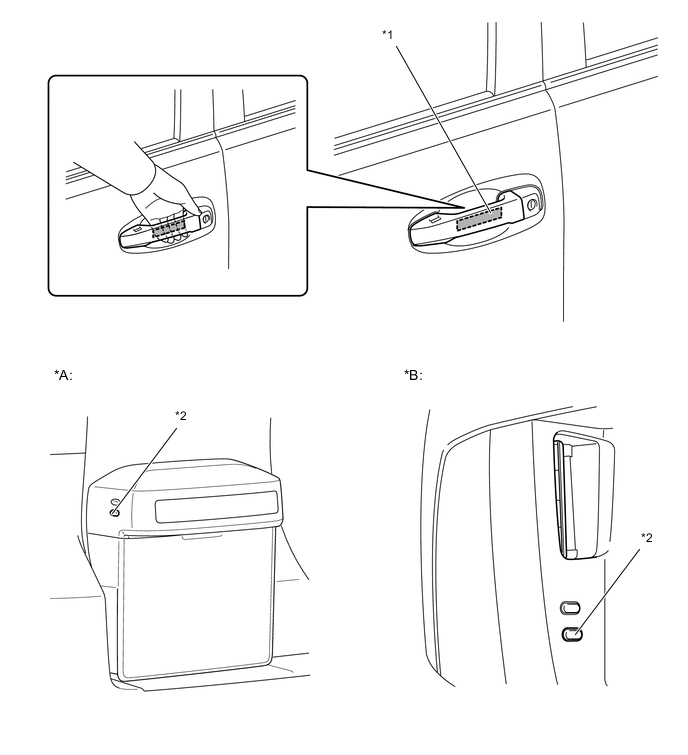

        A01UKTEE02
        Обозначения на рисунке
        *A Для моделей с кронштейном запасного колеса на двери багажного отделения *B Для моделей без кронштейна запасного колеса на двери багажного отделения
        *1 Сенсорный датчик *2 Переключатель разблокировки

    6. Функция блокировки системы посадки


      1. Когда ключ находится в любой наружной области действия, все двери блокируются при касании датчика блокировки на наружной ручке двери водителя или переднего пассажира, а также при нажатии кнопки блокировки на двери багажного отделения.

      2. После блокировки всех дверей один раз звучит зуммер системы дистанционной блокировки дверей, и один раз мигают лампы аварийной сигнализации.

      3. Если двери не блокируются при касании датчика блокировки с верхней стороны наружной ручки двери, сожмите ручку, чтобы одновременно коснуться датчиков блокировки с верхней и нижней сторон.

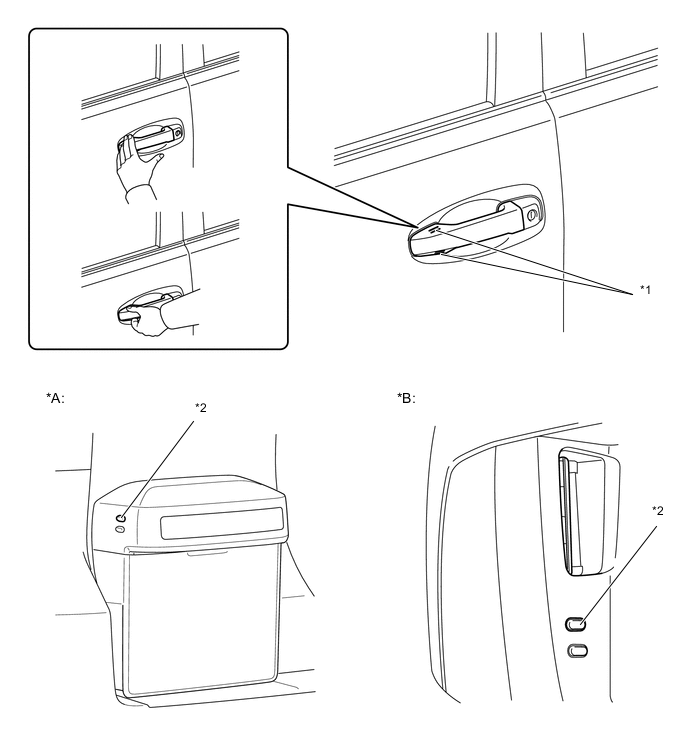

        A01UKPHE02
        Обозначения на рисунке
        *A Для моделей с кронштейном запасного колеса на двери багажного отделения *B Для моделей без кронштейна запасного колеса на двери багажного отделения
        *1 Датчик блокировки *2 Выключатель блокировки

    7. Функция механизма открывания заднего стекла системы посадки


      1. Когда ключ находится в наружной области действия вокруг двери багажного отделения, заднее стекло открывается при нажатии выключателя механизма открывания заднего стекла.

    8. Функция обращения к памяти


      1. Функция обращения к памяти с использованием идентификатора ключа автоматически восстанавливает положения сиденья (посредством системы сохранения положения во время поездки) и наклонной телескопической рулевой колонки, повышая комфорт водителя.

        Условие Описание
        Регистрация в памяти

        Идентификационный код ключа регистрируется, если выполняются все перечисленные ниже условия:


        • Зажигание включено (IG).

        • Кнопка переключателя запоминающего устройства (M1 или M2) нажата и удерживается.

        • Нажат выключатель замка двери водителя со стороны блокировки или разблокировки.
        Обращение к памяти Обращение к памяти осуществляется, если дверь водителя открывается после разблокировки посредством системы посадки и запуска или функции дистанционной блокировки дверей.
        Отмена обращения к памяти

        Когда выполняются все перечисленные ниже условия, обращение к памяти запрещается:


        • Зажигание включено (IG).

        • Дверь водителя закрыта.

        • Кнопка SET нажата и удерживается.

        • Кнопка блокировки или разблокировки на ключе нажата и удерживается.

      2. Регистрация в памяти

        Шаг Работа системы
        (a) Имея при себе ключ, для которого должна быть настроена система запоминания положений сидений, закройте дверь и включите зажигание (IG). Нажмите на переключатель запоминающего устройства, для которого требуется установить связь с ключом.
        (b) Удерживая нажатым переключатель запоминающего устройства, нажмите на выключатель замка двери водителя со стороны блокировки или разблокировки.
        (c) В процессе определения идентификационного кода ключа непрерывно звучит зуммер в ЭБУ и переключателе управления положением в сборе.
        (d) Главный ЭБУ кузова сохраняет идентификационный код ключа и все положения в памяти.
        (е) По окончании регистрации главный ЭБУ кузова на 0,5 с включает зуммер в ЭБУ и переключателе управления положением в сборе для подтверждения выполнения операции. В случае неуспешного выполнения регистрации зуммер в ЭБУ и переключателе управления положением в сборе включается на 3 с.

    9. Функция предупреждения


      1. В любой из рассмотренных ниже ситуаций система посадки и запуска посредством ЭБУ сертификации включает многофункциональный зуммер в щитке приборов и зуммер системы дистанционной блокировки дверей, а также отображает сообщение на мультиинформационном дисплее для предупреждения водителя.

        Ситуация Условие
        А Рычаг переключения передач оказывается в любом положении, кроме P*1, а источник питания – в любом режиме, кроме OFF (ВЫКЛ).
        B Дверь водителя открывается, когда рулевое управление разблокировано.
        C Рычаг переключения передач находится в положении P*1, а источник питания — в любом режиме, кроме OFF (ВЫКЛ).
        D Пассажир покидает автомобиль с ключом.
        E Выключатель зажигания нажимается, когда ключ находится вне области действия.
        F Блокировка системой посадки выполняется, когда ключ находится в салоне автомобиля.
        G Стеклянный люк был закрыт, когда ключ находился внутри автомобиля.
        H Блокировка системой посадки выполняется, когда открыта какая-либо из дверей.
        I Ключ запирается в салоне автомобиля.
        J Батарея ключа разряжена.
        K Не удается снять блокировку рулевого управления.
        L Обнаружена неисправность ЭБУ блокировки рулевого управления.
        M Обнаружена неисправность ЭБУ распределения питания.
        N Отображается метод запуска двигателя.
        O Система определяет, что водитель не способен правильно запустить двигатель.
        P*1 Отображается метод запуска двигателя.
        Q*1 Производится попытка выключить двигатель автомобиля, но рычаг переключения передач не находится в положении P или N.
        R Происходит автоматическое отключение питания.
        S Водитель прикладывает ключ к выключателю зажигания.
        T Управление автомобилем осуществляется без ключа.
        U*2 Обнаружена неисправность пускового переключателя муфты сцепления в сборе.

        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

      2. Ситуации A соответствуют два случая (для моделей с автоматической трансмиссией).

        Когда источник питания не выключен, и рычаг переключения передач установлен в любое положение, кроме P, водитель открывает дверь и пытается покинуть автомобиль. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Внезапное начало движения автомобиля, угон автомобиля, откат автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Рычаг переключения передач находится в любом положении, кроме P.

        • Дверь водителя открыта.

        • Скорость автомобиля – 5 км/час (3 мили в час) или ниже.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Непрерывно подает звуковой сигнал
        Мультиинформационный дисплей SHIFT TO P POSITION (переключитесь в положение P)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Рычаг переключения передач находится в положении P.

        • Дверь водителя закрыта.

        • Скорость автомобиля превышает 5 км/час (3 мили в час).

        В условиях варианта 1 водитель закрывает дверь и пытается оставить автомобиль, унося ключ. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Внезапное начало движения автомобиля, угон автомобиля, откат автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Рычаг переключения передач находится в любом положении, кроме P.

        • Закрывается открытая дверь водителя.

        • Ключ отсутствует и в салоне, и в багажном отделении.

        • Скорость автомобиля равна 0.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Непрерывно подает звуковой сигнал
        Мультиинформационный дисплей Поочередно выводит сообщения "SHIFT TO P POSITION" (переключитесь в положение P) и "KEY NOT DETECTED" (ключ не обнаружен).
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Ключ находится в салоне или в багажном отделении.


          • Многофункциональный зуммер и зуммер системы дистанционной блокировки дверей* выключаются.

          • На мультиинформационном дисплее остается только одно сообщение "SHIFT TO P POSITION" (переключитесь в положение P).

        • Автомобиль набирает скорость, или рычаг переключения передач устанавливается в положение P.


          • Многофункциональный зуммер и зуммер системы дистанционной блокировки дверей* выключаются.

          • На мультиинформационном дисплее остается только одно сообщение "KEY NOT DETECTED" (ключ не обнаружен).

        • Источник питания выключен (режим OFF (ВЫКЛ)).


          • Выдача предупреждений полностью прекращается.

      3. В ситуации B

        Если дверь водителя открывается, когда рулевое управление разблокировано, управление осуществляется следующим образом:

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении одного из следующих условий:


        • Источник питания работает в режиме ON (ВКЛ) (ACC), и дверь водителя открыта.

        • Источник питания выключен, рулевое управление разблокировано, и дверь водителя открыта.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает прерывистый звуковой сигнал
        Мультиинформационный дисплей -
        Главная контрольная лампа аварийного состояния -
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания переводится в режим ON (ВКЛ) (IG), или дверь водителя закрывается.

        • Рулевое управление блокируется, и источник питания выключен (режим OFF (ВЫКЛ)).

      4. Для ситуации C существуют два случая.

        Когда источник питания не выключен, и рычаг переключения передач находится в положении P*, водитель закрывает дверь водителя и пытается покинуть автомобиль, унося ключ. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Рычаг переключения передач находится в положении P.*

        • Закрывается открытая дверь водителя.

        • Скорость автомобиля равна 0.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей KEY NOT DETECTED (ключ не обнаружен)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей Подает 3 звуковых сигнала
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Ключ находится в салоне или в багажном отделении.

        • *: для моделей с автоматической трансмиссией

        При условиях для случая 1 водитель касается датчика блокировки. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Рычаг переключения передач находится в положении P.*

        • Все двери закрыты.

        • Ключ отсутствует и в салоне, и в багажном отделении.

        • Ключ находится в какой-либо из наружных областей действия.

        • Прикосновение к датчику блокировки или нажатие выключателя блокировки.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей Поочередно выводит сообщения "TURN POWER OFF" (ВЫКЛЮЧИТЕ ЗАЖИГАНИЕ) и "KEY NOT DETECTED" (КЛЮЧ НЕ ОБНАРУЖЕН).
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Ключ находится в салоне или в багажном отделении.

        • Рычаг переключения передач установлен в любое положение, кроме P.*

        • Скорость автомобиля становится выше 0.

        • Открывается какая-либо дверь (происходит только выключение зуммера системы дистанционной блокировки дверей).

        • Приблизительно 5 секунд с момента начала выдачи предупреждения (происходит только выключение зуммера системы дистанционной блокировки дверей).

        • Приблизительно 60 секунд с момента начала выдачи предупреждения (на мультиинформационном дисплее остается только сообщение "KEY NOT DETECTED").

        • *: для моделей с автоматической трансмиссией

      5. В ситуации D

        Когда источник питания не выключен, и пассажир покидает автомобиль вместе с ключом, управление осуществляется следующим образом:

        Возможные последствия в отсутствие выдачи предупреждения Невозможность повторного запуска двигателя
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Выключатель зажигания находится в любом состоянии, кроме OFF (ВЫКЛ).

        • Закрывается какая-либо открытая дверь, кроме двери водителя.

        • Ключ отсутствует и в салоне, и в багажном отделении.

        • Скорость автомобиля равна 0.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей KEY NOT DETECTED (ключ не обнаружен)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей Подает 3 звуковых сигнала
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Ключ находится в салоне или в багажном отделении.

      6. В ситуации E

        Если ключ не обнаруживается ни в одной из областей действия, управление осуществляется следующим образом:

        Возможные последствия в отсутствие выдачи предупреждения Водитель вводится в заблуждение
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Нажимается выключатель зажигания.

        • Ключ отсутствует в салоне.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей KEY NOT DETECTED (ключ не обнаружен)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Приблизительно 15 секунд с момента начала выдачи предупреждения.

        • Ключ находится в салоне или в багажном отделении.

      7. В ситуации F

        Возможные последствия в отсутствие выдачи предупреждения Водитель вводится в заблуждение
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Все двери закрыты.

        • Ключ находится в салоне или в багажном отделении.

        • Прикосновение к датчику блокировки или нажатие выключателя блокировки.

        • Какая-либо из дверей разблокирована.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей KEY DETECTED IN VEHICLE (в автомобиле обнаружен ключ)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Двери блокируются вручную, посредством функции дистанционной блокировки дверей или с помощью ключа.

        • Открывается какая-либо дверь (происходит только выключение зуммера системы дистанционной блокировки дверей).

        • Приблизительно 5 секунд с момента начала выдачи предупреждения (происходит только выключение зуммера системы дистанционной блокировки дверей).

        • Приблизительно 60 секунд с момента начала выдачи предупреждения (происходит только прекращение индикации на мультиинформационном дисплее).

        • Скорость автомобиля становится выше 0.

      8. В ситуации G

        Стеклянный люк был закрыт, когда ключ находился внутри автомобиля. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        Предупреждение выдается при выполнении всех перечисленных ниже условий:


        • Все двери закрыты.

        • Все двери заблокированы.

        • Ключ обнаруживается в салоне автомобиля.

        • Стеклянный люк открывается, а затем закрывается.

        • Скорость автомобиля равна 0.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей -
        Главная контрольная лампа аварийного состояния -
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Приблизительно 5 секунд с момента начала выдачи предупреждения.

        • Скорость автомобиля становится выше 0.

        • Заднее стекло открыто.

      9. В ситуации H

        Какая-либо дверь закрыта неплотно, и производится попытка заблокировать все двери посредством функции блокировки системы посадки путем касания датчика блокировки в наружной ручке двери или нажатия кнопки блокировки на двери багажного отделения. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        Главный ЭБУ кузова выдает предупреждение, если выполняются все следующие условия:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Открывается какая-либо дверь (кроме двери, используемой для выполнения операции блокировки системой посадки).

        • Прикосновение к датчику блокировки или нажатие выключателя блокировки.

        • Ключ отсутствует в салоне.

        • Ключ находится в какой-либо из наружных областей действия.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей -
        Главная контрольная лампа аварийного состояния -
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Двери разблокируются посредством функции дистанционной блокировки дверей.

        • Выполняется операция разблокировки системой посадки.

        • Все двери закрыты.

        • Приблизительно 5 секунд с момента начала выдачи предупреждения.

      10. Для ситуации I существуют два случая

        Ключ запирается в салоне автомобиля. В данной ситуации выполняются следующие действия (случай 1):

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Все двери заблокированы.

        • Ключ находится в салоне или в багажном отделении.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей KEY DETECTED IN VEHICLE (в автомобиле обнаружен ключ)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Режим источника питания переключен.

        • Двери блокируются вручную, посредством функции дистанционной блокировки дверей или с помощью ключа.

        • Скорость автомобиля становится выше 0.

        • Открывается какая-либо дверь (происходит только выключение зуммера системы дистанционной блокировки дверей).

        • Приблизительно 5 секунд с момента начала выдачи предупреждения (происходит только выключение зуммера системы дистанционной блокировки дверей).

        • Приблизительно 60 секунд с момента начала выдачи предупреждения.

        Ключ запирается в салоне автомобиля (для моделей с механизмом открывания заднего стекла). В данной ситуации выполняются следующие действия (случай 2):

        Возможные последствия в отсутствие выдачи предупреждения Угон автомобиля
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • Скорость автомобиля равна 0.

        • Все двери заблокированы.

        • Ключ находится в салоне или в багажном отделении.

        • Заднее стекло закрыто.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей -
        Главная контрольная лампа аварийного состояния -
        Зуммер системы дистанционной блокировки дверей Непрерывно подает звуковой сигнал
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Скорость автомобиля становится выше 0.

        • Заднее стекло открыто.

        • Приблизительно 5 секунд с момента начала выдачи предупреждения.

      11. В ситуации J

        Батарея ключа разряжена. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Неработоспособное состояние системы посадки и запуска
        Состояние предупреждения

        ЭБУ сертификации выдает предупреждение при выполнении всех следующих условий:


        • После непрерывной работы в режиме ON (ВКЛ) (IG) в течение примерно 20 мин или более источник питания выключается (переводится в режим OFF (ВЫКЛ)).

        • Батарея ключа разряжена.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей KEY BATTERY LOW (батарея ключа разряжена)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения Приблизительно 15 секунд с момента начала выдачи предупреждения.

      12. В ситуации K

        Не удается снять блокировку рулевого управления. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Неработоспособное состояние системы посадки и запуска
        Состояние предупреждения Блокировка рулевого управления не снимается при выполнении операции разблокировки, что препятствует запуску двигателя.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей STEERING LOCK ACTIVE (блокировка рулевого управления включена)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Выключатель зажигания Индикатор Мигает зеленым светом 1 раз в секунду.
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Происходит разблокировка рулевого управления.

        • Обнаруживается неисправность в системе блокировки рулевого управления.

        • Приблизительно 15 секунд с момента начала выдачи предупреждения (происходит только прекращение индикации на мультиинформационном дисплее).

        • Приблизительно 30 секунд с момента начала выдачи предупреждения (происходит только прекращение мигания индикатора).

      13. В ситуации L

        Обнаружена неисправность ЭБУ блокировки рулевого управления. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Обнаружение неисправности
        Состояние предупреждения Неисправность ЭБУ распределения питания, привода блокировки рулевого управления в сборе или датчика блокировки/разблокировки рулевого управления.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей CHECK STEERING LOCK SYSTEM (проверьте систему блокировки рулевого управления)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Выключатель зажигания Индикатор Мигает желтым светом с периодом 2 с
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (переведен в режим OFF (ВЫКЛ)), и истекло 15 секунд с момента начала выдачи предупреждения (происходит только прекращение мигания индикатора).

        • Неисправность ЭБУ распределения питания или привода блокировки рулевого управления в сборе устранена.

        • Приблизительно 15 секунд с момента начала выдачи предупреждения (происходит только прекращение вывода сообщения "CHECK STEERING LOCK SYSTEM").

        • Неисправность датчика блокировки/разблокировки в приводе блокировки рулевого управления в сборе устранена.

      14. В ситуации M

        Обнаружена неисправность в ЭБУ распределения питания. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Обнаружение неисправности
        Состояние предупреждения Обнаружение неисправности в ЭБУ распределения питания.
        Способ предупреждения Выключатель зажигания Индикатор Мигает желтым светом с периодом 2 с
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Приблизительно 15 секунд с момента начала выдачи предупреждения.

        • Неисправность в ЭБУ распределения питания устранена.

      15. В ситуации N

        Водитель открывает дверь механическим ключом и нажимает на выключатель зажигания, но ключ в салоне автомобиля не обнаруживается. Либо водитель нажимает на выключатель зажигания, однако ключ не удается обнаружить в салоне автомобиля 2 раза подряд. В таких случаях выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Ухудшение эксплуатационной пригодности
        Необходимые условия

        • Иммобилайзер двигателя включен.

        • Ключ отсутствует в салоне автомобиля.

        • Отпирание двери механическим ключом или приведение в действие выключателя зажигания привело к регистрации 2 ошибок сертификации подряд.
        Состояние предупреждения Нажимается выключатель зажигания.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей

        "DEPRESS BRAKE PEDAL, TOUCH ENGINE SWITCH WITH KEY" (нажмите педаль тормоза, приложите ключ к выключателю зажигания)*1

        "DEPRESS CLUTCH PEDAL, TOUCH ENGINE SWITCH WITH KEY" (нажмите педаль сцепления, приложите ключ к выключателю зажигания)*2
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • В салоне обнаружен ключ.

        • Приблизительно 60 секунд с момента начала выдачи предупреждения.

        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

      16. В ситуации O

        Когда система определяет, что водитель не знает, как запустить двигатель, на мультиинформационном дисплее отображаются указания по запуску двигателя:

        Возможные последствия в отсутствие выдачи предупреждения Ухудшение эксплуатационной пригодности
        Необходимые условия Закрытая дверь водителя была открыта, и источник питания находится в режиме OFF (ВЫКЛ).
        Состояние предупреждения Режим источника питания изменяется следующим образом: ON (ВКЛ) (ACC) → ON (ВКЛ) (IG) → OFF (ВЫКЛ) → ON (ВКЛ) (ACC).
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей

        "DEPRESS BRAKE PEDAL AND PUSH ENGINE SWITCH TO START" (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя)*1

        "DEPRESS CLUTCH PEDAL AND PUSH ENGINE SWITCH TO START" (нажмите педаль сцепления, а затем нажмите на выключатель зажигания для запуска двигателя)*2
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Источник питания переходит в режим ON (ВКЛ).

        • Приблизительно 10 секунд с момента начала выдачи предупреждения.
        Условие отмены выдачи предупреждения Регистрируется запуск двигателя.

        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

      17. В ситуации P (для моделей с автоматической трансмиссией)

        Если рычаг переключения передач находится в положении, в котором запуск двигателя невозможен, на дисплее отображается положение рычага переключения передач, в котором запуск двигателя возможен.

        Возможные последствия в отсутствие выдачи предупреждения Ухудшение эксплуатационной пригодности
        Необходимые условия Рычаг переключения передач находится в любом положении помимо P и N.
        Состояние предупреждения

        ЭБУ распределения питания выдает предупреждение, если выполняются все следующие условия:


        • Двигатель остановлен (коленчатый вал двигателя не прокручивается стартером).

        • Скорость автомобиля равна 0.

        • После перевода источника питания в режим ON (ВКЛ) (IG) истекло более 0,5 с.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей SHIFT TO P POSITION TO START (переключитесь в положение P для запуска двигателя)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания переводится в любой режим, кроме ON (ВКЛ) (IG).

        • Производится запуск двигателя.

        • Скорость автомобиля становится выше 0.

        • Рычаг переключения передач перемещается в положение P или N.

      18. В ситуации Q (для моделей с автоматической трансмиссией)

        При попытке водителя выключить зажигание, когда рычаг переключения передач находится в каком-либо положении, кроме P и N, на мультиинформационном дисплее появляется предупреждающее сообщение.

        Возможные последствия в отсутствие выдачи предупреждения Ухудшение эксплуатационной пригодности
        Необходимые условия Рычаг переключения передач находится в любом положении помимо P и N.
        Состояние предупреждения Источник питания переведен из режима ON (ВКЛ) (IG) в режим ON (ВКЛ) (ACC).
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей

        В течение 10 с отображается следующее предупреждающее сообщение (по истечении указанного времени сообщение автоматически исчезает).


        • SHIFT TO P POSITION AND PUSH ENGINE SWITCH TO TURN POWER OFF (переключитесь в положение P и нажмите на выключатель зажигания, чтобы выключить питание)
        Главная контрольная лампа аварийного состояния Мигает в течение 10 с
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Рычаг переключения передач находится в положении P.

        • Источник питания переводится в любой режим, кроме ON (ВКЛ) (ACC).

      19. В ситуации R

        Регистрируется автоматическое выключение питания. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Функция энергосбережения аккумуляторной батареи
        Необходимые условия

        • Рычаг переключения передач находится в положении P.*1

        • Источник питания находится в режиме ON (ВКЛ) (ACC) или ON (ВКЛ) (IG).*2
        Состояние предупреждения Путем автоматического выключения питания источник питания переводится из режима ON (ВКЛ) (ACC) или ON (ВКЛ) (IG) в режим OFF (ВЫКЛ).
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер -
        Мультиинформационный дисплей AUTO POWER OFF TO CONSERVE BATTERY (автоматическое выключение питания для экономии энергии аккумуляторной батареи)
        Главная контрольная лампа аварийного состояния -
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания переводится в любой режим, кроме OFF (ВЫКЛ).

        • Приблизительно 10 секунд с момента начала выдачи предупреждения.

        Tech Tips

        *1: для моделей с автоматической трансмиссией

        *2: двигатель остановлен, а скорость автомобиля равна 0.

      20. В ситуации S

        Водитель прикладывает ключ к выключателю зажигания. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Ухудшение эксплуатационной пригодности
        Состояние предупреждения Проверка идентификационного кода завершена.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей

        "DEPRESS BRAKE PEDAL AND PUSH ENGINE SWITCH TO START" (нажмите педаль тормоза, а затем нажмите на выключатель зажигания для запуска двигателя)*1

        "DEPRESS CLUTCH PEDAL AND PUSH ENGINE SWITCH TO START" (нажмите педаль сцепления, а затем нажмите на выключатель зажигания для запуска двигателя)*2
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Ключ оказывается внутри салона автомобиля.

        • Частота вращения коленчатого вала двигателя составляет 500 об/мин или выше.

        • Иммобилайзер двигателя включен.

        • Приблизительно 10 секунд с момента начала выдачи предупреждения.

        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

      21. В ситуации T

        Водитель начал движение при отсутствии ключа в салоне автомобиля. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Невозможность перезапуска
        Необходимые условия В ситуации A (случай 2), C (случай 1) или D
        Состояние предупреждения Скорость автомобиля не равна 0, хотя ключ отсутствует в салоне автомобиля. (только в первый раз)
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей KEY NOT DETECTED (ключ не обнаружен)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Ключ оказывается внутри салона автомобиля.

      22. В ситуации U (для моделей с механической трансмиссией)

        Пусковой переключатель муфты сцепления в сборе неисправен. В данной ситуации выполняются следующие действия:

        Возможные последствия в отсутствие выдачи предупреждения Обнаружение неисправности
        Необходимые условия

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Источник питания выключен (режим OFF (ВЫКЛ)).

        • Пусковой переключатель муфты сцепления в сборе находится во включенном состоянии не менее 5 мин.
        Состояние предупреждения Открывается закрытая дверь водителя.
        Способ предупреждения Щиток приборов в сборе Многофункциональный зуммер Подает 1 звуковой сигнал
        Мультиинформационный дисплей CHECK CLUTCH SWITCH (ПРОВЕРЬТЕ ПУСКОВОЙ ПЕРЕКЛЮЧАТЕЛЬ МУФТЫ)
        Главная контрольная лампа аварийного состояния Мигает
        Зуммер системы дистанционной блокировки дверей -
        Выключатель зажигания Индикатор Мигает зеленым светом 1 раз в секунду.
        Условие прекращения выдачи предупреждения

        Выдача предупреждения прекращается при выполнении любого из следующих условий:


        • Приблизительно 15 секунд с момента начала выдачи предупреждения.

        • Неисправность пускового переключателя муфты сцепления в сборе устранена.

    10. Функция энергосбережения аккумуляторной батареи


      1. Экономия энергии аккумуляторной батареи автомобиля


        • Функция управления


          • Если двигатель не запускается в течение 5 суток или дольше, данная функция прекращает выдачу сигналов запроса антенной электронного ключа (выключатели блокировки и сенсорные датчики дверей водителя и переднего пассажира, а также кнопки блокировки и разблокировки на двери багажного отделения остаются включенными, поэтому эти двери можно блокировать и разблокировать, прикасаясь к датчикам, или нажимая на кнопки).

          • Если двигатель не запускается в течение 14 суток или дольше, эта функция запрещает блокировку и разблокировку всех дверей, кроме двери водителя.

        • Условия возвращения в исходное состояние


          • Двери блокируются или разблокируются посредством функции дистанционной блокировки дверей.

          • Двери блокируются или разблокируются касанием датчика блокировки или сенсорного датчика на двери водителя.

          • Двери блокируются или разблокируются с помощью механического ключа.

          • Закрывается какая-либо открытая дверь.

      2. Экономия энергии батареи ключа


        • Функция управления


          • Если ключ находится в наружной области действия в течение 10 мин или дольше, данная функция прекращает выдачу сигналов запроса антенной электронного ключа.

        • Условия возвращения в исходное состояние


          • Двери блокируются или разблокируются посредством функции дистанционной блокировки дверей.

          • Двери блокируются или разблокируются касанием датчика блокировки или сенсорного датчика на любой двери.

          • Двери блокируются или разблокируются с помощью механического ключа.

    11. Функция отмены действия ключа


      1. Функция отмены действия ключа позволяет запрещать работу системы посадки и запуска. Отмена действия ключа возможна при выполнении определенных операций, когда автомобиль находится в следующем состоянии:


        • Зажигание выключено.

        • Дверь водителя закрыта.

        • Дверь водителя разблокирована.

        Tech Tips

        Порядок выполнения операций:

        1. Однократно снимите блокировку, нажав кнопку разблокировки ключа.

        2. В течение 5 с откройте дверь водителя.

        3. В течение 5 с дважды снимите блокировку с помощью кнопки разблокировки ключа.

        4. Дважды в течение 30 с откройте → закройте дверь водителя, а затем снова откройте ее. (Состояние двери водителя: открыта → закрыта → открыта → закрыта → открыта).

        5. В течение 30 с дважды снимите блокировку с помощью кнопки разблокировки ключа.

        6. Один раз в течение 30 с откройте → закройте дверь водителя, а затем снова откройте ее. (Состояние двери водителя: открыта → закрыта → открыта).

        7. Закройте дверь со стороны водителя в течение 5 секунд.

        8. В случае активирования отмены ключа дважды звучит зуммер системы дистанционного управления замками дверей.

        9. Чтобы вернуться к исходному состоянию, снова повторите все действия. После повторной отмены действия ключа зуммер системы дистанционной блокировки дверей подает один звуковой сигнал.

    12. Функция регистрации кода ключа


      1. В приведенной ниже таблице рассмотрены 4 режима функции регистрации идентификационного кода, позволяющие зарегистрировать до 7 различных кодов. Коды регистрируются (записываются и хранятся) в электрически стираемом программируемом ПЗУ. Более подробную информацию см. в Руководстве по ремонту.

        Режим Функция
        Перезапись Удаление всех ранее зарегистрированных кодов и регистрация только вновь полученных кодов. Этот режим используется всякий раз, когда заменяется передатчик или интегрированное реле.
        Добавление Добавление вновь полученного кода при сохранении ранее зарегистрированных кодов. Этот режим используется при добавлении нового передатчика. Если количество кодов превышает 7, первым удаляется код, зарегистрированный раньше остальных.
        Подтверждение Позволяет узнать, сколько кодов зарегистрировано в настоящее время. При добавлении нового кода этот режим дает возможность проверить, сколько кодов уже зарегистрировано.

  4. КОНСТРУКЦИЯ

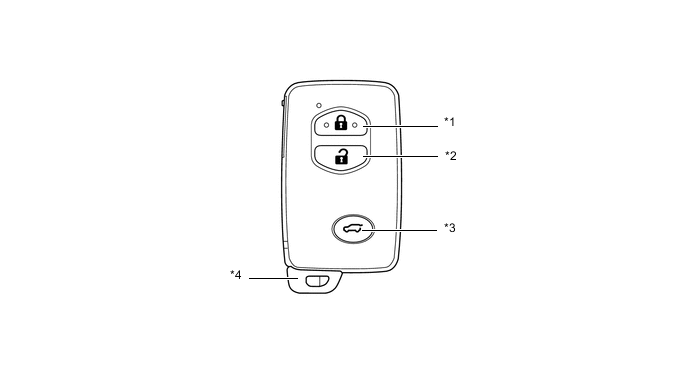

    1. Ключ


      1. Ключ состоит из механического ключа, передатчика системы дистанционной блокировки дверей и приемопередатчика системы посадки и запуска.

      2. Приемопередатчик системы посадки и запуска принимает сигналы от антенны электронного ключа и передает идентификационный код в приемник системы дистанционной блокировки дверей.

      3. Передатчик системы дистанционной блокировки дверей имеет кнопки блокировки и разблокировки.

      4. Когда батарея ключа разряжена, ответный радиосигнал, поступающий от выключателя зажигания, возвращается ключом в выключатель зажигания.

      5. Механический ключ позволяет открыть дверь водителя, однако с его помощью нельзя запустить двигатель.

        A01UKTNE03
        Обозначения на рисунке
        *1 Кнопка блокировки *2 Кнопка разблокировки
        *3 Кнопка механизма открывания заднего окна *4 Механический ключ

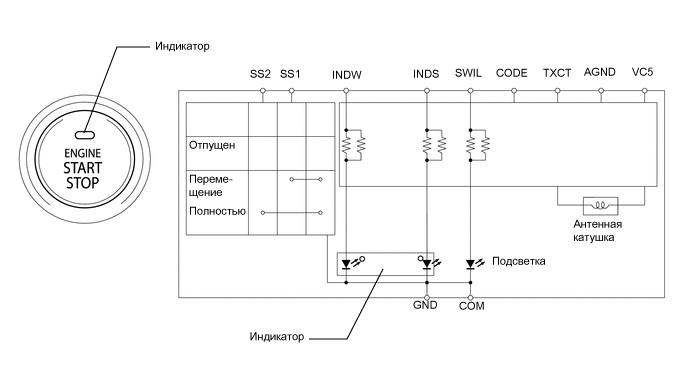

    2. Выключатель зажигания


      1. Выключатель зажигания содержит переключатель без фиксации положения, 2 светодиода (желтый и зеленый) и усилитель электронного ключа зажигания.

      2. В индикаторе используются желтый и зеленый светодиоды.

      3. Водитель может определить текущий режим источника питания и то, может ли быть запущен двигатель, по состоянию индикатора.

      4. Когда ECU (ЭБУ) распределения питания обнаруживает неисправность в системе запуска при работающем двигателе, желтый индикатор начинает мигать. Если двигатель будет остановлен в таком состоянии, его перезапуск окажется невозможным.

        A01UKPCE02
        Режим/состояние источника питания Состояние индикатора
        Не нажата педаль тормоза*1 или педаль сцепления*2 Педаль тормоза нажата, и рычаг переключения передач находится в положении P или N*1, либо нажата педаль сцепления*2
        Выкл Не горит Загорается (зеленый)
        On (вкл) (ACC), On (вкл) (IG) Загорается (желтый) Загорается (зеленый)
        Во время работы двигателя Не горит Не горит
        Блокировка рулевого управления не снята, либо пусковой переключатель муфты сцепления в сборе неисправен*2 Мигает (зеленым светом) в течение 15 с Мигает (зеленым светом) в течение 15 с
        Неисправность системы запуска Мигает (желтым светом) в течение 15 с Мигает (желтым светом) в течение 15 с

        • *1: для моделей с автоматической трансмиссией

        • *2: для моделей с механической трансмиссией

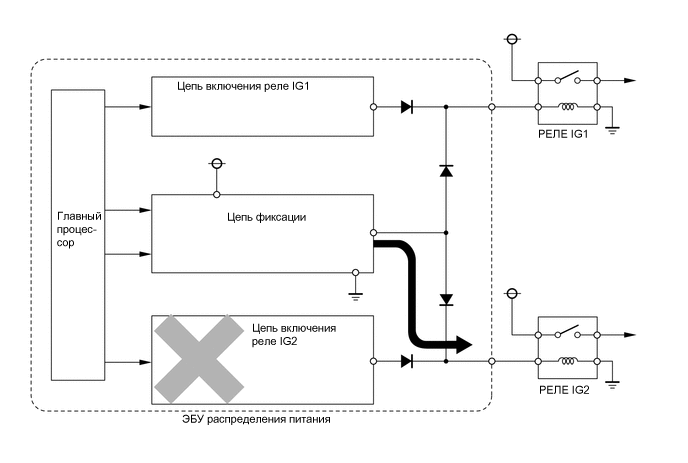

    3. ЭБУ распределения питания


      1. ЭБУ распределения питания содержит цепи включения реле IG1 и IG2, главный процессор и цепь фиксации.

      2. Цепь фиксации предназначена для предотвращения отсечки подачи питания к реле при возникновении неисправностей в цепи включения реле IG1 и/или IG2 во время движения.

        A01UKUIE11

        Tech Tips

        ЭБУ распределения питания непрерывно хранит текущий режим источника питания в своей памяти. Таким образом, если подача питания в ЭБУ распределения питания прерывается вследствие снятия аккумуляторной батареи, ЭБУ восстанавливает режим источника питания после подсоединения аккумуляторной батареи. Соответственно, если при снятии аккумуляторной батареи выключатель зажигания находится в каком-либо положении, кроме OFF (ВЫКЛ), питание автомобиля восстанавливается одновременно с восстановлением питания ЭБУ распределения питания (при подсоединении аккумуляторной батареи). По этой причине перед снятием или отсоединением аккумуляторной батареи необходимо всегда выключать зажигание.

  5. ДИАГНОСТИКА


    1. В режиме ON (ВКЛ) (IG) источника питания ЭБУ распределения питания способен обнаруживать неисправности, связанные с функцией запуска. Когда ЭБУ обнаруживает неисправность, для предупреждения водителя мигает желтый индикатор выключателя зажигания. Одновременно ЭБУ сохраняет в памяти 5-значный код DTC.

    2. Контрольная лампа продолжает выдавать предупреждение в течение 15 с даже после выключения источника питания (зажигания).

    3. Считать DTC можно, подключив портативный диагностический прибор II к разъему DLC3.

    4. При возникновении неисправности повторное включение функции запуска оказывается невозможным.

    5. Более подробную информацию см. в Руководстве по ремонту.
