СИСТЕМА ПОСАДКИ И ЗАПУСКА

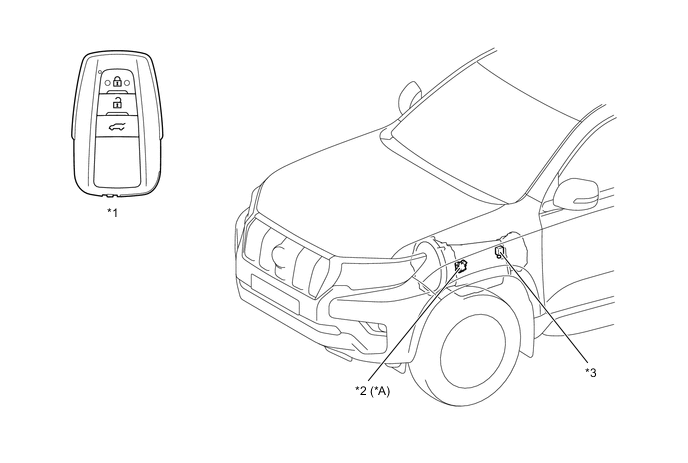

| *A | Для моделей с автоматической трансмиссией | - | - |
| *1 | Передатчик электронного ключа в сборе | *2 | Датчик положения паркинга/нейтрали в сборе |
| *3 | Зуммер системы дистанционной блокировки дверей | - | - |

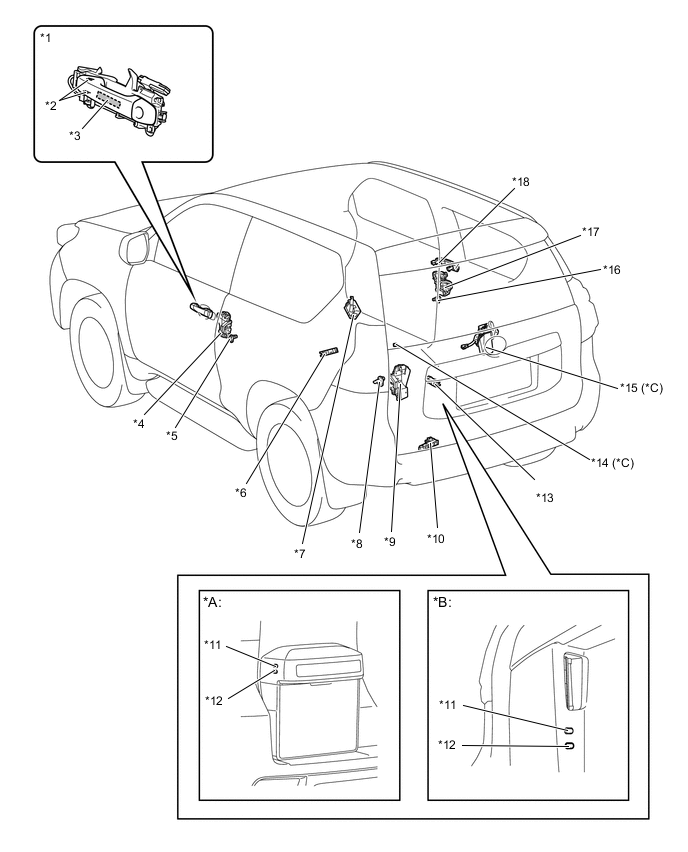

Figure 1. Для 3-дверных моделей
| *A | для моделей с кронштейном запасного колеса на двери багажного отделения | *B | для моделей без кронштейна запасного колеса на двери багажного отделения |
| *C | Для моделей с механизмом открывания заднего стекла | - | - |
| *1 | Наружная ручка левой передней двери в сборе
|
*2 | Датчик блокировки |
| *3 | Сенсорный датчик | *4 | Замок левой передней двери с электродвигателем в сборе
|
| *5 | Выключатель освещения проема левой передней двери в сборе | *6 | Внутренняя антенна электронного ключа № 2 в сборе |
| *7 | Приемник системы дистанционной блокировки дверей | *8 | Выключатель освещения проема двери багажного отделения в сборе |
| *9 | Замок двери багажного отделения в сборе
|
*10 | Антенна электронного ключа снаружи багажного отделения |
| *11 | Выключатель блокировки | *12 | Переключатель разблокировки |
| *13 | Внутренняя антенна электронного ключа № 3 в сборе | *14 | Выключатель механизма открывания заднего стекла |
| *15 | Замок заднего окна в сборе
|
*16 | Выключатель освещения проема правой передней двери в сборе |
| *17 | Замок правой передней двери с электродвигателем в сборе
|
*18 | Наружная ручка правой передней двери в сборе
|

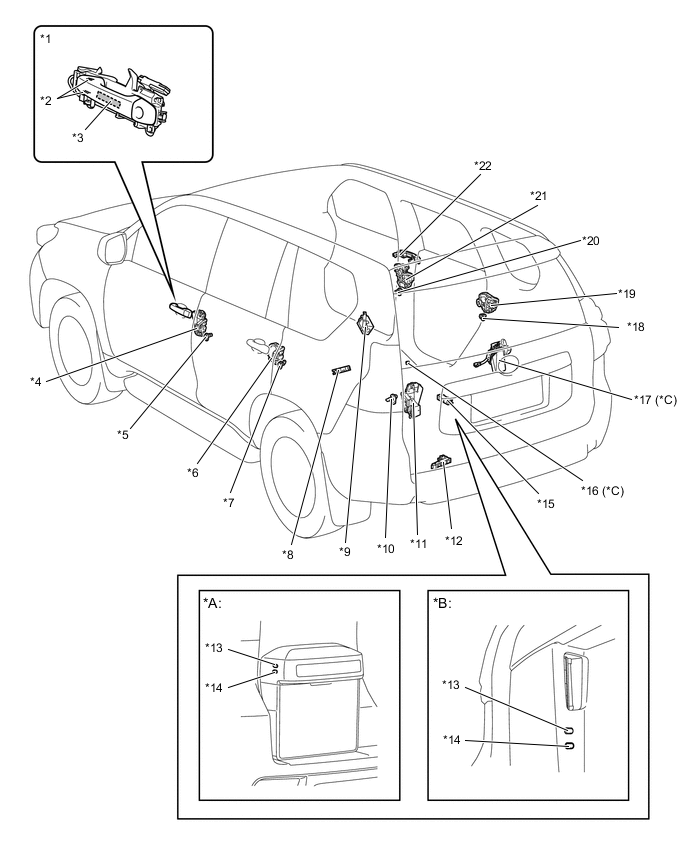

Figure 2. Для 5-дверных моделей
| *A | для моделей с кронштейном запасного колеса на двери багажного отделения | *B | для моделей без кронштейна запасного колеса на двери багажного отделения |
| *C | Для моделей с механизмом открывания заднего стекла | - | - |
| *1 | Наружная ручка левой передней двери в сборе
|
*2 | Датчик блокировки |
| *3 | Сенсорный датчик | *4 | Замок левой передней двери с электродвигателем в сборе
|
| *5 | Выключатель освещения проема левой передней двери в сборе | *6 | Замок левой задней двери с электродвигателем в сборе
|
| *7 | Выключатель освещения проема левой задней двери в сборе | *8 | Внутренняя антенна электронного ключа № 2 в сборе |
| *9 | Приемник системы дистанционной блокировки дверей | *10 | Выключатель освещения проема двери багажного отделения в сборе |
| *11 | Замок двери багажного отделения в сборе
|
*12 | Антенна электронного ключа снаружи багажного отделения |
| *13 | Выключатель блокировки | *14 | Переключатель разблокировки |
| *15 | Внутренняя антенна электронного ключа № 3 в сборе | *16 | Выключатель механизма открывания заднего стекла |
| *17 | Замок заднего окна в сборе
|
*18 | Выключатель освещения проема правой задней двери в сборе |
| *19 | Замок правой задней двери с электродвигателем в сборе
|
*20 | Выключатель освещения проема правой передней двери в сборе |
| *21 | Замок правой передней двери с электродвигателем в сборе
|
*22 | Наружная ручка правой передней двери в сборе
|

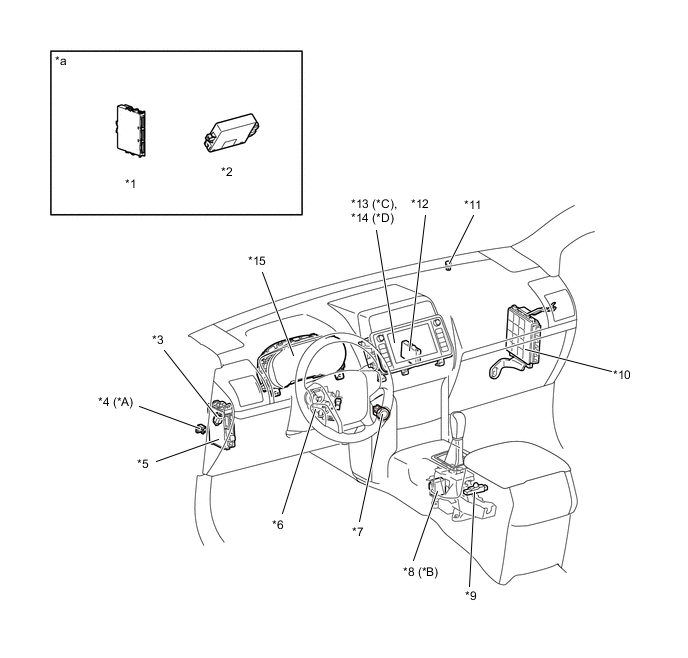

| *A | Для моделей с механической трансмиссией | *B | Для моделей с автоматической трансмиссией |
| *C | Для моделей с аудиосистемой с дисплеем | *D | Для моделей с системой навигации |
| *1 | ЭБУ сертификации (ЭБУ электронного ключа зажигания в сборе) | *2 | Блок идентификационного кода (ЭБУ кода иммобилайзера) |
| *3 | Выключатель стоп-сигналов в сборе | *4 | Пусковой переключатель муфты сцепления в сборе |
| *5 | Главный ЭБУ кузова (распределительный блок со стороны водителя) | *6 | ЭБУ блокировки рулевого управления |
| *7 | Выключатель зажигания (нажимной пусковой переключатель)
|
*8 | ЭБУ блокировки селектора в сборе |
| *9 | Внутренняя антенна электронного ключа № 1 в сборе | *10 | ECM |
| *11 | Контрольная лампа безопасности | *12 | ЭБУ центрального сетевого шлюза (ЭБУ сетевого шлюза) |
| *13 | Радиоприемник с дисплеем | *14 | Приемник системы навигации в сборе |
| *15 | Щиток приборов в сборе | - | - |
| *a | указания по установке детали см. в бюллетене технического обслуживания. | - | - |
