СИСТЕМА СМАЗКИ


  1. ОПИСАНИЕ


    1. Контур смазки абсолютно герметичен, и все масло проходит через масляный радиатор и масляный фильтр.

    2. Масляный насос трохоидного типа приводится в действие непосредственно коленчатым валом.

    3. Масляный радиатор двигателя водяного охлаждения расположен на блоке цилиндров.

    4. Для уменьшения массы и повышения эффективности теплообмена используется алюминиевый масляный радиатор пластинчатого типа.

    5. Предусмотрены масляные форсунки, охлаждающие и смазывающие поршни.

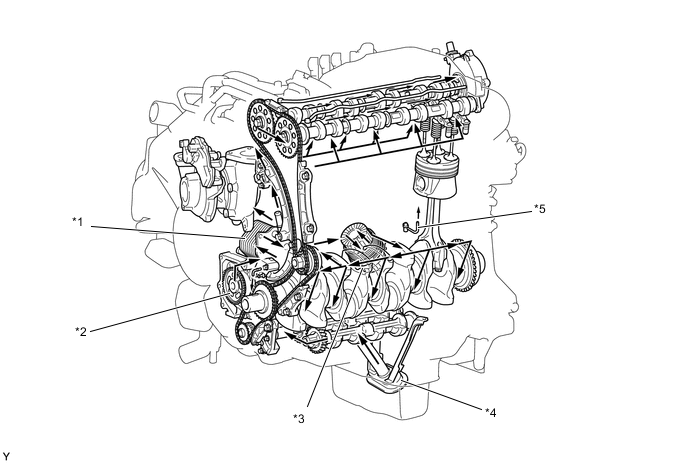

      A01UL0TE02
      Обозначения на рисунке
      *1 Масляный радиатор в сборе *2

      Крышка цепного привода газораспределительного механизма в сборе


      • Масляный насос
      *3 Масляный фильтр *4 Маслоприемник с сетчатым фильтром
      *5 Штуцер подачи масла № 1 в сборе - -
