СИСТЕМА СМАЗКИ


  1. ОПИСАНИЕ


    1. Контур смазки абсолютно герметичен, и все масло проходит через масляный радиатор и масляный фильтр.

    2. Масляный насос трохоидного типа приводится в действие непосредственно коленчатым валом.

    3. Масляный радиатор двигателя водяного охлаждения установлен в блоке цилиндров.

    4. Предусмотрены масляные форсунки, охлаждающие и смазывающие поршни.

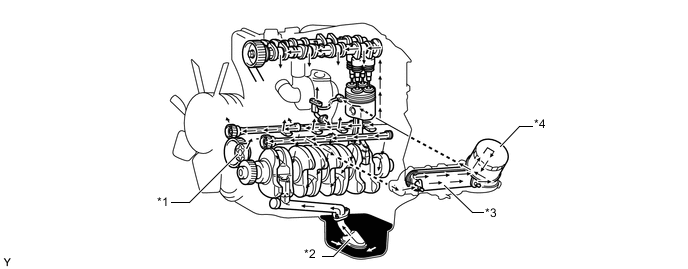

      A01UKPRE02
      Обозначения на рисунке
      *1 Масляный насос *2 Сетчатый масляный фильтр
      *3 Масляный радиатор *4 Масляный фильтр
