СИСТЕМА СТЕКЛООЧИСТИТЕЛЕЙ И СТЕКЛООМЫВАТЕЛЕЙ
Figure 1. Для моделей с левосторонним рулевым управлением
| *A | для моделей с функцией регистрации и контроля интенсивности дождя | - | - |
| *1 | ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ | *2 | ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ |
| *3 | ДАТЧИК ДОЖДЯ | *4 | ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *5 | БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 3 В СБОРЕ
|
*6 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР | *8 | НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *9 | НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ | - | - |

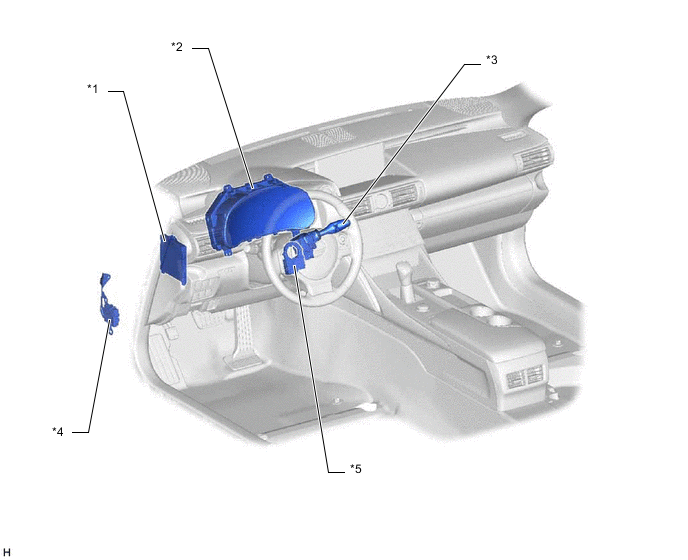

Figure 2. Для моделей с левосторонним рулевым управлением
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ
|
*4 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *5 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА | - | - |
Figure 3. Для моделей с правосторонним рулевым управлением
| *A | для моделей с функцией регистрации и контроля интенсивности дождя | - | - |
| *1 | ПРИВОД ОМЫВАТЕЛЯ ПРАВОЙ ФАРЫ В СБОРЕ | *2 | ПРИВОД ОМЫВАТЕЛЯ ЛЕВОЙ ФАРЫ В СБОРЕ |
| *3 | ДАТЧИК ДОЖДЯ | *4 | ЭЛЕКТРОДВИГАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *5 | БЛОК РЕЛЕ № 3 МОТОРНОГО ОТСЕКА И РАСПРЕДЕЛИТЕЛЬНЫЙ БЛОК № 3 В СБОРЕ
|
*6 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ |
| *7 | РЕЛЕ УПРАВЛЕНИЯ ОЧИСТИТЕЛЕМ ФАР | *8 | НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОМЫВАТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ |
| *9 | НАСОС И ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА ОЧИСТИТЕЛЯ ФАР В СБОРЕ | - | - |

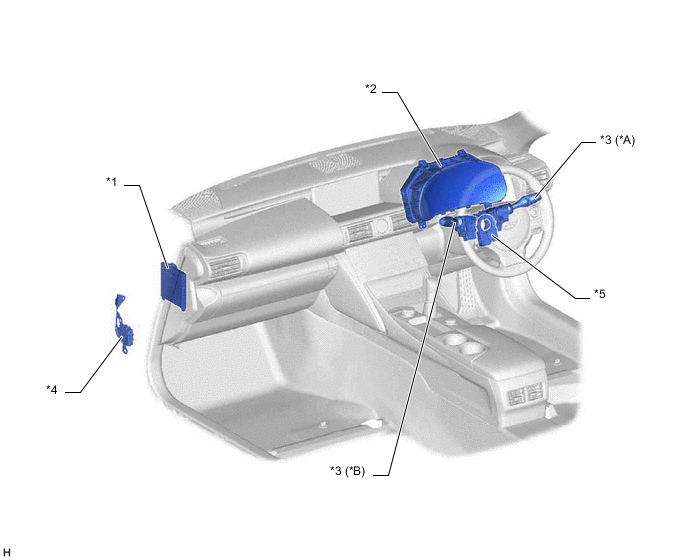

Figure 4. Для моделей с правосторонним рулевым управлением
| *A | Для моделей для Европы | *B | Кроме моделей для Европы |
| *1 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *2 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *3 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ
|
*4 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *5 | ДАТЧИК ПОЛОЖЕНИЯ РУЛЕВОГО КОЛЕСА | - | - |
