СИСТЕМА ИЗМЕРИТЕЛЬНЫХ ПРИБОРОВ И ИНДИКАТОРОВ

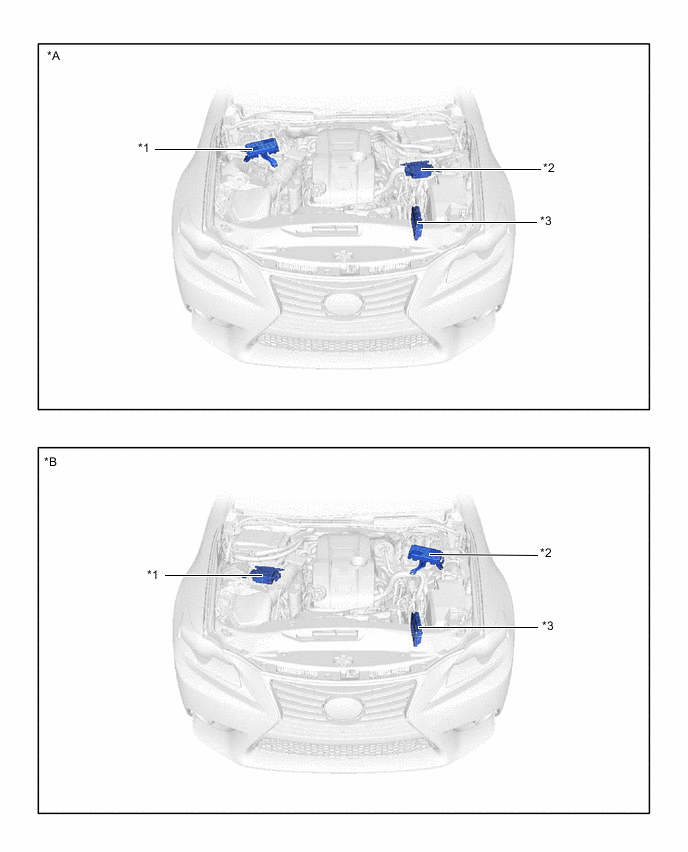

| *A | Для моделей с левосторонним рулевым управлением | *B | Для моделей с левосторонним рулевым управлением |
| *1 | ЭБУ СИСТЕМЫ ПРОТИВОСКОЛЬЖЕНИЯ | *2 | ЭБУ РУЛЕВОГО УПРАВЛЕНИЯ С УСИЛИТЕЛЕМ |
| *3 | ECM | - | - |

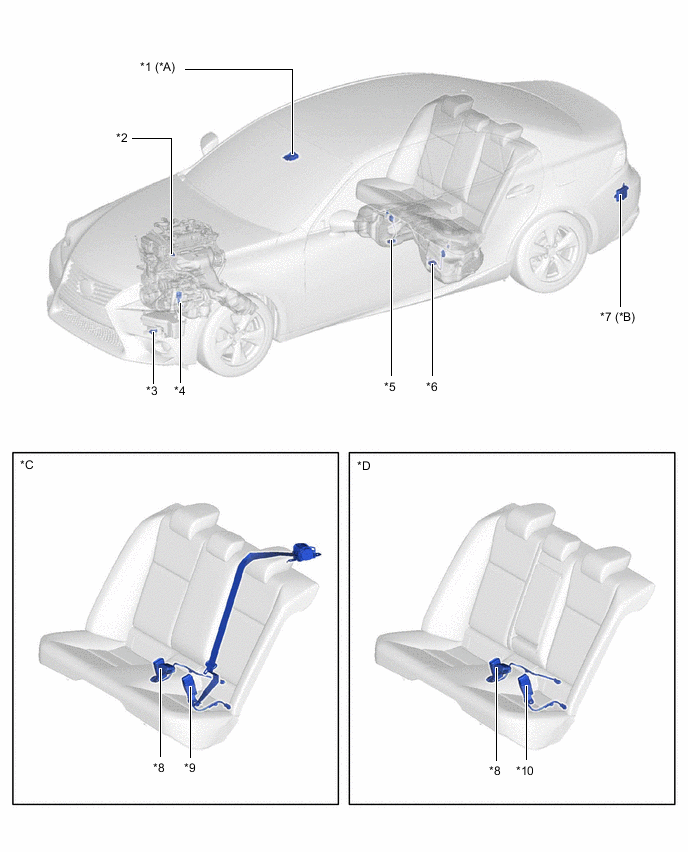

| *A | Для моделей с системой предупреждения об уходе с полосы | *B | Для моделей с системой контроля слепых зон |
| *C | Для моделей с нерегулируемыми сиденьями | *D | Для моделей со складывающимися сиденьями |
| *1 | КАМЕРА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ ОБ УХОДЕ С ПОЛОСЫ | *2 | КОНТАКТНЫЙ ДАТЧИК ДАВЛЕНИЯ МОТОРНОГО МАСЛА |
| *3 | ДАТЧИК УРОВНЯ ЖИДКОСТИ В СТЕКЛООМЫВАТЕЛЕ (ДАТЧИК УРОВНЯ В СБОРЕ) | *4 | ДАТЧИК УРОВНЯ МОТОРНОГО МАСЛА |
| *5 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (ВСПОМОГАТЕЛЬНЫЙ) | *6 | ДАТЧИК УРОВНЯ ТОПЛИВА В СБОРЕ (ГЛАВНЫЙ) |
| *7 | ЛЕВЫЙ ДАТЧИК СИСТЕМЫ КОНТРОЛЯ СЛЕПЫХ ЗОН | *8 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |
| *9 | ЛЕВЫЙ ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ С ЦЕНТРАЛЬНЫМ РЕМНЕМ В СБОРЕ | *10 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ЗАДНЕГО СИДЕНЬЯ № 1 В СБОРЕ |

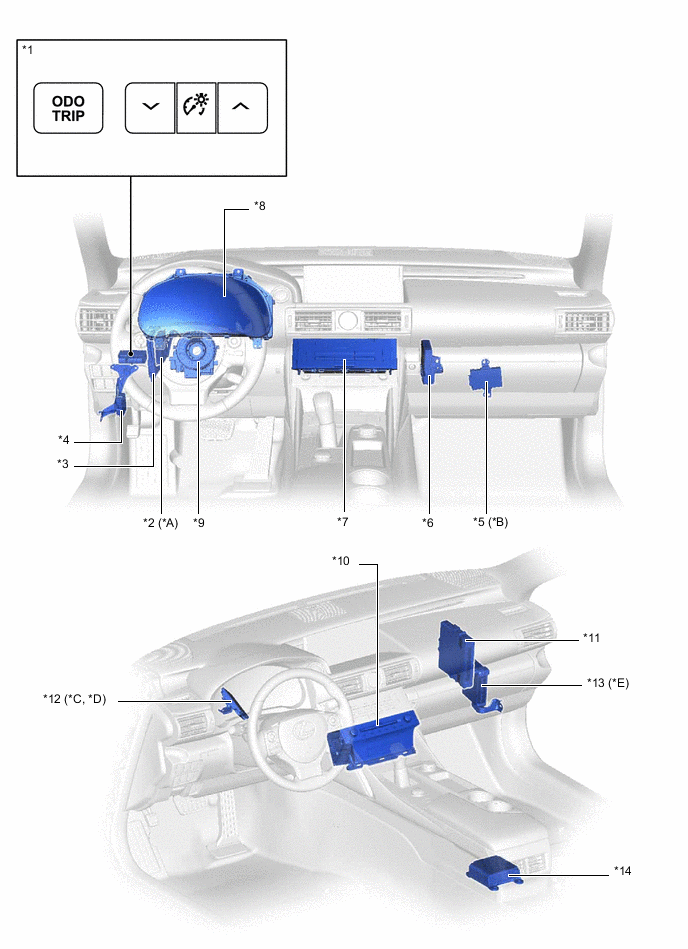

Figure 1. Для моделей с левосторонним рулевым управлением
| *A | для моделей с сенсорной системой помощи при парковке LEXUS | *B | для моделей с ЭБУ сетевого шлюза |
| *C | для моделей с динамической радарной системой круиз-контроля | *D | для моделей с предаварийной системой безопасности |
| *E | для моделей с системой регулируемой адаптивной подвески | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ TRIP - ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP - ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА |
*2 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *5 | ЭБУ СЕТЕВОГО ШЛЮЗА | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ - КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ |
*8 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *9 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *10 | РАДИОПРИЕМНИК В СБОРЕ |
| *11 | ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ | *12 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *13 | ЭБУ АМОРТИЗАТОРА | *14 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |

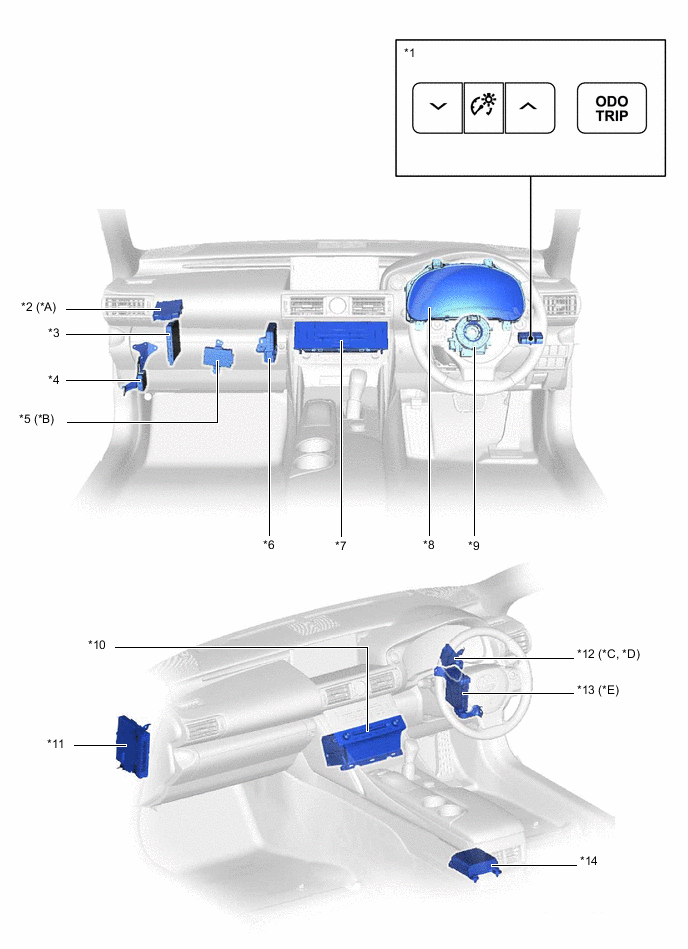

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | для моделей с сенсорной системой помощи при парковке LEXUS | *B | для моделей с ЭБУ сетевого шлюза |
| *C | для моделей с динамической радарной системой круиз-контроля | *D | для моделей с предаварийной системой безопасности |
| *E | для моделей с системой регулируемой адаптивной подвески | - | - |
| *1 | ПЕРЕКЛЮЧАТЕЛЬ TRIP - ПЕРЕКЛЮЧАТЕЛЬ ODO/TRIP - ПЕРЕКЛЮЧАТЕЛЬ РЕОСТАТА |
*2 | ЭБУ ПРЕДУПРЕЖДЕНИЯ О НЕДОПУСТИМОЙ ДИСТАНЦИИ В СБОРЕ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ЭБУ СИСТЕМЫ УПРАВЛЕНИЯ УРОВНЕМ ФАР |
| *5 | ЭБУ СЕТЕВОГО ШЛЮЗА | *6 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ |
| *7 | БЛОК УПРАВЛЕНИЯ СИСТЕМОЙ КОНДИЦИОНИРОВАНИЯ В СБОРЕ - ВЫКЛЮЧАТЕЛЬ АВАРИЙНОЙ СИГНАЛИЗАЦИИ - КОНТРОЛЬНАЯ ЛАМПА РЕМНЯ БЕЗОПАСНОСТИ ЗАДНЕГО СИДЕНЬЯ |
*8 | ЩИТОК ПРИБОРОВ В СБОРЕ |
| *9 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ | *10 | РАДИОПРИЕМНИК В СБОРЕ |
| *11 | ЭБУ РАСПРЕДЕЛЕНИЯ ПИТАНИЯ | *12 | ЭБУ ПОМОЩИ ПРИ ДВИЖЕНИИ В СБОРЕ |
| *13 | ЭБУ АМОРТИЗАТОРА | *14 | БЛОК УПРАВЛЕНИЯ СИСТЕМЫ SRS |
Figure 3. Для моделей с левосторонним рулевым управлением
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ПРАВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *3 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | - | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

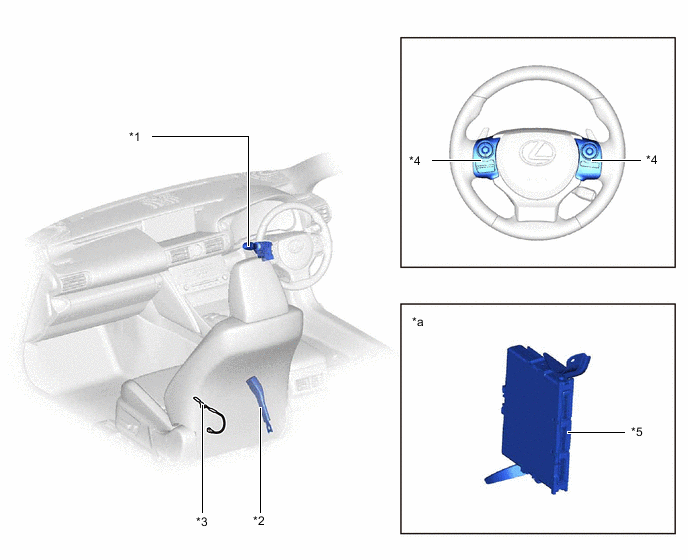

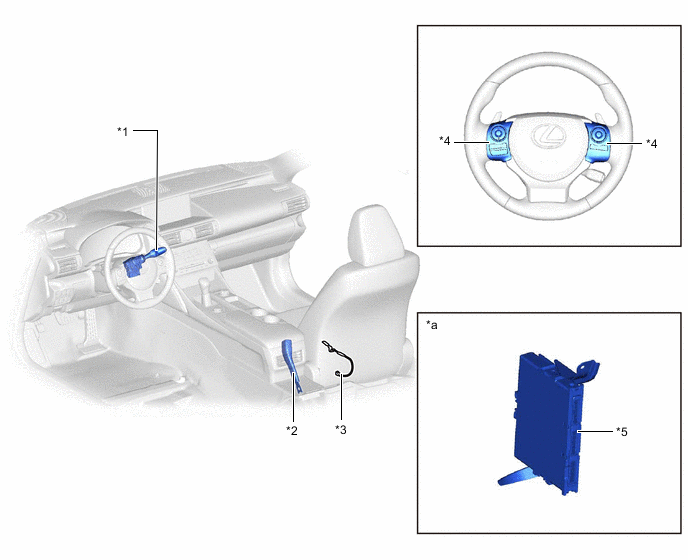

Figure 4. Для моделей с правосторонним рулевым управлением
| *1 | ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЯ ВЕТРОВОГО СТЕКЛА В СБОРЕ | *2 | ЗАМОК РЕМНЯ БЕЗОПАСНОСТИ ЛЕВОГО ПЕРЕДНЕГО СИДЕНЬЯ В СБОРЕ |
| *3 | ДАТЧИК ПРИСУТСТВИЯ ПАССАЖИРА | *4 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ |
| *5 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | - | - |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |
