КОНСТРУКЦИЯ
Датчик системы контроля слепых зон содержит схему радара миллиметрового диапазона и схему обработки сигналов.
Датчик радара миллиметрового диапазона использует частоты диапазона 24 ГГц.

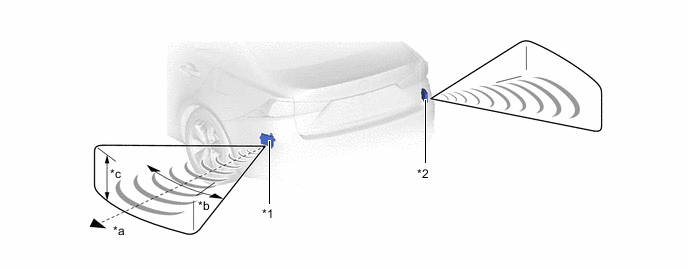

| *1 | Левый датчик системы контроля слепых зон | *2 | Правый датчик системы контроля слепых зон |
| *a | Расстояние: Приблизительно 50 м (164 фута) | *b | Горизонтальный угол: Приблизительно 150° |
| *c | Вертикальный угол: Приблизительно 20° | - | - |
По информации, обеспечиваемой радаром миллиметрового диапазона, рассчитываются расстояние до объекта, азимут и относительная скорость, как рассмотрено ниже.
| Параметр / Устройство | Метод расчета |
|---|---|
| Distance | Рассчитывается по времени, прошедшему с момента излучения волн радаром миллиметрового диапазона до момента приема отраженных волн. Дистанция приблизительно 50 м (164 фута). |
| Азимут | Рассчитывается в зависимости от угла приема волн миллиметрового диапазона, излученных радаром. Диапазоны угла обнаружения составляют примерно 150° по горизонтали и 20° по вертикали. |
| Относительная скорость | Рассчитывается по изменениям частот отраженных волн радара миллиметрового диапазона (вследствие эффекта Доплера*). |
Tech Tips
*: Эффект Доплера заключается в том, что при приближении объекта к наблюдателю воспринимаемая частота излучаемых объектом радиоволн увеличивается, а при удалении – уменьшается. Этот эффект проявляется, так как когда объект находится далеко, принимаемые радиоволны имеют более высокую частоту по сравнению с частотой источника излучения. Для подтверждения диаграммы направленности радара применяется SST. Более подробную информацию см. в Руководстве по ремонту.
