СЕНСОРНАЯ СИСТЕМА ПОМОЩИ ПРИ ПАРКОВКЕ LEXUS


  1. ПРИНЦИП РАБОТЫ


    1. На мультиинформационном дисплее отображаются положение препятствия и приблизительное расстояние между автомобилем и препятствием.

    2. Количество линий, отображаемых на дисплее, изменяется в зависимости от фактического расстояния и мигает, когда расстояние мало.

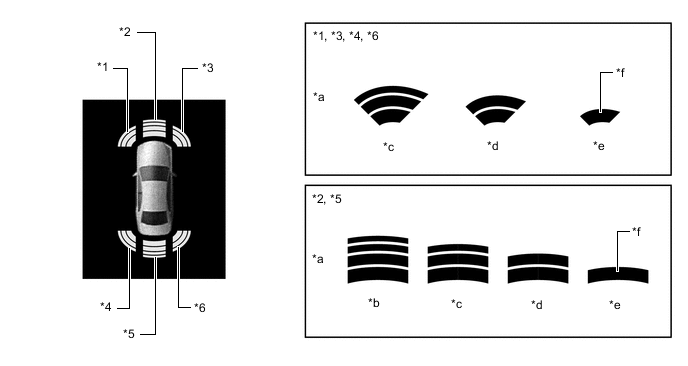

      Figure 1. Кроме комплектации "F SPORT"

      A0111N1C01
      *1 Левый передний угловой *2 Передний центральный
      *3 Правый передний угловой *4 Левый задний угловой
      *5 Задний центральный *6 Правый задний угловой
      *a Дистанция *b Самая длинная дистанция
      *c Длинная дистанция *d Средняя дистанция
      *e Малая дистанция *f Мигает

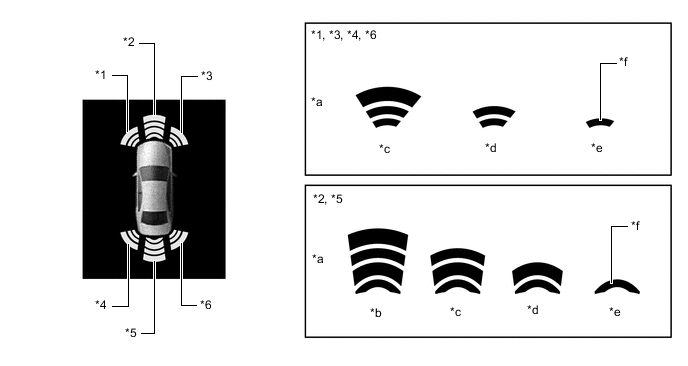

      Figure 2. Для комплектации "F SPORT"

      A01115VC01
      *1 Левый передний угловой *2 Передний центральный
      *3 Правый передний угловой *4 Левый задний угловой
      *5 Задний центральный *6 Правый задний угловой
      *a Дистанция *b Самая длинная дистанция
      *c Длинная дистанция *d Средняя дистанция
      *e Малая дистанция *f Мигает

    3. На мультиинформационном дисплее и дисплее системы ультразвуковой локации* отображаются экраны с предупреждающими сообщениями, относящимися к неисправностям ультразвуковых датчиков, замерзанию ультразвуковых датчиков и наличию постороннего вещества на ультразвуковых датчиках.

      *: Для комплектации "F SPORT"

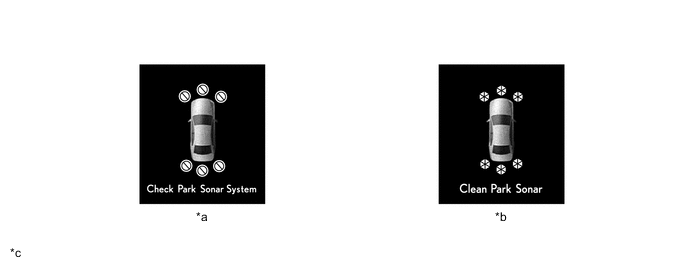

      Figure 3. Кроме комплектации "F SPORT"

      A0111CBC02
      *a Неисправность *b Обледенение/загрязнение
      *c Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля. - -

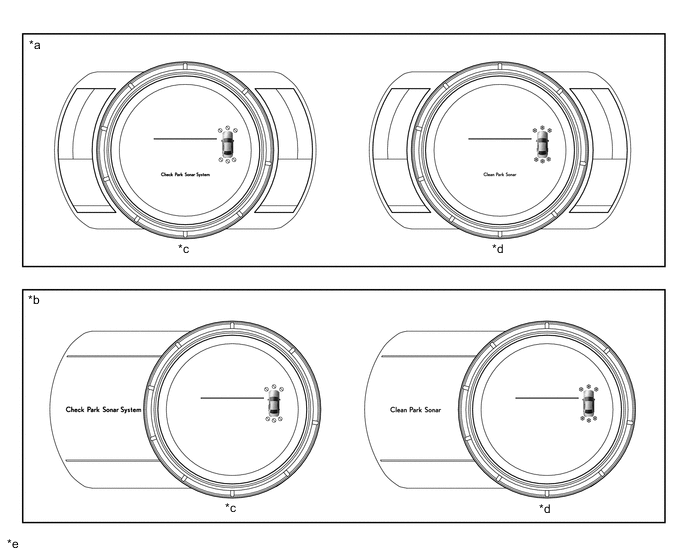

      Figure 4. Для комплектации "F SPORT"

      A0111L9C01
      *a Нормальный режим *b Режим меню
      *c Неисправность *d Обледенение/загрязнение
      *e Изображения на рисунках приведены только в качестве примера. Изображения могут отличаться от реальных экранов автомобиля. - -
