АУДИОВИЗУАЛЬНАЯ СИСТЕМА
| *A | Для моделей с приемником цифрового радиовещания (DAB) | *B | Для моделей без приемника цифрового радиовещания (DAB) |
| *1 | ЛАМПА ИНДИВИДУАЛЬНОГО ОСВЕЩЕНИЯ | *2 | МИКРОФОН ТЕЛЕФОНА В СБОРЕ |
| *3 | АНТЕННА ЦИФРОВОГО АУДИОВЕЩАНИЯ В СБОРЕ | *4 | АНТЕННА УСИЛИТЕЛЯ № 1 В СБОРЕ |
| *5 | АНТЕННЫЙ ПРОВОД НА ОКОННОМ СТЕКЛЕ - AM - FM MAIN - FM-SUB - DAB |
*6 | АНТЕННЫЙ ПРОВОД НА ОКОННОМ СТЕКЛЕ - AM - FM MAIN - FM-SUB |
| *7 | КОМПОНЕНТНЫЙ СТЕРЕОУСИЛИТЕЛЬ В СБОРЕ | - | - |
Figure 1. Для моделей с левосторонним рулевым управлением
| *A | Для моделей с системой навигации | *B | для моделей с аудиосистемой с дисплеем Lexus |
| *C | Для моделей с системой навигации (с 8 динамиками) | *D | Для моделей с системой навигации (с 15 динамиками) |
| *1 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ - ГРОМКОСТЬ - ПОИСК - MODE (режим) - ТЕЛЕФОН - ГОЛОСОВАЯ КОМАНДА |
*2 | СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ |
| *3 | АУДИОКОНТРОЛЛЕР ДИСПЛЕЯ LEXUS (ПАНЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ) | *4 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ | *6 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *7 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ | *8 | РАДИОПРИЕМНИК В СБОРЕ |
| *9 | ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ | - | - |

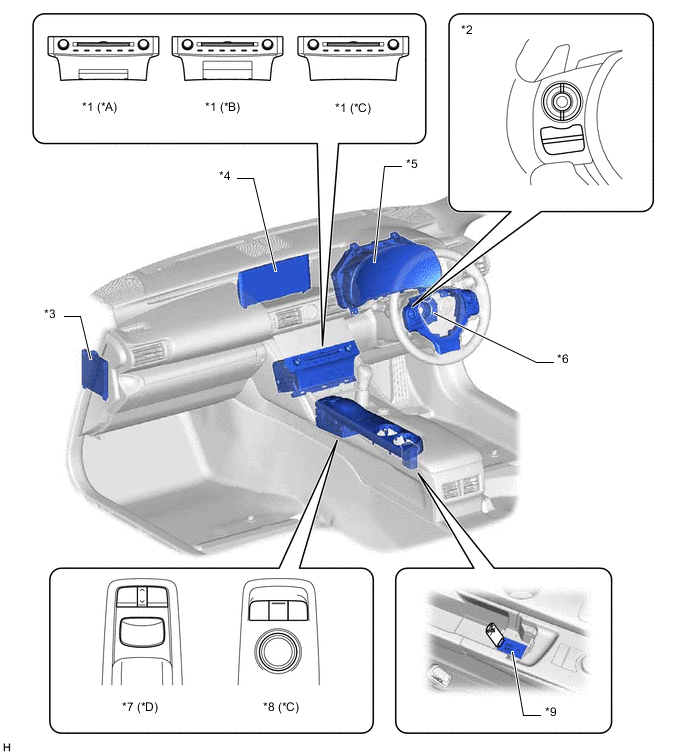

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | Для моделей с системой навигации (с 8 динамиками) | *B | Для моделей с системой навигации (с 15 динамиками) |
| *C | для моделей с аудиосистемой с дисплеем Lexus | *D | Для моделей с системой навигации |
| *1 | РАДИОПРИЕМНИК В СБОРЕ | *2 | ПЕРЕКЛЮЧАТЕЛИ НА РУЛЕВОМ КОЛЕСЕ - ГРОМКОСТЬ - ПОИСК - MODE (режим) - ТЕЛЕФОН - ГОЛОСОВАЯ КОМАНДА |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ |
| *5 | ЩИТОК ПРИБОРОВ В СБОРЕ | *6 | ВИТОЙ КАБЕЛЬ С ДАТЧИКОМ В СБОРЕ |
| *7 | СЕНСОРНЫЙ ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ | *8 | АУДИОКОНТРОЛЛЕР ДИСПЛЕЯ LEXUS (ПАНЕЛЬ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ) |
| *9 | ПЕРЕХОДНИК СТЕРЕОГНЕЗДА № 1 В СБОРЕ | - | - |
