СИСТЕМА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ

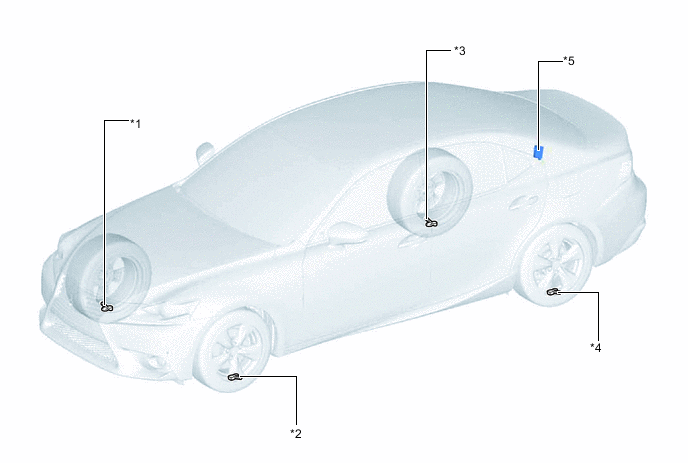

| *1 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНЕ ПРАВОГО ПЕРЕДНЕГО КОЛЕСА | *2 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНЕ ЛЕВОГО ПЕРЕДНЕГО КОЛЕСА |
| *3 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНЕ ПРАВОГО ЗАДНЕГО КОЛЕСА | *4 | ВЕНТИЛЬ И ПЕРЕДАТЧИК СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНЕ ЛЕВОГО ЗАДНЕГО КОЛЕСА |
| *5 | ПРИЕМНИК И ЭБУ СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | - | - |

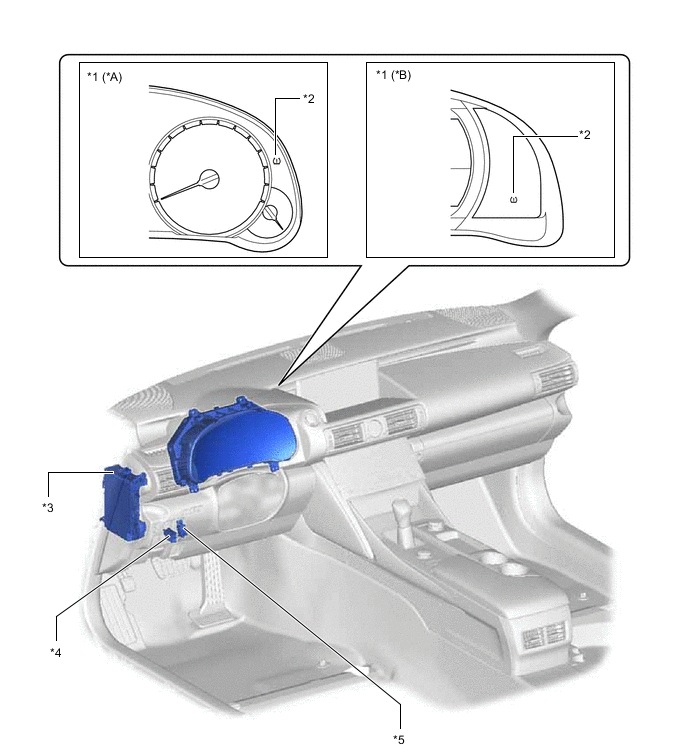

Figure 1. Для моделей с левосторонним рулевым управлением
| *A | Кроме комплектации "F SPORT" | *B | Для комплектации "F SPORT" |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | КОНТРОЛЬНАЯ ЛАМПА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | DLC3 |
| *5 | ПЕРЕКЛЮЧАТЕЛЬ СБРОСА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ | - | - |

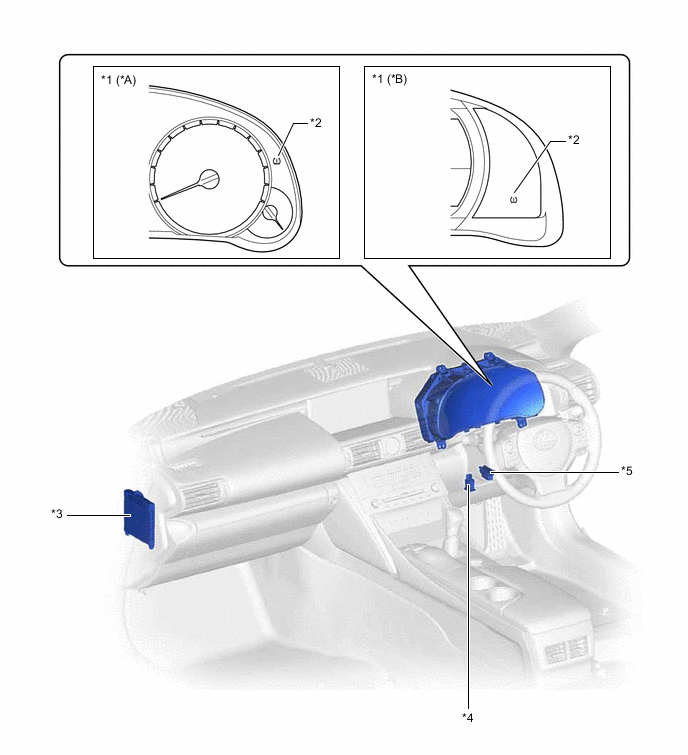

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | Кроме комплектации "F SPORT" | *B | Для комплектации "F SPORT" |
| *1 | ЩИТОК ПРИБОРОВ В СБОРЕ | *2 | КОНТРОЛЬНАЯ ЛАМПА ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
| *3 | ГЛАВНЫЙ ЭБУ КУЗОВА (БОРТОВОЙ ЭБУ СЕТИ МУЛЬТИПЛЕКСНОЙ СВЯЗИ) | *4 | ПЕРЕКЛЮЧАТЕЛЬ СБРОСА СИСТЕМЫ ПРЕДУПРЕЖДЕНИЯ О НЕНАДЛЕЖАЩЕМ ДАВЛЕНИИ В ШИНАХ |
| *5 | DLC3 | - | - |
