СИСТЕМА БЛОКИРОВКИ СЕЛЕКТОРА

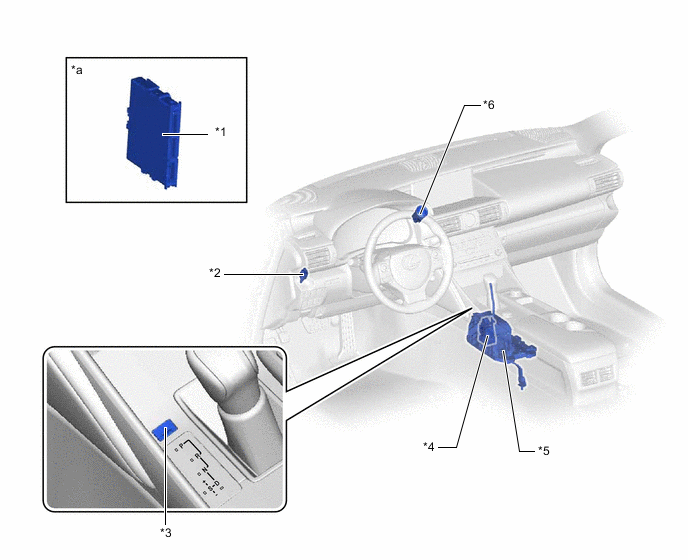

Figure 1. для моделей с левосторонним рулевым управлением
| *1 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *3 | КНОПКА РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | *4 | СОЛЕНОИД БЛОКИРОВКИ СЕЛЕКТОРА В СБОРЕ
|
| *5 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |

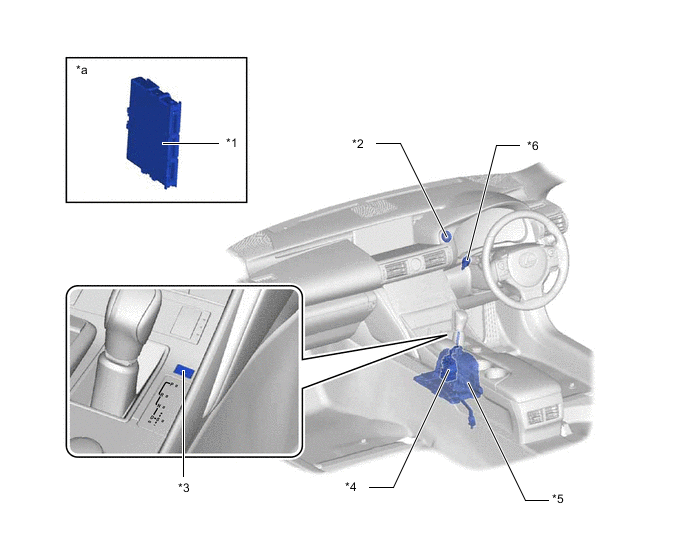

Figure 2. для моделей с правосторонним рулевым управлением
| *1 | ЭБУ СЕРТИФИКАЦИИ (ЭБУ ЭЛЕКТРОННОГО КЛЮЧА ЗАЖИГАНИЯ В СБОРЕ) | *2 | ВЫКЛЮЧАТЕЛЬ ЗАЖИГАНИЯ |
| *3 | КНОПКА РАЗБЛОКИРОВКИ РЫЧАГА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ | *4 | СОЛЕНОИД БЛОКИРОВКИ СЕЛЕКТОРА В СБОРЕ
|
| *5 | НАПОЛЬНЫЙ МЕХАНИЗМ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ В СБОРЕ | *6 | ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ В СБОРЕ |
| *a | Установочное положение детали приводится в бюллетене технического обслуживания. | - | - |
