ТОПЛИВНАЯ СИСТЕМА


  1. КОНСТРУКЦИЯ


    1. Топливная рампа в сборе (для непосредственного впрыска) изготавливается из чугуна.

    2. Датчик давления в топливной системе установлен на топливной рампе (для непосредственного впрыска).

    3. В каждом месте установки топливной форсунки предусмотрен фиксатор корпуса форсунки. Создаваемая данным фиксаторам постоянная упругая сила надежно закрепляет форсунку, что предотвращает ее сдвиг, когда во время запуска двигателя, пока давление топлива мало, на форсунку действует давление сгорания. Как следствие, повышается герметичность форсунок, и ослабляются вибрации и шум.

    4. В местах соединения датчиков давления топлива и топливопроводов высокого давления используются уплотнения контакта между металлическими поверхностями.

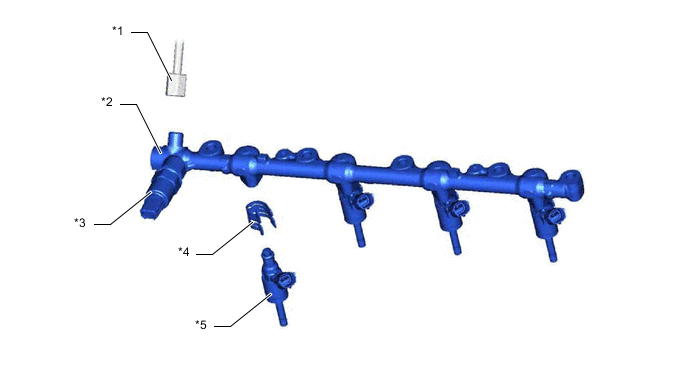

      A0111AYC01
      *1 Топливопровод высокого давления *2 Топливная рампа в сборе (для непосредственного впрыска)
      *3 Датчик давления топлива *4 Фиксатор корпуса форсунки
      *5 Топливная форсунка в сборе (для непосредственного впрыска) - -
