ТОПЛИВНАЯ СИСТЕМА


  1. КОНСТРУКЦИЯ


    1. Используется компактный топливный насос (низкого давления). К его основным узлам относятся собственно топливный насос, топливный фильтр в сборе, регулятор давления топлива в сборе и датчик уровня топлива в сборе.

    2. Топливный насос в сборе (низкого давления) помещен в топливный бак в сборе. Данный топливный насос подает топливо из топливного бака в сборе в топливный насос высокого давления и топливную систему низкого давления.

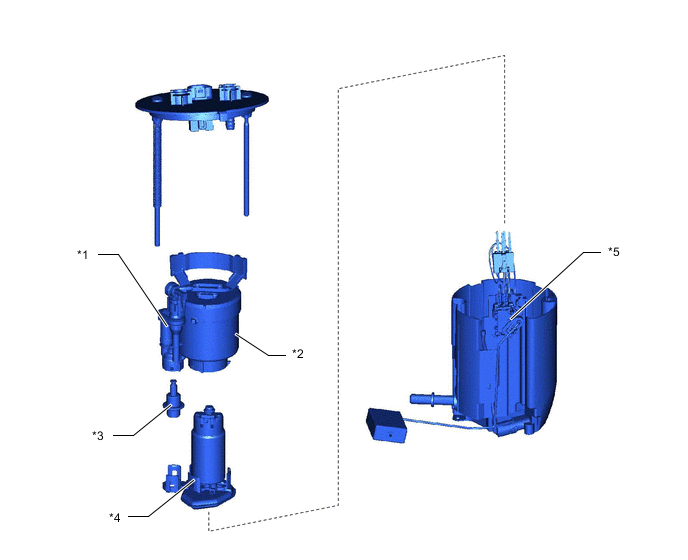

      A01110HC01
      *1 Насос-эжектор *2 Топливный фильтр в сборе
      *3 Регулятор давления топлива в сборе *4 Топливный насос в сборе (низкого давления)
      *5 Датчик уровня топлива в сборе - -
