ТОПЛИВНАЯ СИСТЕМА


  1. ФУНКЦИИ

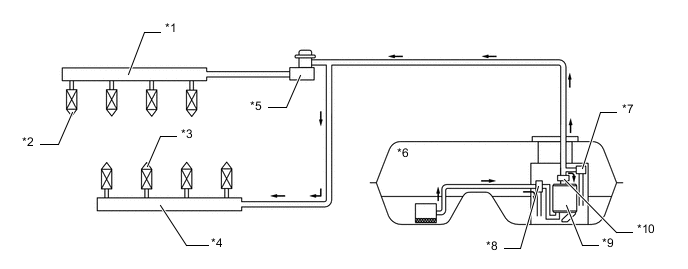

    1. Для снижения объема топливных испарений в топливной системе отсутствует сливной трубопровод. Как показано ниже, совмещение топливного фильтра и регулятора давления с топливным насосом (низкого давления) позволило отказаться от слива топлива из двигателя и предотвратить повышение температуры внутри топливного бака. Кроме того, это привело к уменьшению образования паров топлива в топливном баке.

      A0111MJC01
      *1 Топливная рампа в сборе (для непосредственного впрыска) *2 Топливная форсунка в сборе (для непосредственного впрыска)
      *3 Топливная форсунка в сборе (для впрыска во впускной канал) *4 Топливная рампа в сборе (для впрыска во впускной канал)
      *5 Топливный насос в сборе (высокого давления) *6 Топливный бак в сборе
      *7 Регулятор давления топлива в сборе *8 Насос-эжектор
      *9 Топливный насос в сборе (низкого давления) *10 Топливный фильтр в сборе
