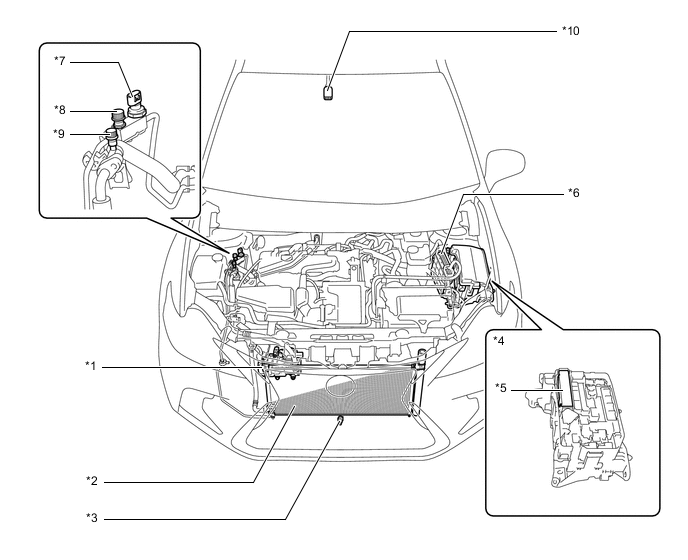

СИСТЕМА КОНДИЦИОНИРОВАНИЯ
| *1 | Компрессор с электродвигателем в сборе
|
*2 | Конденсатор системы кондиционирования в сборе |
| *3 | Датчик температуры окружающего воздуха | *4 | Блок реле моторного отсека |
| *5 | Интегрированное реле | *6 | ECM |
| *7 | Датчик давления системы кондиционирования | *8 | Рабочий клапан высокого давления |
| *9 | Рабочий клапан низкого давления | *10 | Датчик влажности |

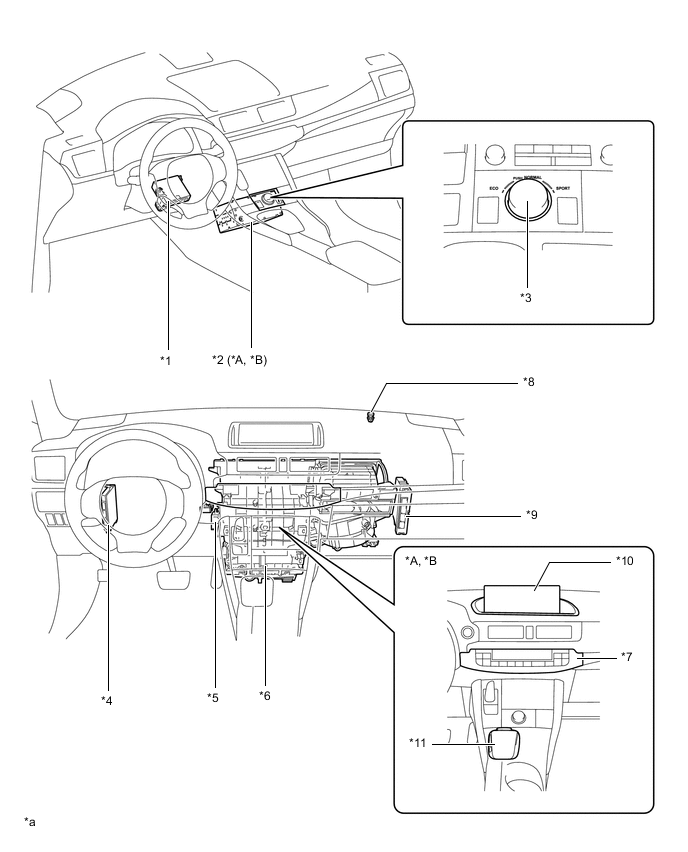

Figure 1. Для моделей с левосторонним рулевым управлением
| *A | для моделей с аудиосистемой с дисплеем Lexus | *B | Для моделей с системой навигации |
| *1 | Блок управления системой кондиционирования | *2 | Дисплей радиоприемника |
| *3 | Выбор режима движения
|
*4 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *5 | Датчик температуры воздуха в салоне | *6 | Кондиционер |
| *7 | Блок управления системой кондиционирования в сборе | *8 | Датчик автоматического управления освещением |
| *9 | ЭБУ распределения питания | *10 | Многофункциональный дисплей в сборе |
| *11 | Сенсорный пульт дистанционного управления | - | - |
| *a | Изображения на рисунках приведены только в качестве примера. | - | - |

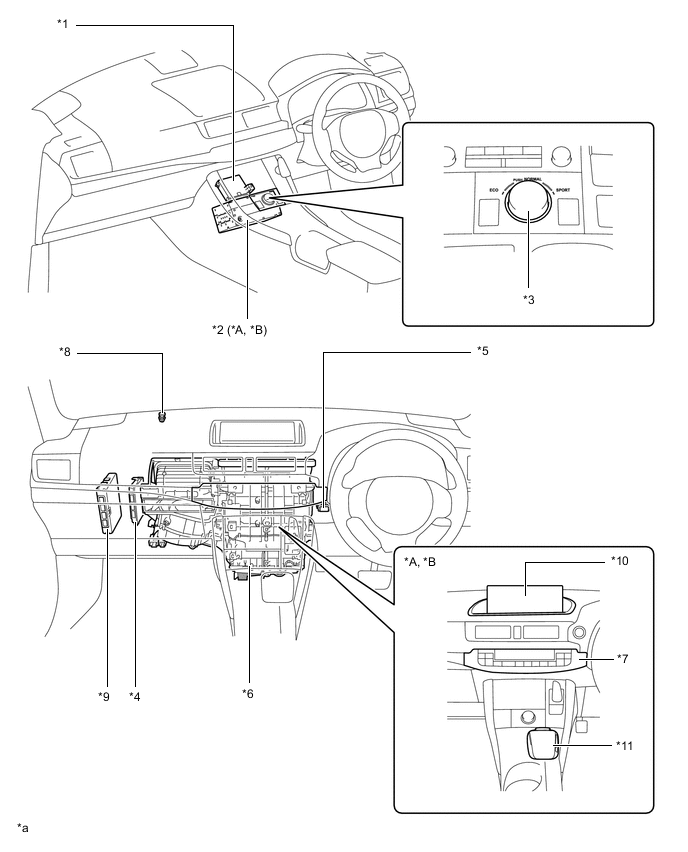

Figure 2. Для моделей с правосторонним рулевым управлением
| *A | для моделей с аудиосистемой с дисплеем Lexus | *B | Для моделей с системой навигации |
| *1 | Блок управления системой кондиционирования | *2 | Дисплей радиоприемника |
| *3 | Выбор режима движения
|
*4 | Главный ЭБУ кузова (бортовой ЭБУ сети мультиплексной связи) |
| *5 | Датчик температуры воздуха в салоне | *6 | Кондиционер |
| *7 | Блок управления системой кондиционирования в сборе | *8 | Датчик автоматического управления освещением |
| *9 | ЭБУ распределения питания | *10 | Многофункциональный дисплей в сборе |
| *11 | Сенсорный пульт дистанционного управления | - | - |
| *a | Изображения на рисунках приведены только в качестве примера. | - | - |

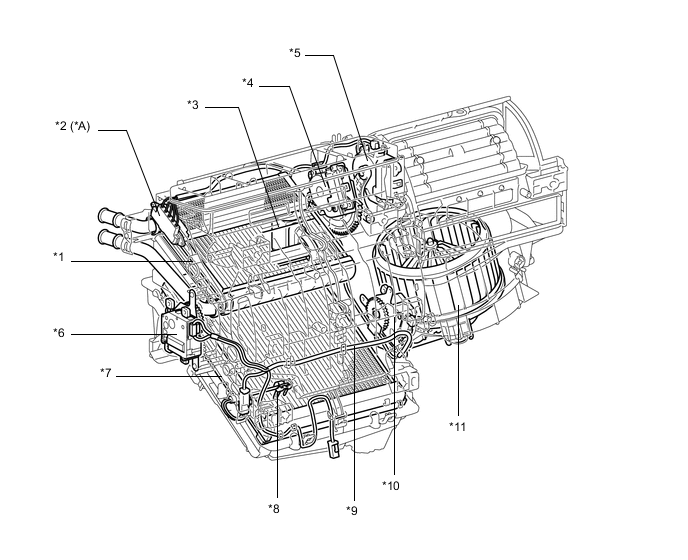

Figure 3. Кондиционер
| *A | Для моделей с подогревателем PTC | - | - |
| *1 | Блок радиатора отопителя в сборе | *2 | Устройство быстрого подогрева в сборе |
| *3 | Клапан компенсации расширения системы кондиционирования | *4 | Сервопривод заслонки распределения потоков воздуха в сборе |
| *5 | Сервопривод заслонки рециркуляции воздуха в салоне и подачи свежего воздуха в сборе | *6 | Сервопривод смесительной заслонки в сборе (привод) |
| *7 | Испаритель системы кондиционирования № 1 в сборе | *8 | Датчик температуры испарителя (термистор системы кондиционирования № 1) |
| *9 | Жгут проводов системы кондиционирования в сборе | *10 | Сервопривод смесительной заслонки в сборе (со стороны пассажира) |
| *11 | Электродвигатель вентилятора с вентилятором в сборе | - | - |
